一、 水库大坝在线监测系统介绍

水库大坝智能安全监测预警系统，主要运用北斗高精度卫星定位系统GNSS、渗压监测设备、水位监测设备、流量监测设备、雨量监测设备等，全天候实时采集水库坝体的位移、沉降、浸润线、库区水位、雨量等各类监测数据，通过设置相应报警阈值，与分级自动发送信息报警等综合手段，对水库大坝进行全天候自动化监测预警。

通过全天候高频率采集水库大坝各现场监测数据，并实时传输到监测平台，由专业人员而对平台展示的各种数据表、趋势图、变化轨迹图等进行深入分析，并结合影响坝体变形的各方面因素，判断坝体表面和深部运动变化的情况，当坝体形变达到报警阈值，监测平台自动分级发出预警信息，让管理部门及时反应和采取措施，保障人民生命财产安全。

 二、 水库大坝主要监测内容

l坝体位移监测：通过在坝体表面部署北斗高精度卫星定位系统GNSS，监测坝体的表面位移和沉降；

l渗压监测：通过在坝体渗压孔部署渗压计的方式，监测坝体浸润线的渗流渗压情况；

l漏坝渗流（量水堰）监测：通过对量水堰进行流量监测，监测漏坝渗流；

l库水位&降雨量监测：通过在库区相应位置部署雷达水位计和数字化雨量计的方式，实时监测库区水位变化情况和降雨量情况；

l视频监控：实时查看坝体、库区等位置的视频，并将视频影像进行一定时段的存储。

（坝体位移监测）

（坝体渗压监测）

（漏坝渗流监测）

（库水位&降雨量监测）

三、 主要监测设备参数表

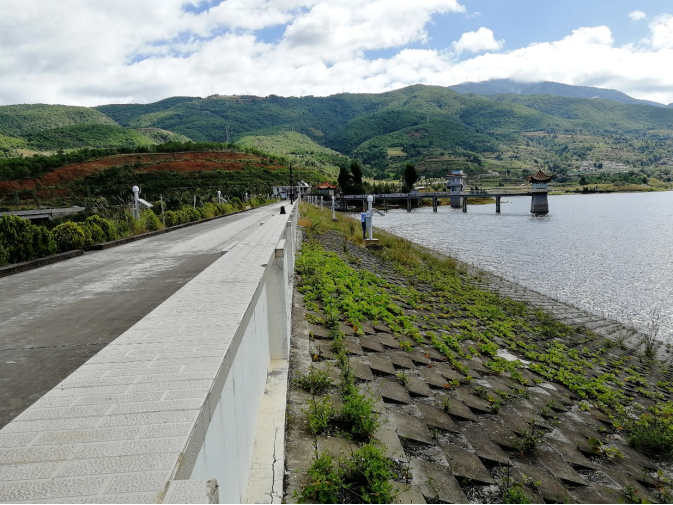

四、 水库大坝在线监测现场图

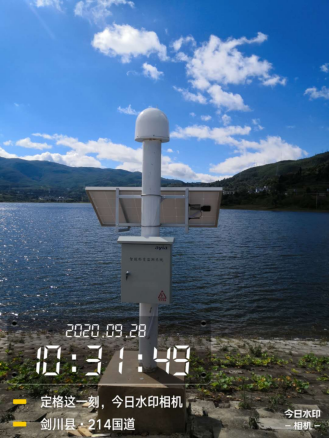

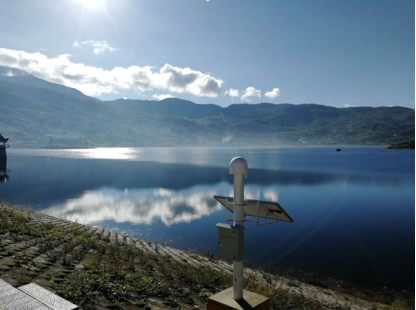

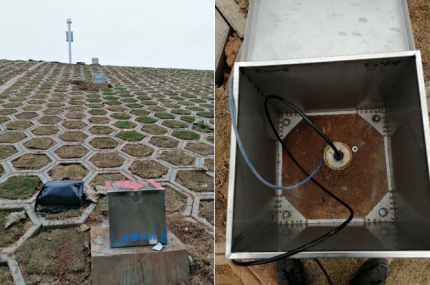

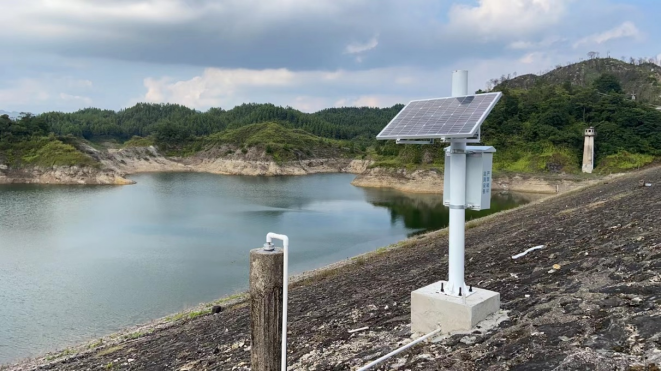

（坝体位移 & 沉降监测：GNSS）

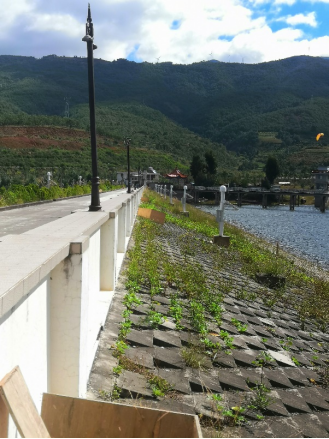

（坝体浸润线渗压监测）

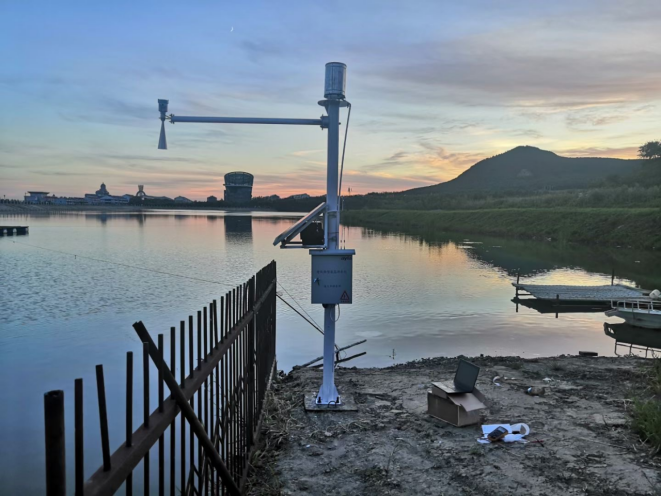

（库区水位 & 降雨量监测）

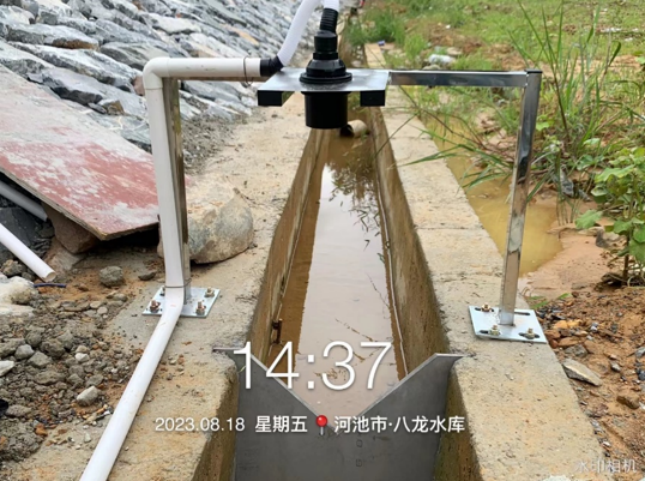

 （漏坝渗流监测）

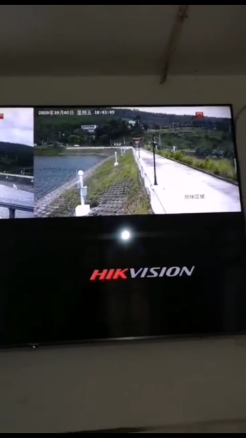

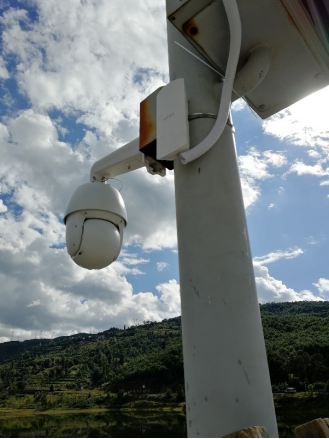

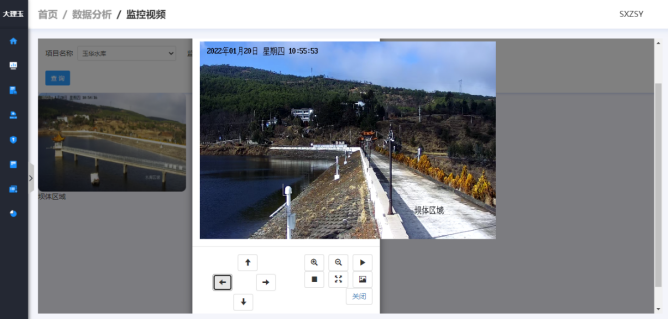

 （视频监控）

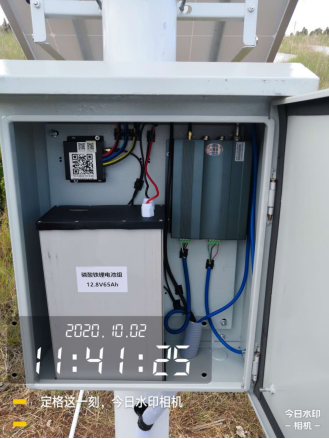

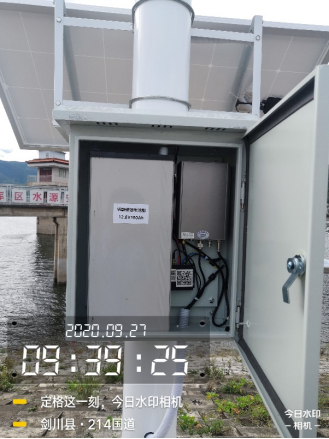

（太阳能供电 & 数据无线传输）

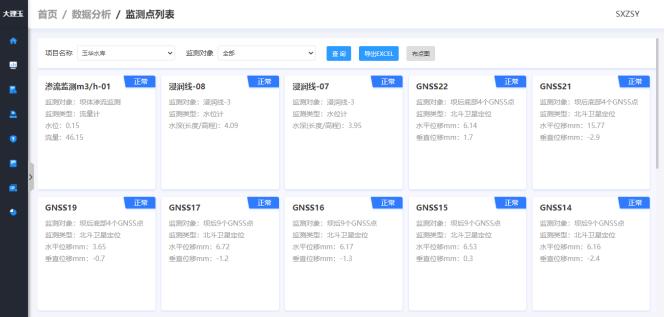

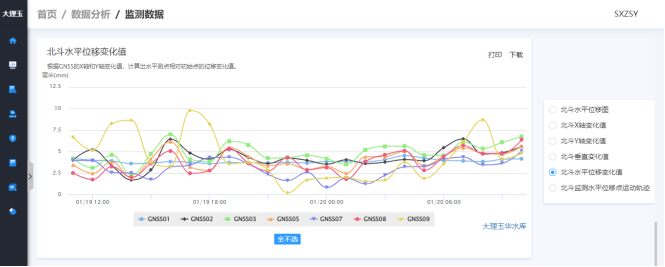

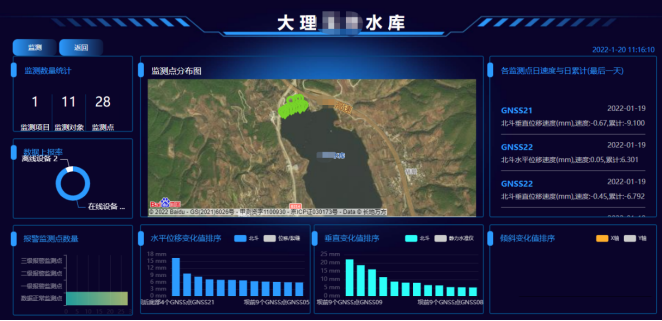

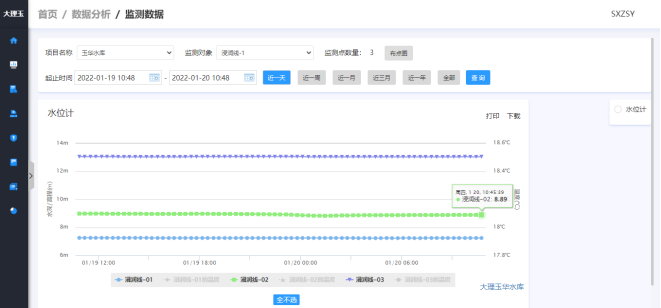

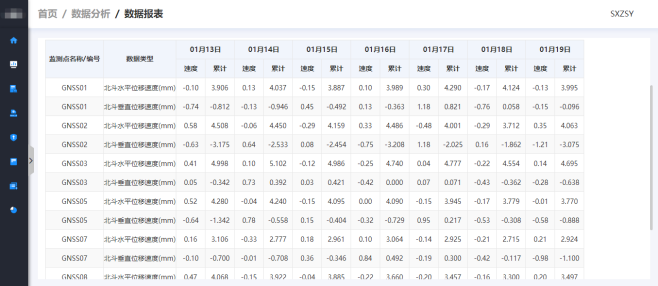

五、 监测预警平台

l 坝体位移、浸润线水位、库水位、漏坝渗流、气象、视频监控等各种监测设备的数据采集展示

l 体现各种监测数据的实时变化值、变化趋势、变化速度

l 提前预设1~3级的预警值，变形达到预警值立即报警

l 远程控制现场监测设备的在线状态
