华颖监测｜中石化重庆河坝支线周家湾段输气管道智能形变监测案例

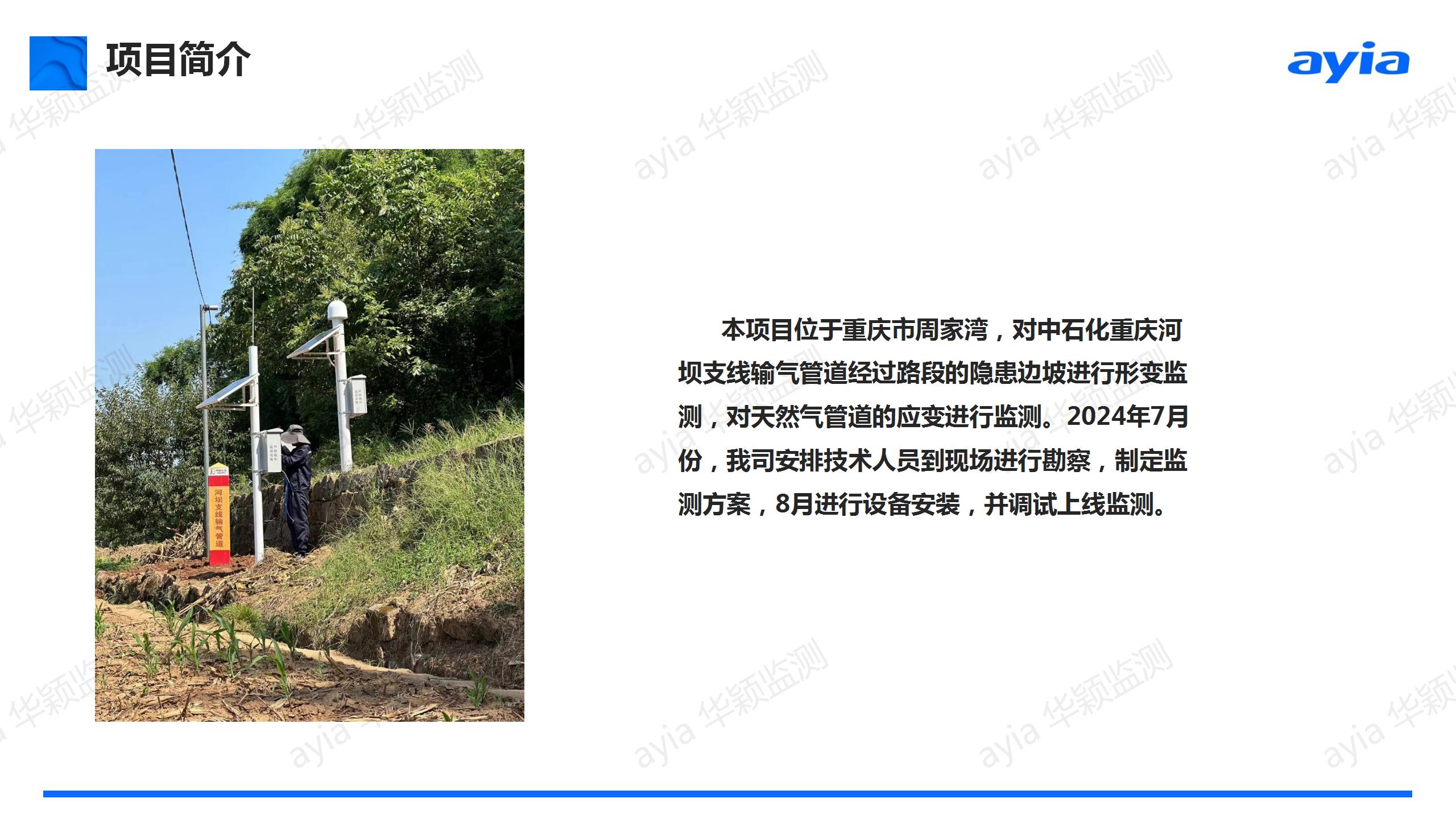

一、项目概况

本项目为华颖监测为中石化重庆河坝支线周家湾段落地的输气管道安全监测项目，属于高风险山区边坡型管道监测典型工程。该段输气管道沿线地形起伏大、边坡陡峭、岩土结构破碎，属于地质灾害易发区段。重庆地区多雨潮湿，降雨集中、雨水入渗极易引发边坡土体软化、滑移、沉降，直接威胁埋地输气管道结构安全。作为中石化重要支线能源输送通道，管道一旦受边坡滑移挤压、沉降拉扯，极易出现管道变形、应力超标、防腐层破损甚至管线泄漏等重大安全隐患。为实现边坡地质风险与管道结构风险的双重可控、可测、可预警，华颖监测为本区域搭建一体化智能形变监测系统，实现边坡环境、地表形变、管道本体应变全方位自动化监测，保障中石化输气管道长期安全稳定运行。

二、现场风险与行业监测痛点

周家湾段管道属于典型山区边坡管线，传统人工巡检模式无法满足高风险区段精细化管道监测需求，现场主要存在四大隐患痛点：

• 边坡地质不稳定，降雨诱发形变风险高：区域雨季集中、雨水充沛，边坡土体遇水软化后极易发生滑移、沉降，属于典型降雨型地质灾害敏感区，管道长期处于被动受力状态。

• 地表隐蔽形变难以人工捕捉：边坡滑动具备缓慢、渐进、隐蔽特征，前期无明显开裂垮塌迹象，人工巡检无法识别毫米级微小位移，隐患积累后易突发险情。

• 管道本体受力无法直观判断：边坡位移会持续拉扯、挤压管道，外部无法判断管道内部应力变化，传统监测只看地表、不看管道本体，存在巨大监测盲区。

• 恶劣天气巡检受阻：暴雨、夜间、汛期无法开展有效巡检，高风险时段恰恰是隐患高发时段，人工监测存在严重滞后性。

三、华颖监测智能监测整体方案

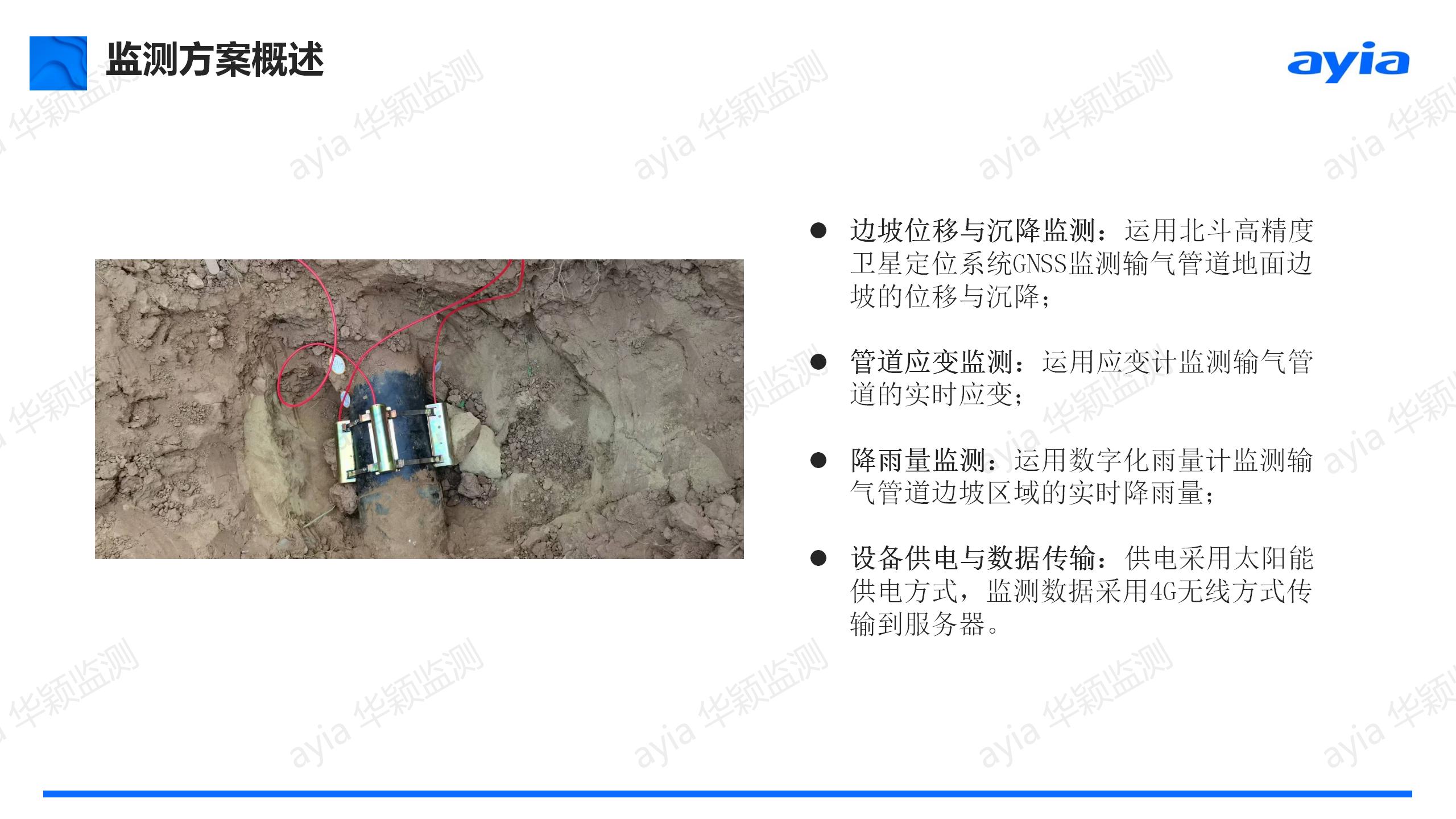

针对中石化重庆河坝支线周家湾段边坡管线高危工况，华颖监测采用“气象环境监测+边坡地表形变监测+管道本体应变监测”三位一体安全监测方案，实现外部环境、边坡位移、管道结构的全维度闭环监测。

• 北斗GNSS高精度边坡位移沉降监测：在管道沿线关键边坡点位布设北斗GNSS高精度监测终端，全天候实时采集边坡地表水平位移、竖向沉降数据，精准识别边坡微小滑移趋势，提前预判边坡失稳风险，为管道外部地质风险预警提供数据支撑。

• 数字化雨量计实时雨情监测：现场布设数字化雨量监测设备，实时采集区域降雨量、降雨时长、降雨强度，精准掌握诱发边坡滑移的核心环境因子，实现“降雨数据+形变数据”联动分析，大幅提升风险研判准确性。

• 高精度管道应变监测：在管道关键受力区段安装管道应变计，直接采集管道实时应变数据，精准监测管道因边坡沉降、土体滑移产生的拉伸、挤压、扭曲形变，直观掌握管道本体结构健康状态，彻底解决埋地管道看不见、测不到的监测难题。

• 无线传输+云端智能管理：所有监测数据通过无线模块实时上传至华颖监测云平台，实现24小时不间断数据更新、曲线分析、趋势留存、异常预警，管理人员可远程实时掌握整条管线边坡及管道健康状态。

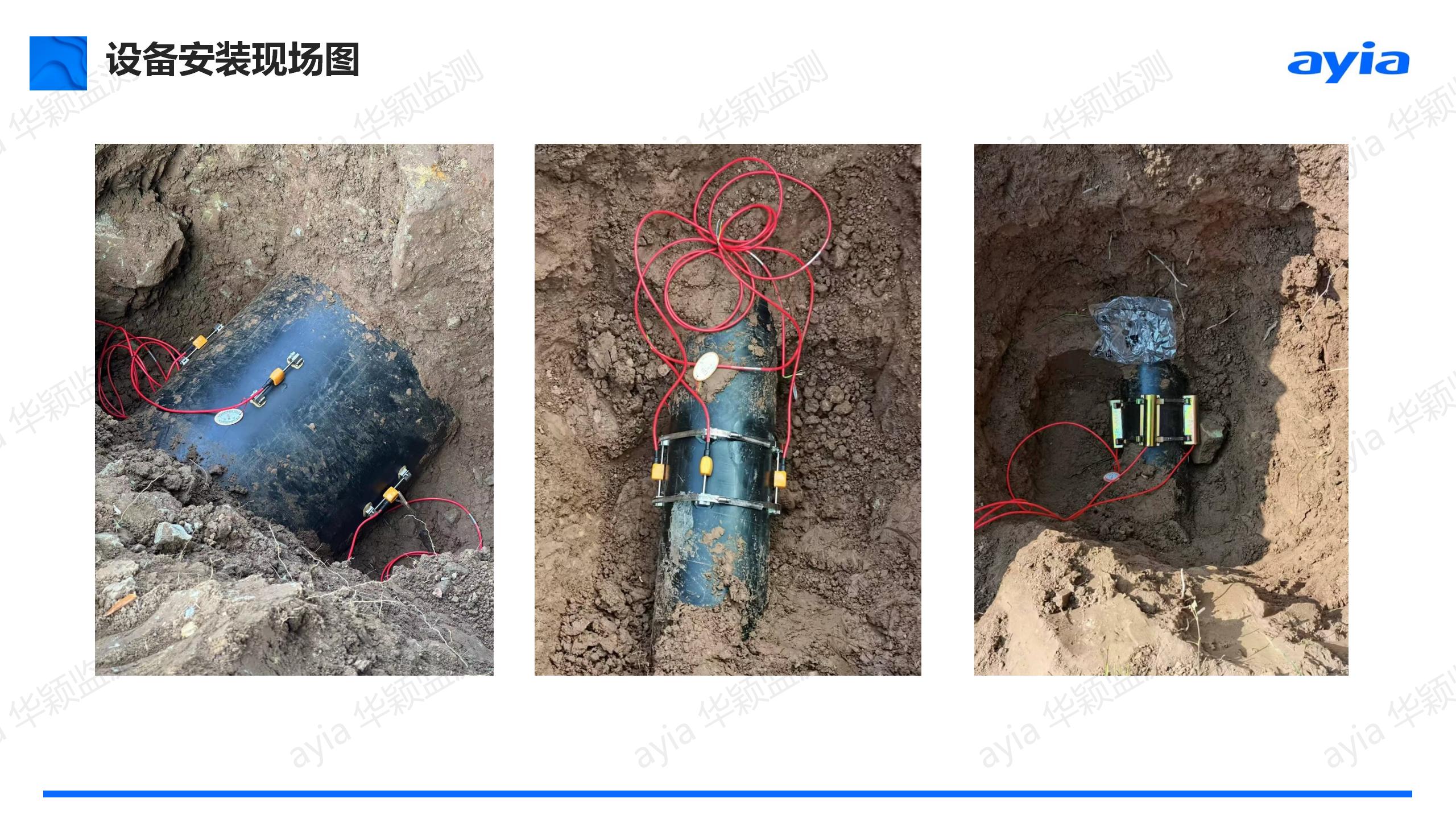

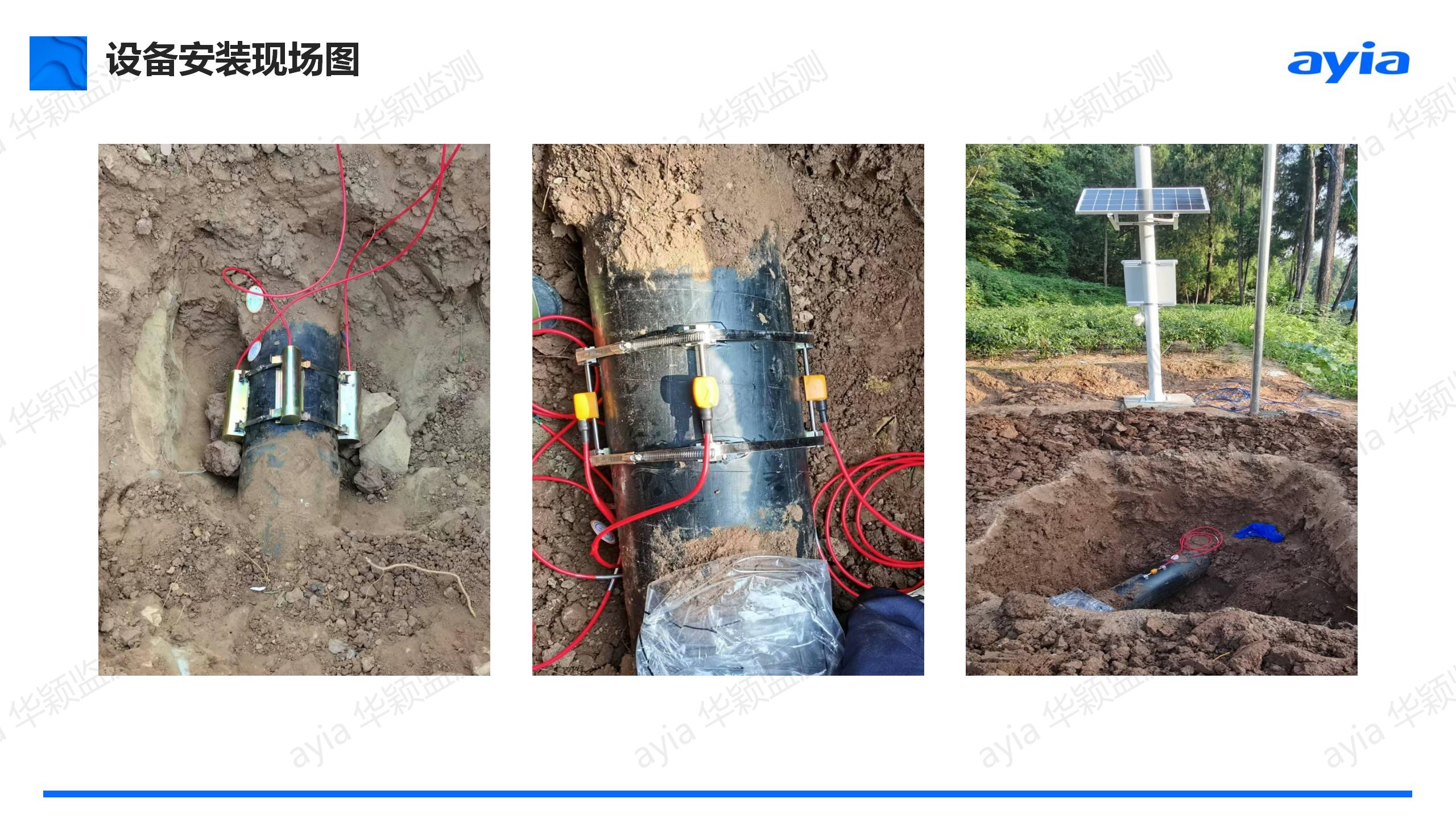

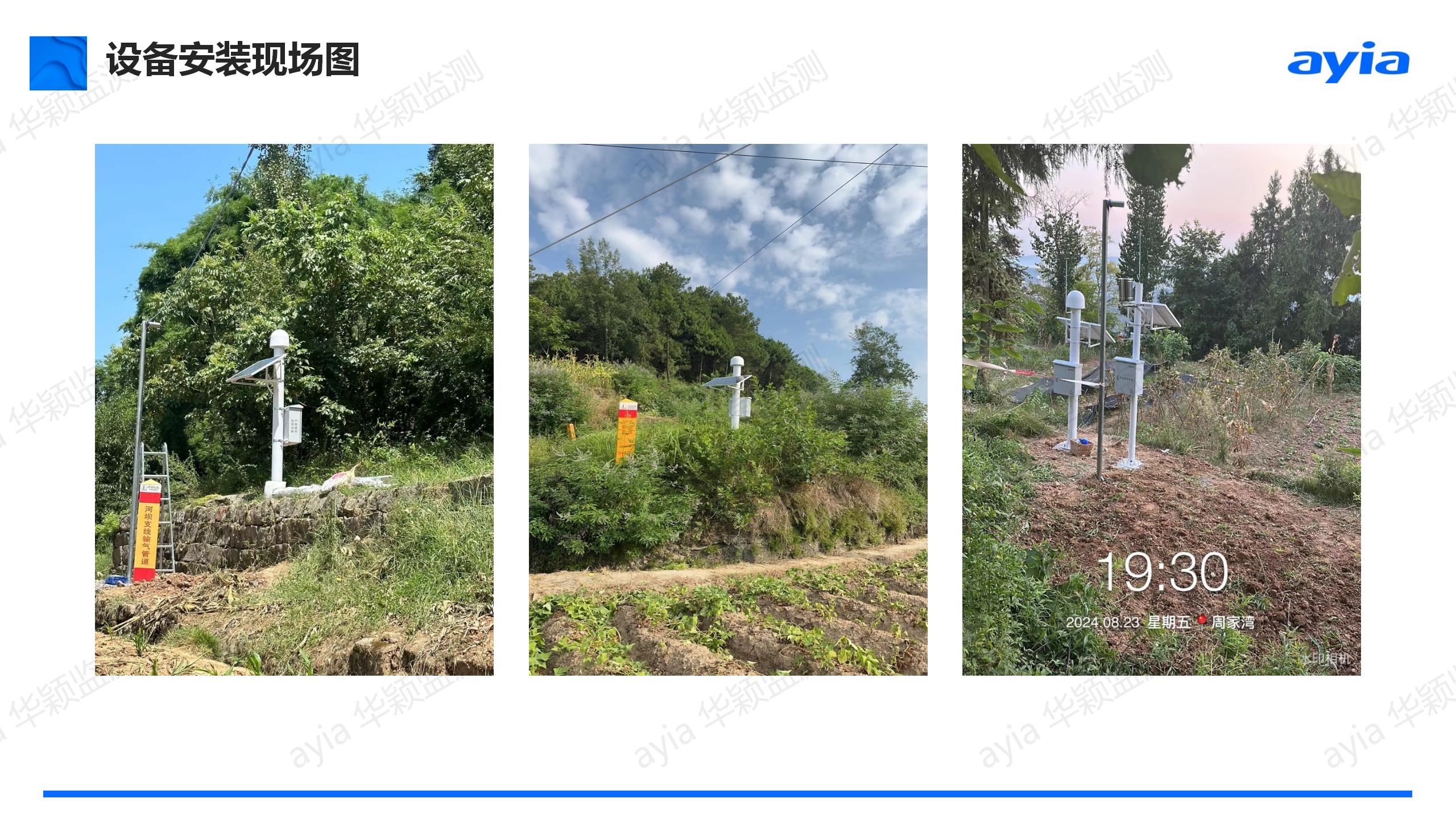

现场安装设备图：

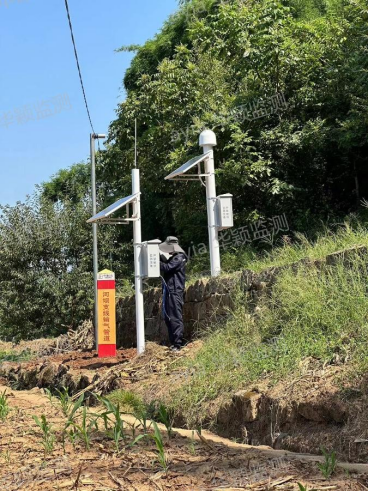

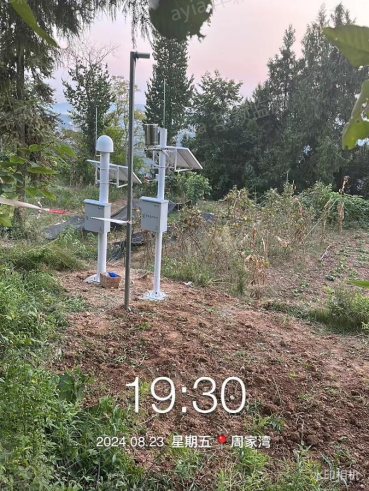

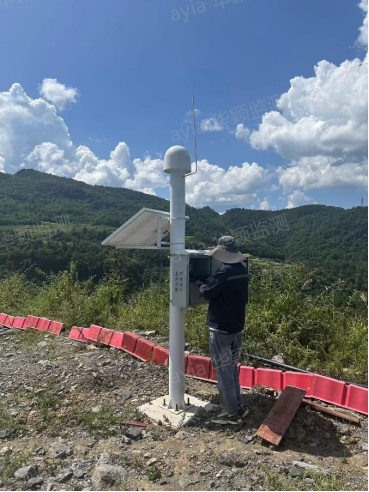

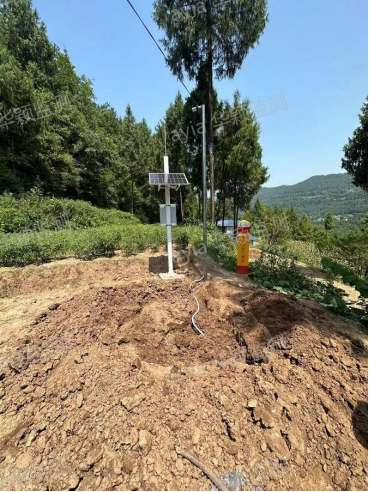

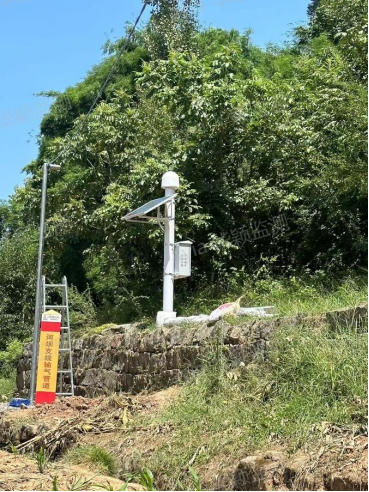

（边坡位移监测）

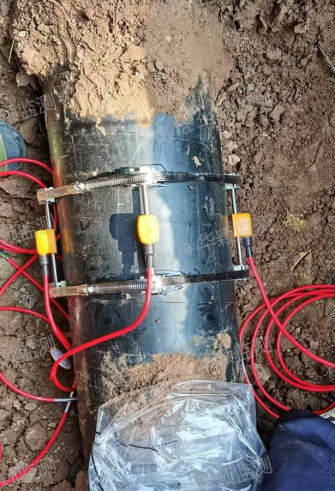

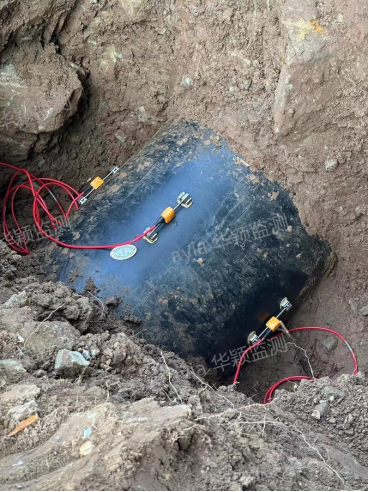

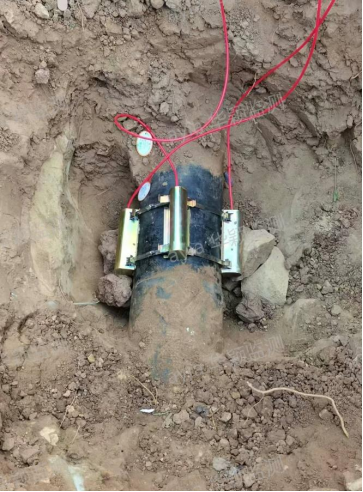

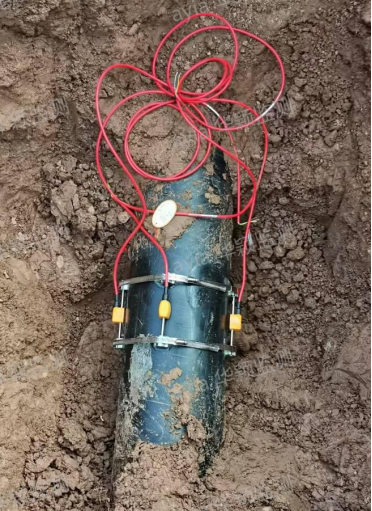

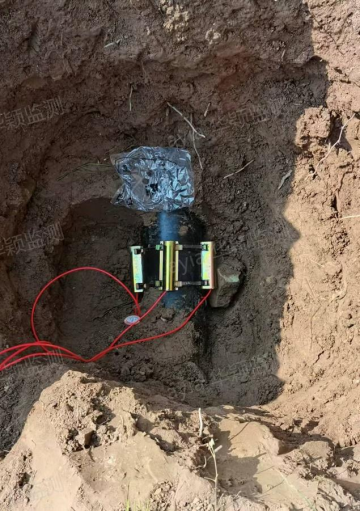

（天然气管道应变监测）

四、项目实施价值与行业意义

本次中石化重庆河坝支线周家湾段输气管道智能形变监测项目，是华颖监测在山区多雨边坡输气管道安全监测领域的成熟落地案例。通过气象、边坡、管道三维度同步监测，彻底解决山区管线“有隐患难发现、有变形难预判、有风险难预警”的行业难题。系统可在汛期、暴雨天气持续稳定工作，有效弥补人工巡检短板，实现边坡地质灾害与管道结构形变双重风险前置预警。

项目落地后，实现了管道边坡位移沉降量化、降雨数据可视化、管道应变数据实时化，为管道运维、隐患排查、风险评估、汛期防灾工作提供精准、持续、科学的数据支撑，全面提升中石化山区输气管道智能化、数字化管道监测管理水平，为国内山区边坡型长输油气管道安全监测提供标准化示范方案。
