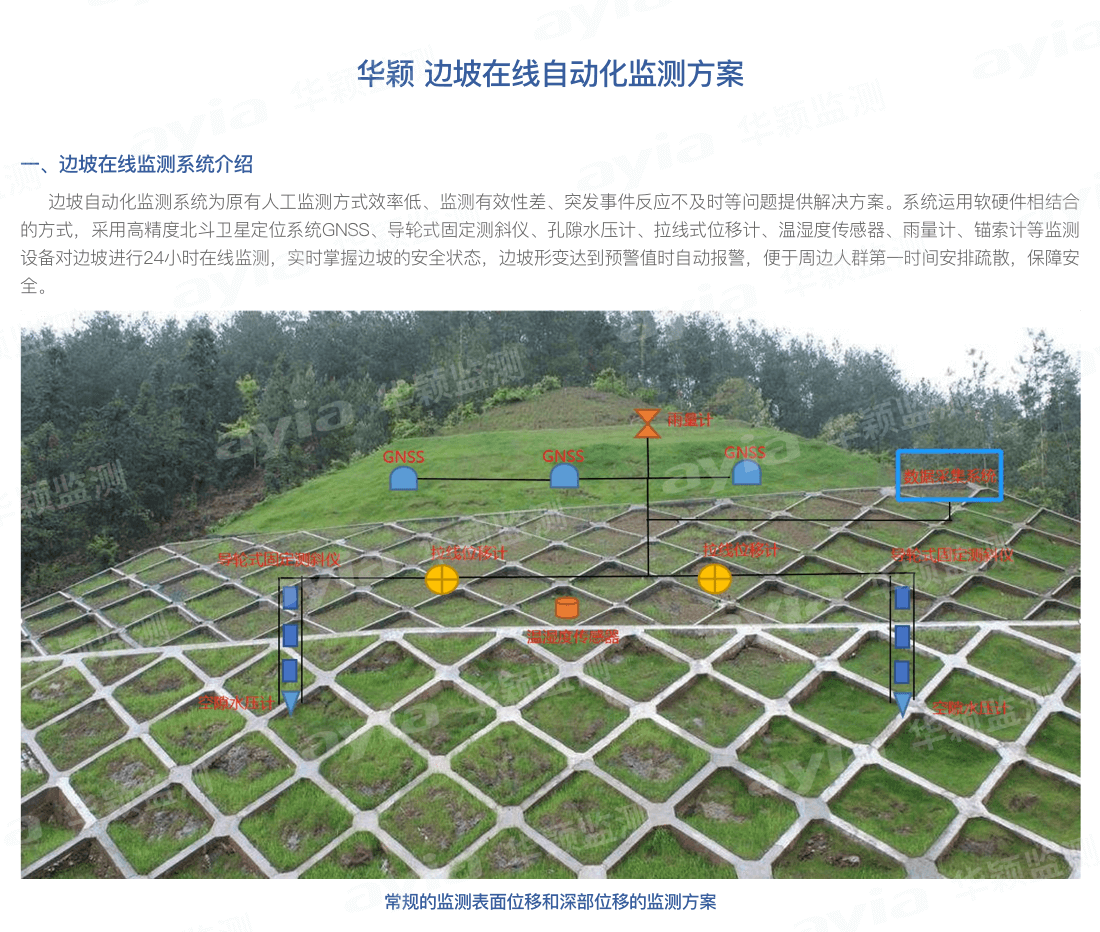

一、 边坡在线监测系统介绍
边坡自动化监测系统运用北斗高精度卫星定位系统GNSS、测斜仪、拉线式位移计、孔隙水压计、含水率传感器、应力计、雨量计等监测设备对边坡进行24小时在线监测，实时掌握边坡的形变状态，边坡形变达到预警值时自动报警，便于第一时间安排疏散周边人群，保障安全。

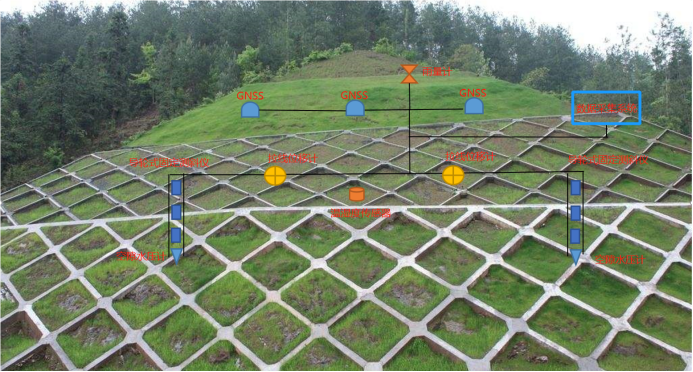

二、 边坡主要监测内容和方法
l 边坡表面位移监测：运用北斗高精度卫星定位系统GNSS，监测边坡表面位移/沉降
l 边坡深部位移监测：运用导轮式测斜仪监测边坡深部位移
l 挡土墙变形监测：运用盒式测斜仪监测挡土墙的倾斜变形
l 应力监测：运用应力计监测锚杆应力或锚索应力
l 含水率监测：运用含水率监测传感器，监测地表含水率，特别是大雨过后坡体的地表含水情况
l 地下水位监测：运用孔隙水压计监测地下水的水位，特别是暴雨过后坡体内部的积水状况
l 环境监测：运用温湿度传感器或数字化雨量计，监测边坡区域的温湿度和降雨量

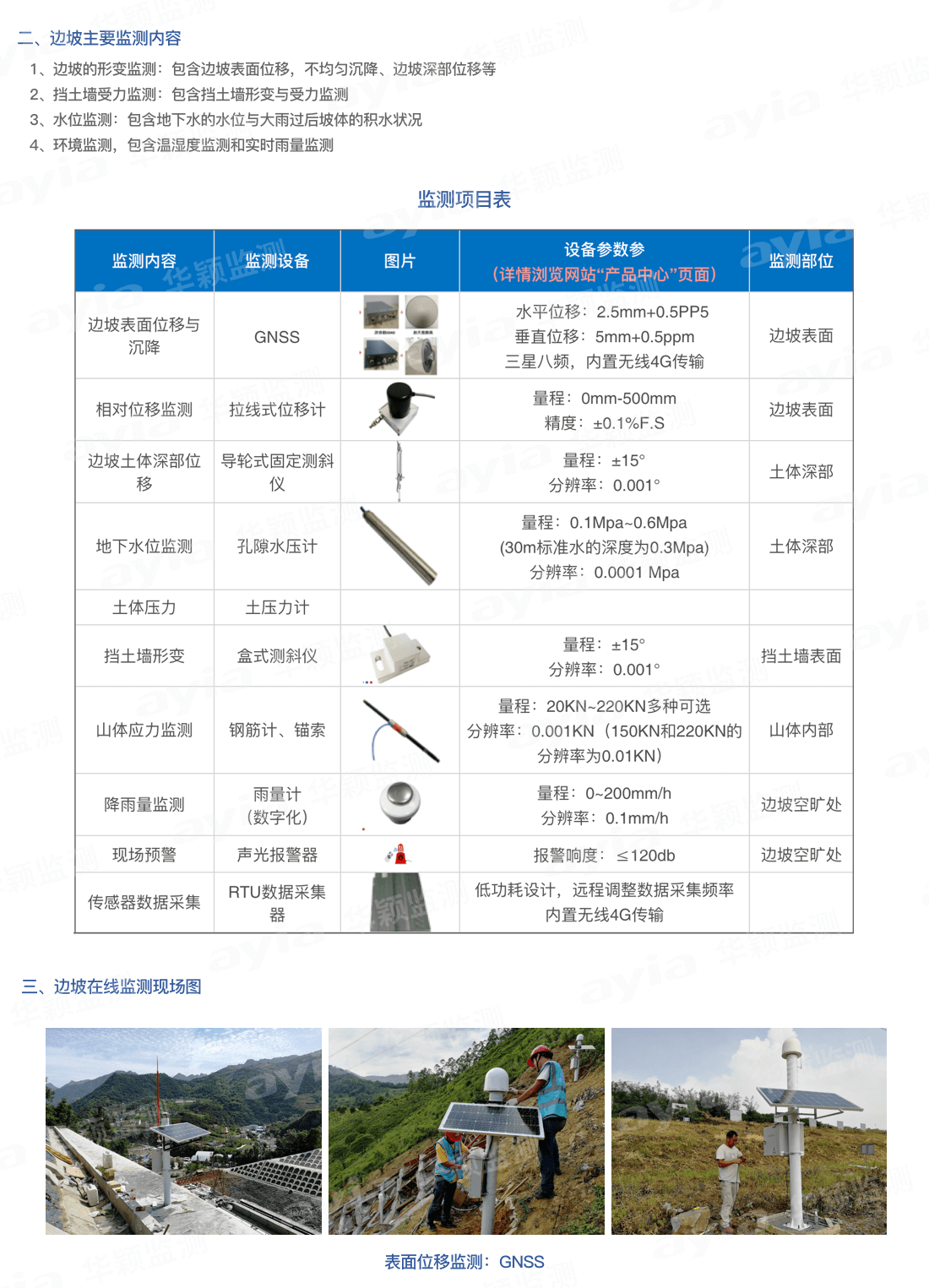

三、 监测项目与设备参数表
监测项目 | 监测设备 | 图片 | 设备参数 | 监测部位 |
边坡表面位移与沉降 | GNSS |
| 产品型号:HY-YTH01GNSS l 水平精度±2.5mm，垂直精度±5mm， l 内置无线网络传输模块 l 支持1Hz，2Hz,5Hz,10Hz | 边坡表面 |
相对位移监测 | 拉线式位移计 | | 产品型号：HY-YTH01CMT l 量程0mm~100mm l 分辨率：0.01mm l 精度±0.1%F.S | 边坡表面 |
边坡土体深部位移 | 导轮式固定测斜仪 |
| 产品型号：HY-YTH01INC2 l 量程：±15° l 分辨率：0.001° l 防水防尘：IP68 | 土体深部 |
地下水位监测 | 孔隙水压计 | | 产品型号：HY-YTH01WLG l 量程：0.1Mpa-0.6Mpa l 分辨率：0.0001Mpa l 防水防尘：IP68 | 土体深部 |
挡土墙形变 | 盒式测斜仪 | | 产品型号：HY-YTH01INC l 量程：±15° l 分辨率：0.001° l 防水防尘：IP67 | 挡土墙表面 |
应力监测 | 锚杆应力计、锚索应力计 |
| 产品型号：HY-YTH01SST l 锚杆直径25mm（尺寸可定制） l 量程：80KN l 分辨率：0.001KN | 山体内部 |
含水率监测 | 含水率传感器 | | 产品型号：HY-YTH01MCT l 量程：0-100% l 精度：±2% l 防水防尘：IP68 | 坡体表层 |
降雨量监测 | 数字化雨量计 | | 产品型号：HY-YTH01RG l 量程：0-200mm/h l 分辨率：0.1mm/h l 防水防尘：IP67 | 边坡空旷处 |
现场预警 | 大功率声光报警器 | | l 报警功率：80W l 喇叭分贝：130分贝 l 报警控制：远程控制现场报警器开启/停止；自动触发：现场报警器支持根据不同报警级别自动播报不同的语音内容 | 边坡空旷处 |
四、 边坡在线监测现场图

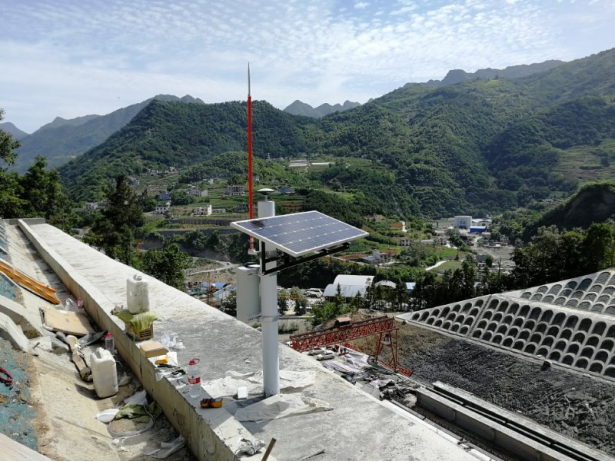

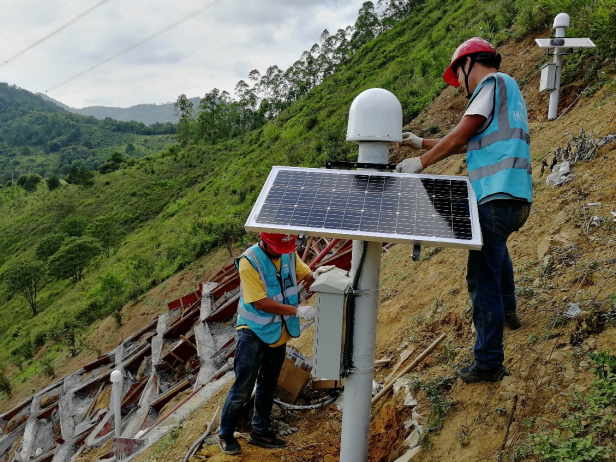

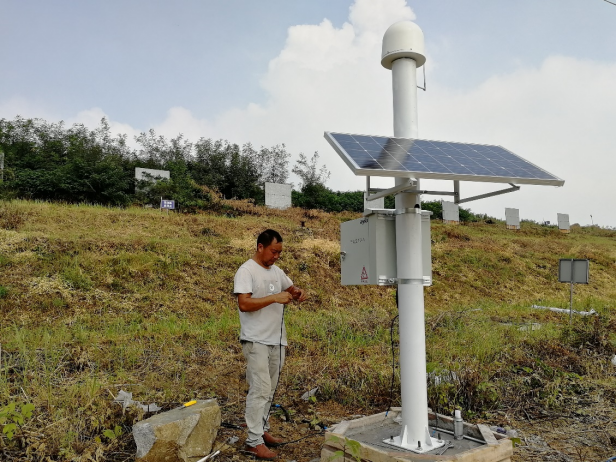

（表面位移监测：GNSS）

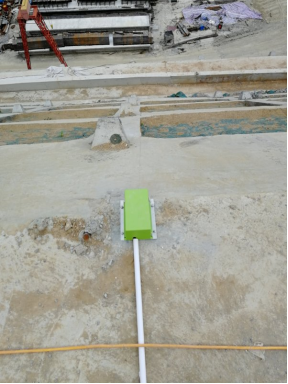

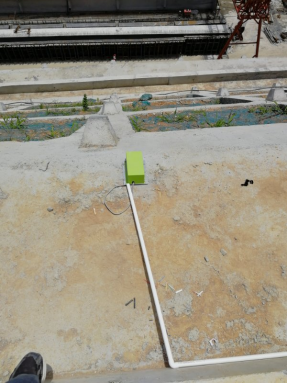

（ 相对距离监测：拉线位移计）

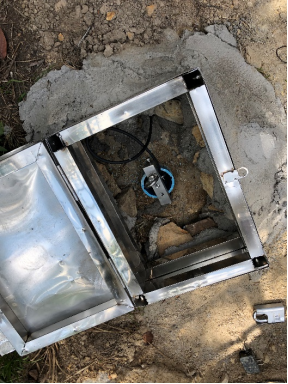

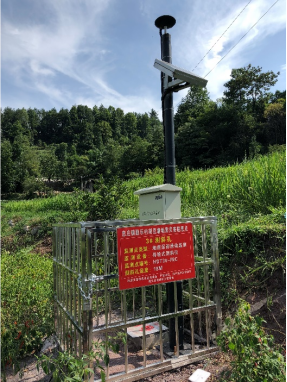

（深部位移监测：导轮式测斜仪）

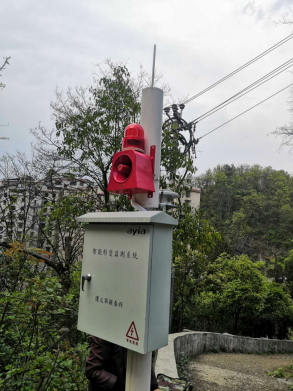

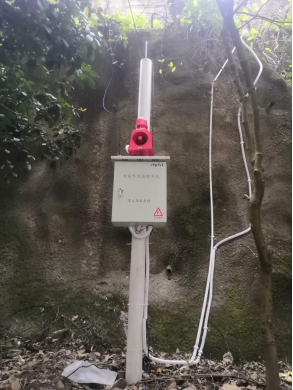

（降雨量监测 & 现场声光预警）

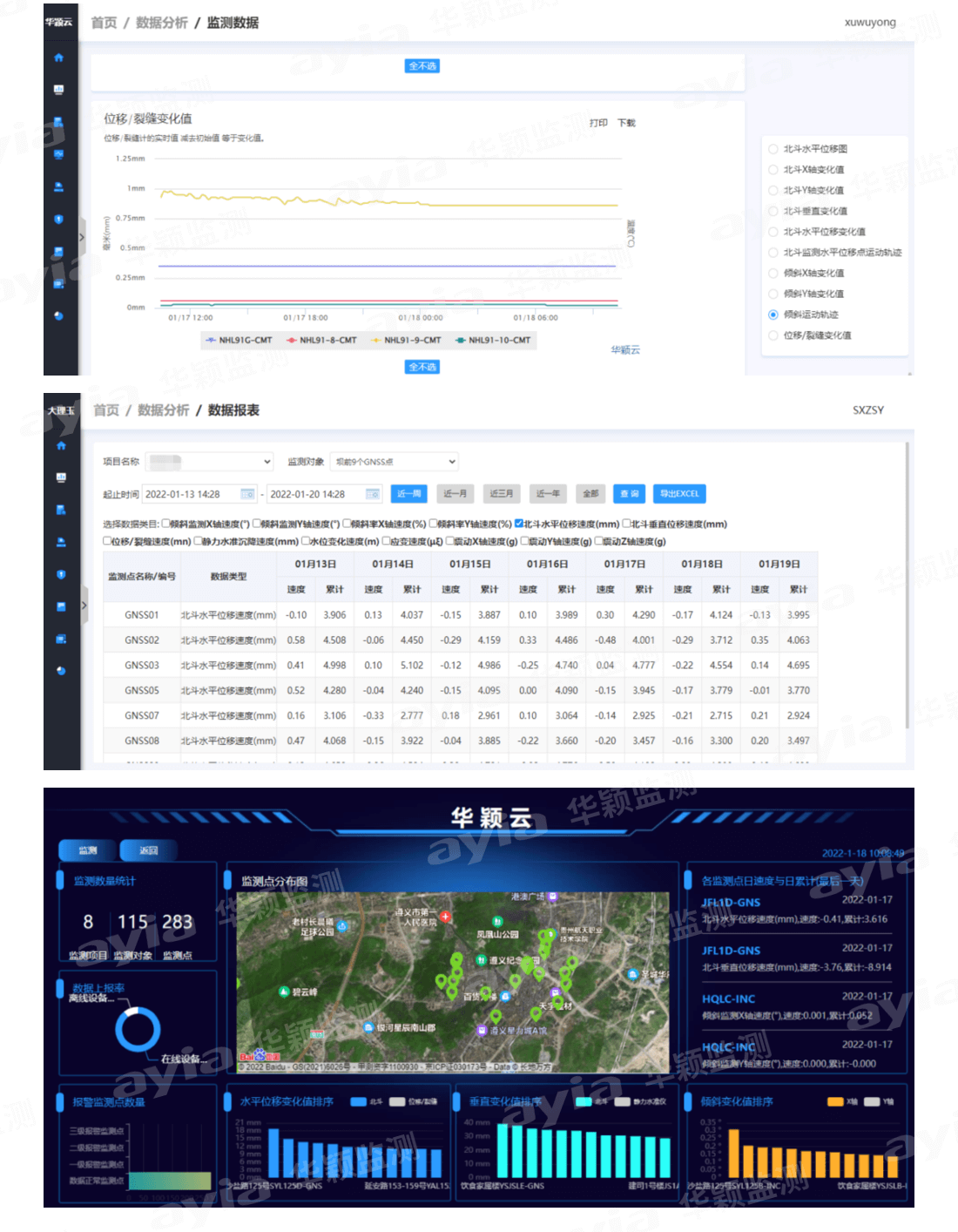

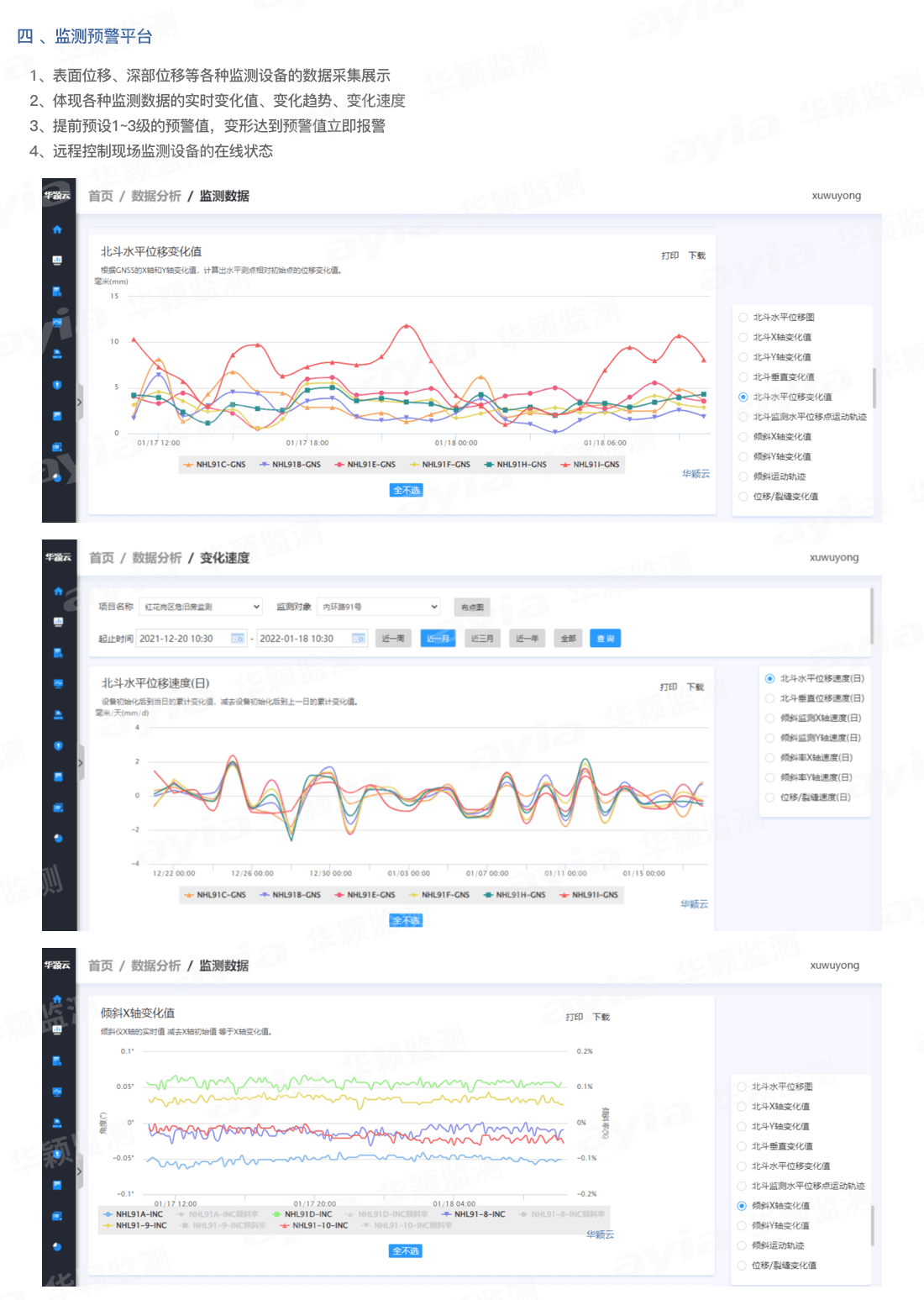

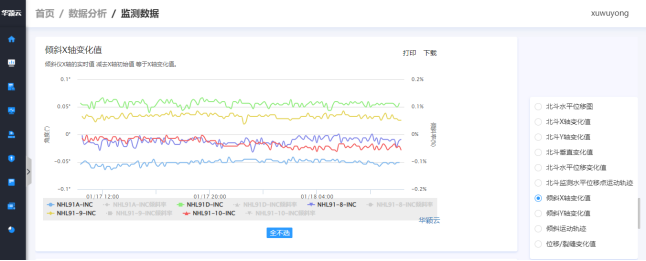

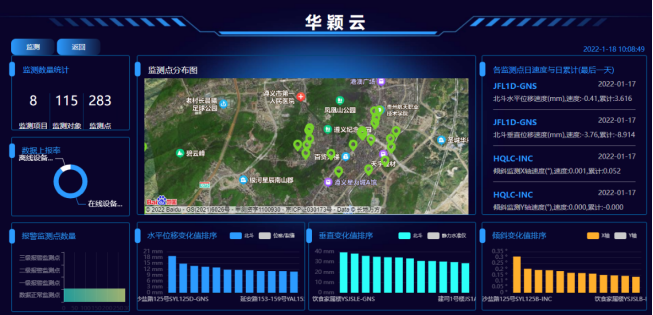

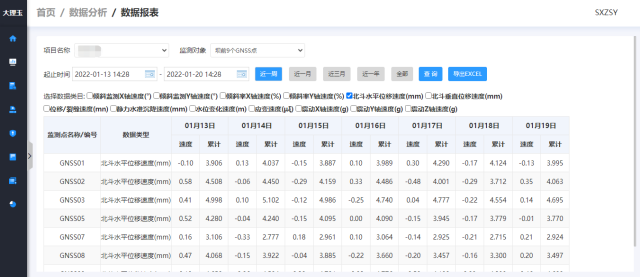

五、 监测预警平台

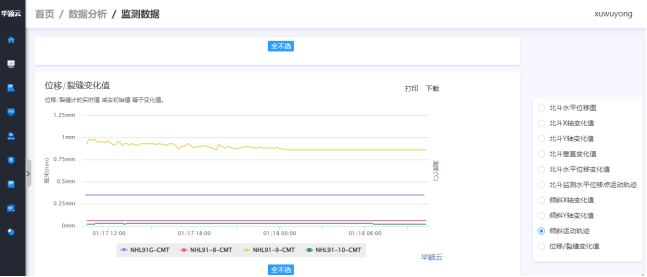

l 表面位移、深部位移等各种监测设备的数据采集展示

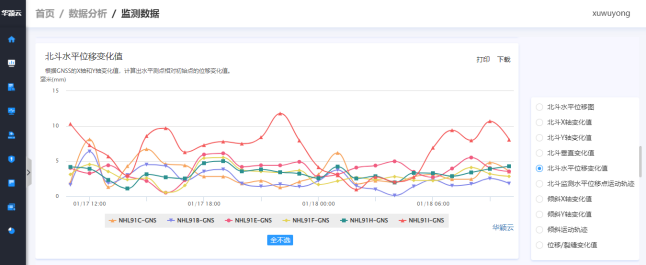

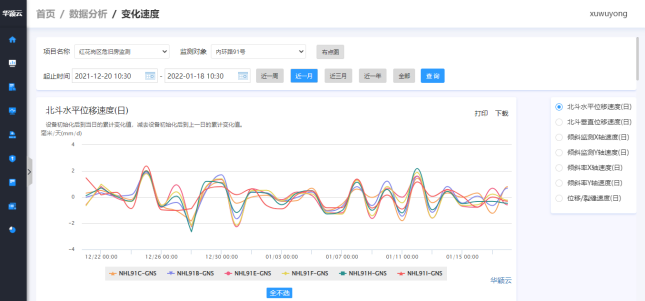

l 体现各种监测数据的实时变化值、变化趋势、变化速度
l 提前预设1~3级的预警值，变形达到预警值立即报警
l 远程控制现场监测设备的在线状态
