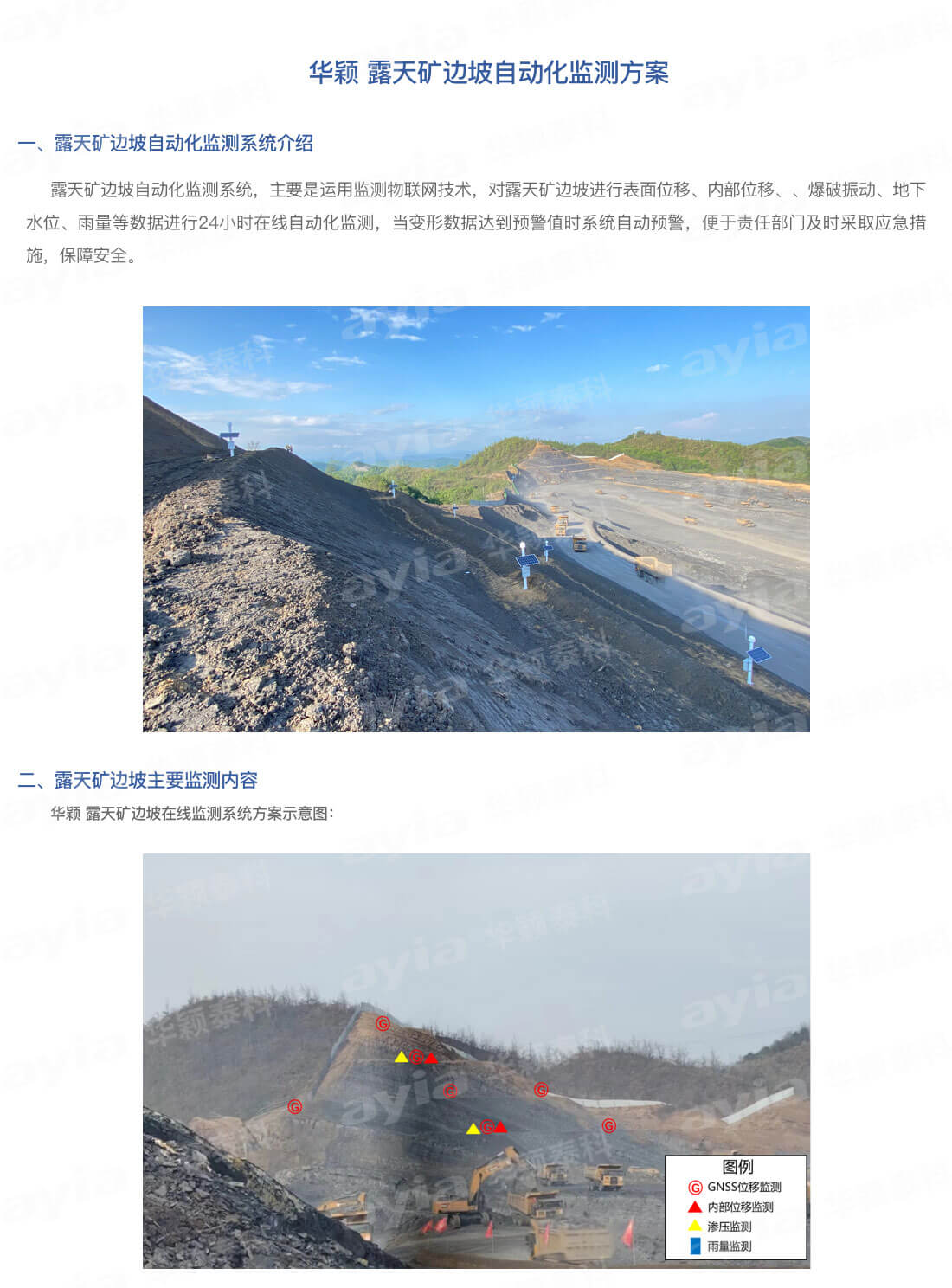

一、 露天矿边坡自动化监测系统介绍

露天矿边坡自动化监测系统，主要是运用监测物联网技术，对露天矿边坡进行表面位移、内部位移、爆破振动、地下水位、雨量等数据进行24小时在线自动化监测，当变形数据达到预警值时系统自动预警，便于责任部门及时采取应急措施，保障安全。

二、 露天矿边坡主要监测内容

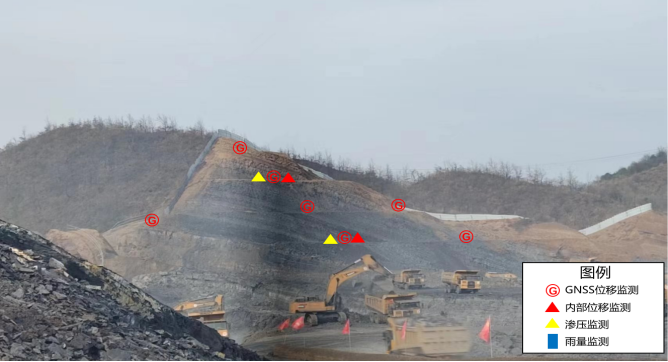

（露天矿边坡在线监测系统方案示意图）

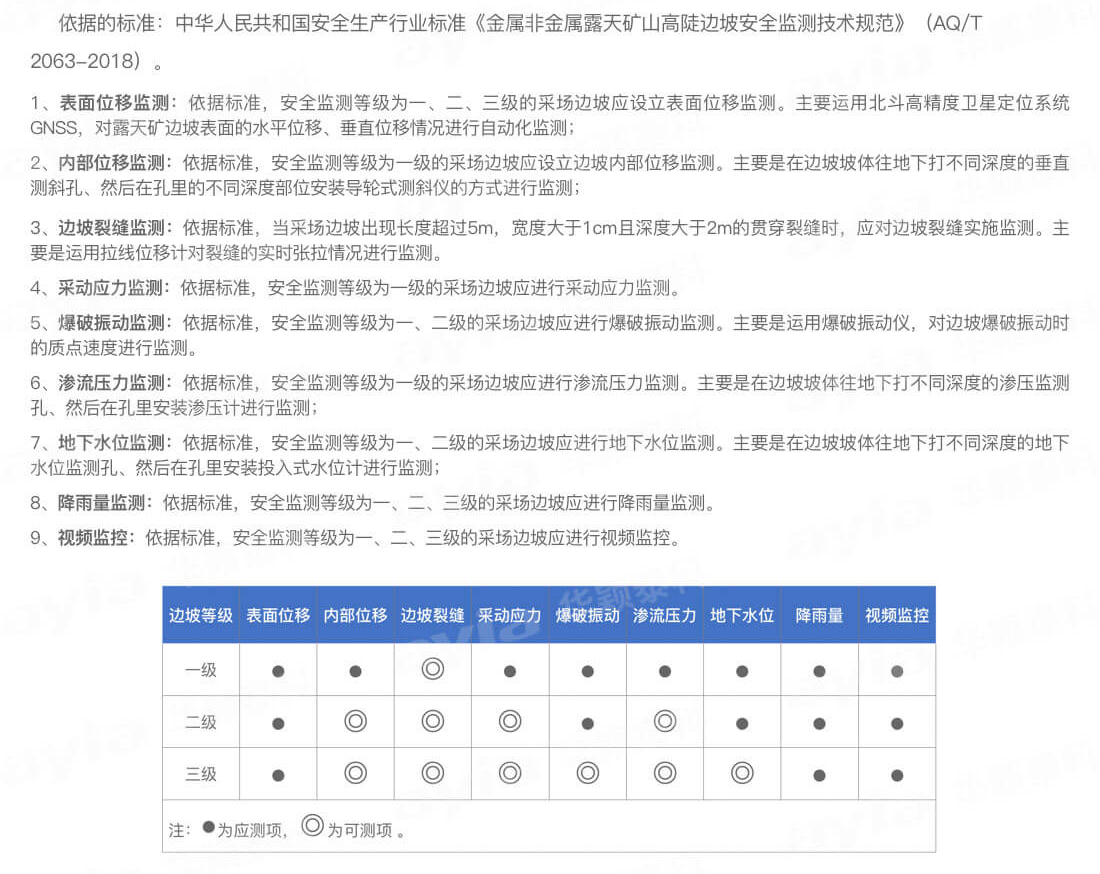

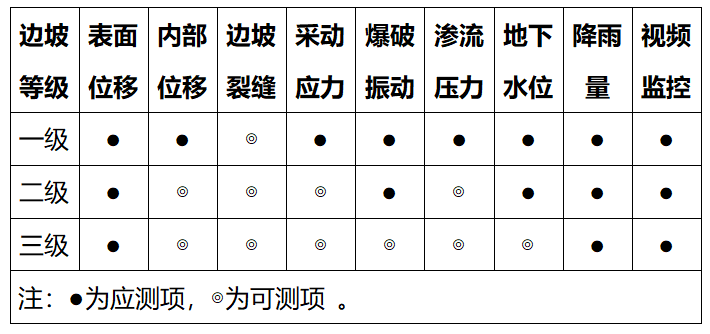

依据的标准：中华人民共和国安全生产行业标准《金属非金属露天矿山高陡边坡安全监测技术规范》（AQ/T 2063-2018）。

Ø 表面位移监测：依据标准，安全监测等级为一、二、三级的采场边坡应设立表面位移监测。主要运用北斗高精度卫星定位系统GNSS，对露天矿边坡表面的水平位移、垂直位移情况进行自动化监测；

Ø 内部位移监测：依据标准，安全监测等级为一级的采场边坡应设立边坡内部位移监测。主要是在边坡坡体往地下打不同深度的垂直测斜孔、然后在孔里的不同深度部位安装导轮式测斜仪的方式进行监测；

Ø 边坡裂缝监测：依据标准，当采场边坡出现长度超过5m，宽度大于1cm且深度大于2m的贯穿裂缝时，应对边坡裂缝实施监测。主要是运用拉线位移计对裂缝的实时张拉情况进行监测。

Ø 采动应力监测：依据标准，安全监测等级为一级的采场边坡应进行采动应力监测。

Ø 爆破振动监测：依据标准，安全监测等级为一、二级的采场边坡应进行爆破振动监测。主要是运用爆破振动仪，对边坡爆破振动时的质点速度进行监测。

Ø 渗流压力监测：依据标准，安全监测等级为一级的采场边坡应进行渗流压力监测。主要是在边坡坡体往地下打不同深度的渗压监测孔、然后在孔里安装渗压计进行监测；

Ø 地下水位监测：依据标准，安全监测等级为一、二级的采场边坡应进行地下水位监测。主要是在边坡坡体往地下打不同深度的地下水位监测孔、然后在孔里安装投入式水位计进行监测；

Ø 降雨量监测：依据标准，安全监测等级为一、二、三级的采场边坡应进行降雨量监测。

Ø 视频监控：依据标准，安全监测等级为一、二、三级的采场边坡应进行视频监控。

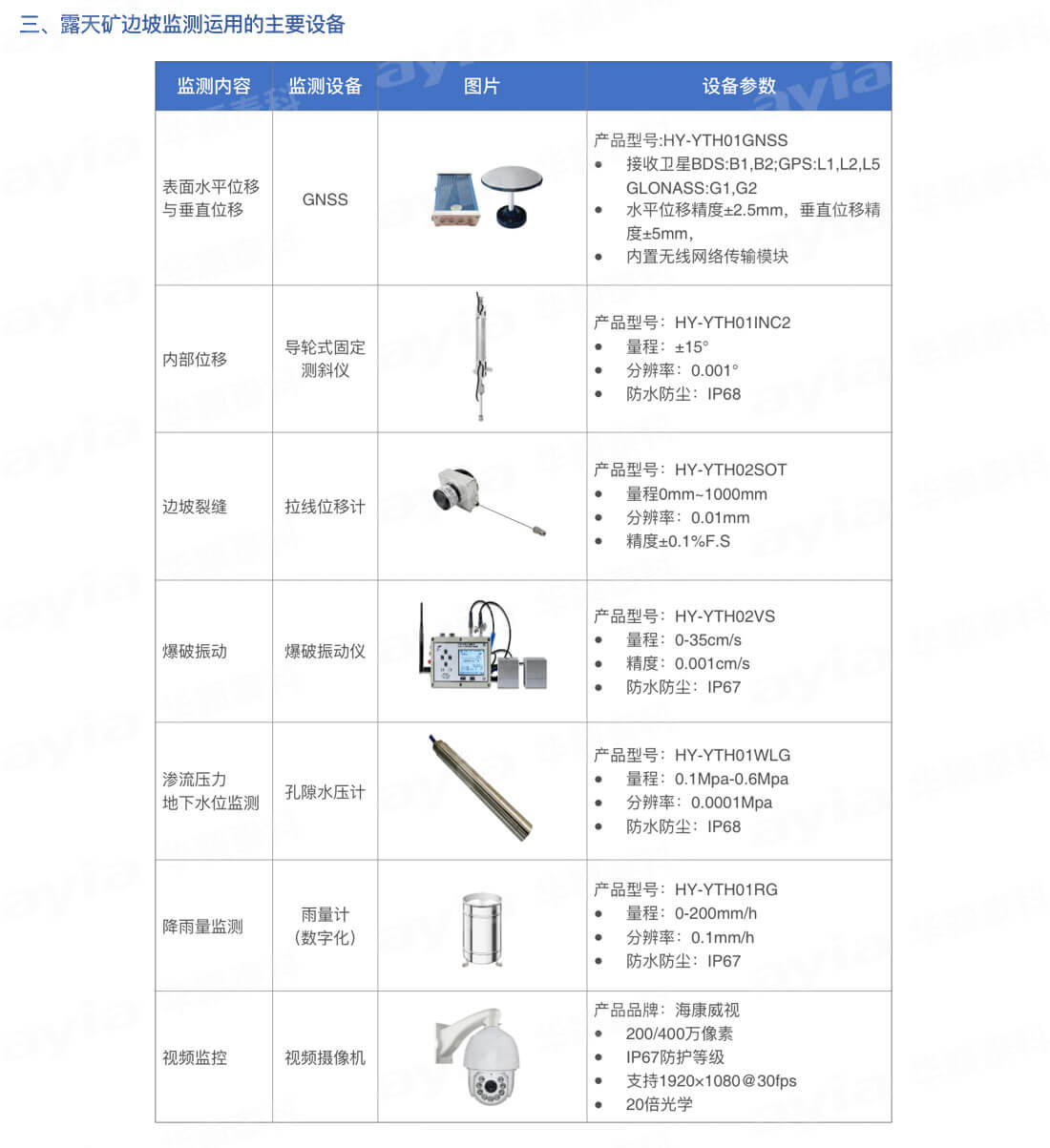

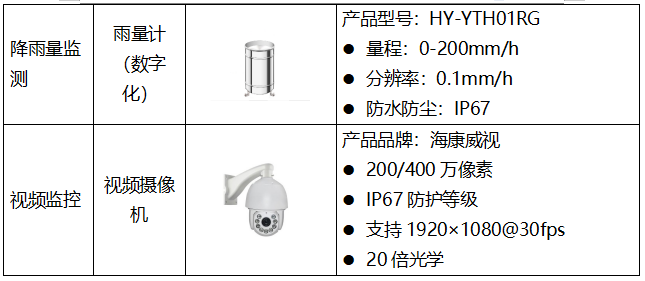

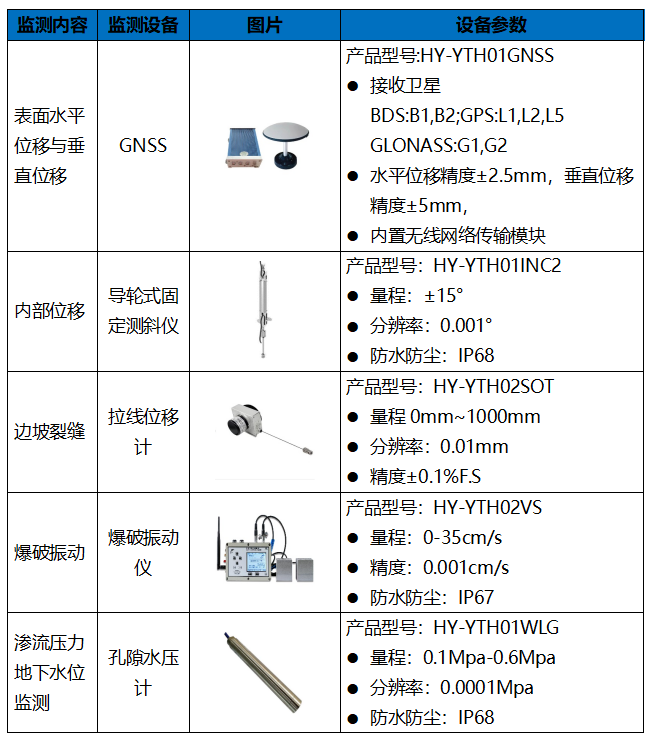

三、 露天矿边坡监测运用的主要设备

四、 露天矿边坡在线监测现场图

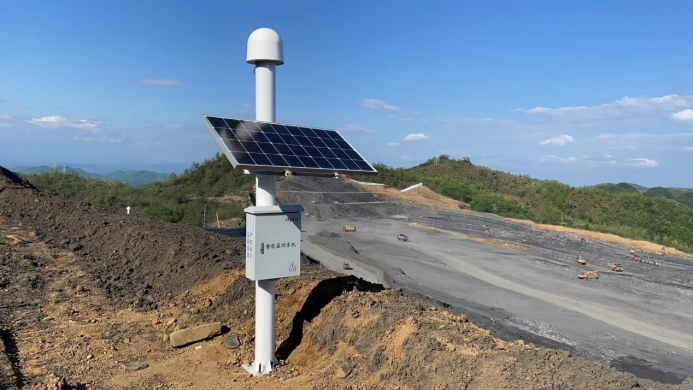

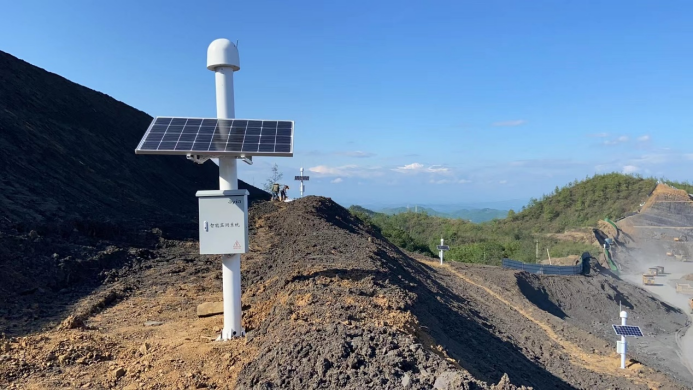

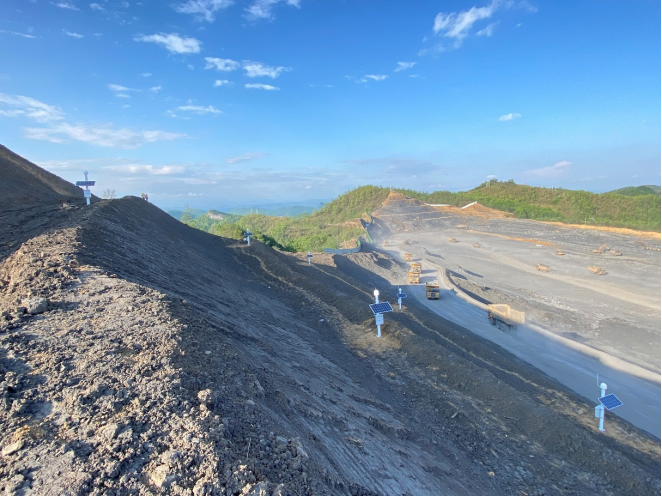

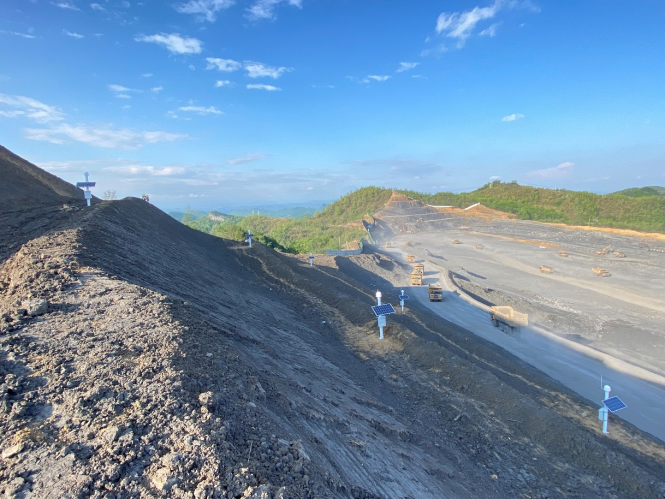

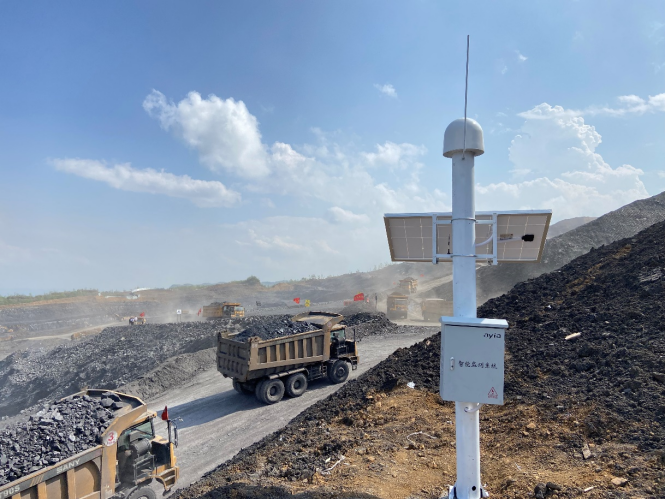

 （表面位移监测：GNSS）

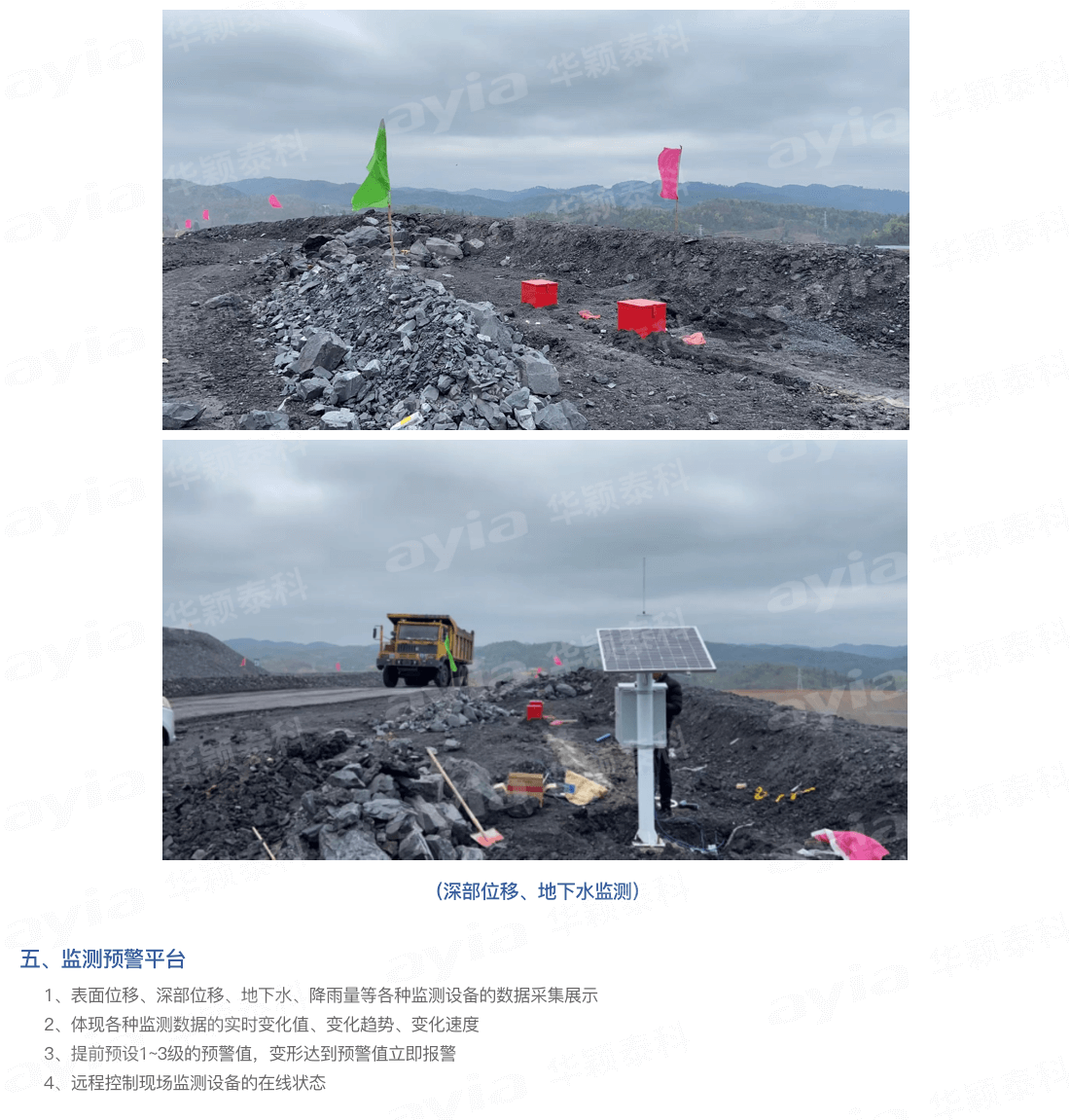

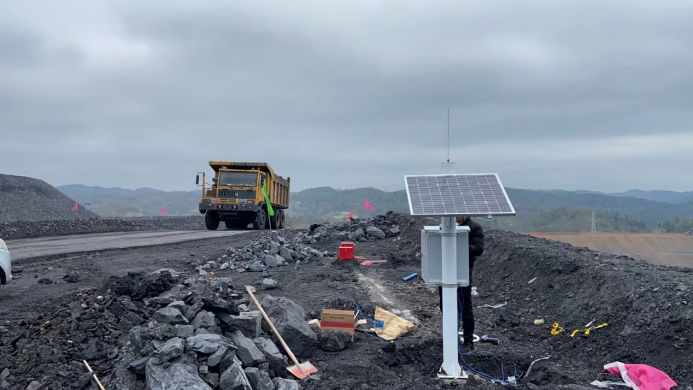

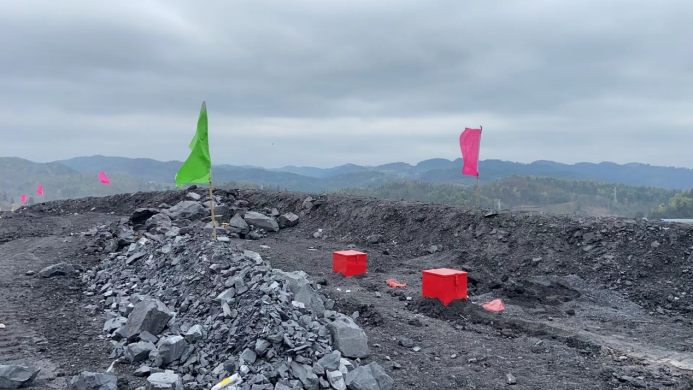

 （深部位移、地下水监测）

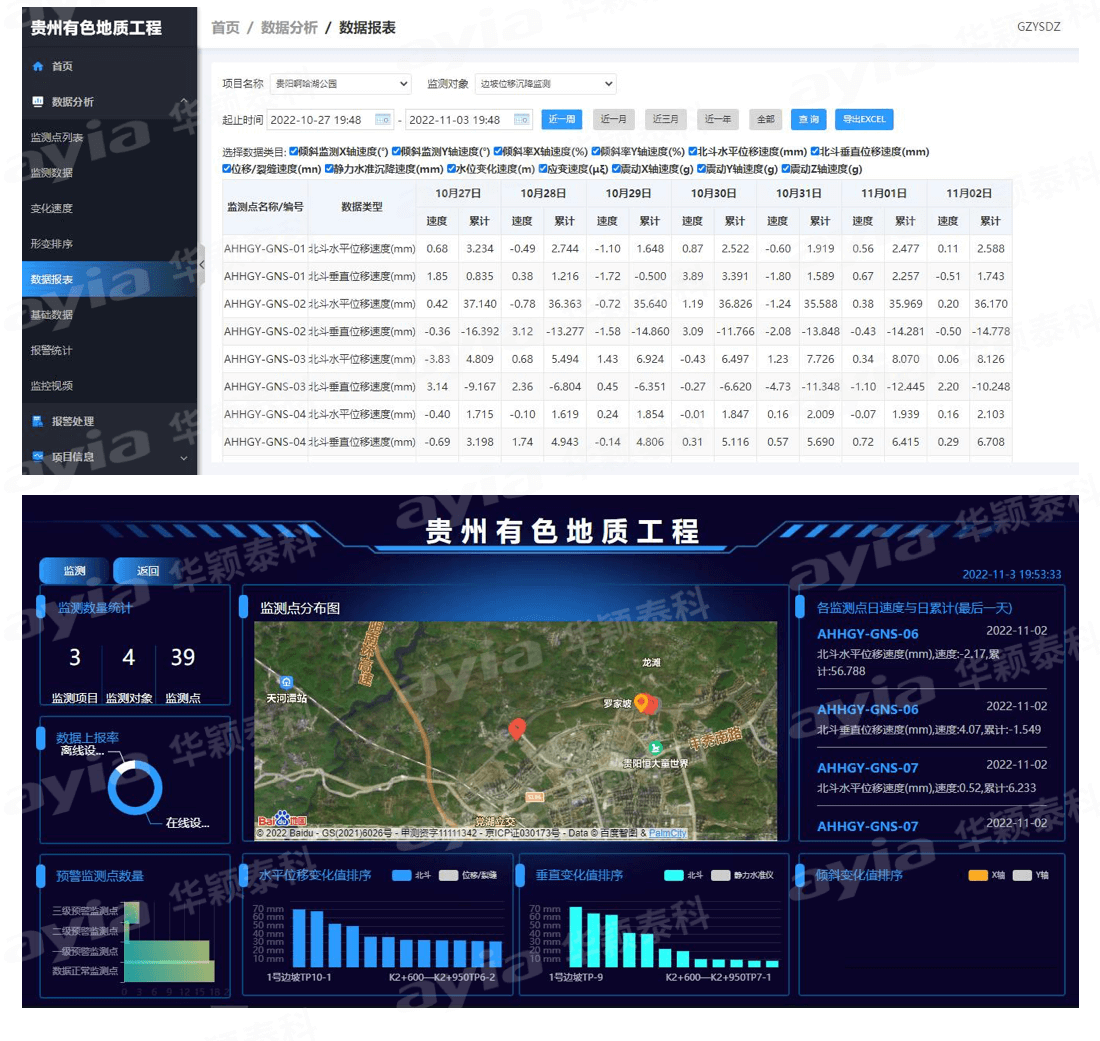

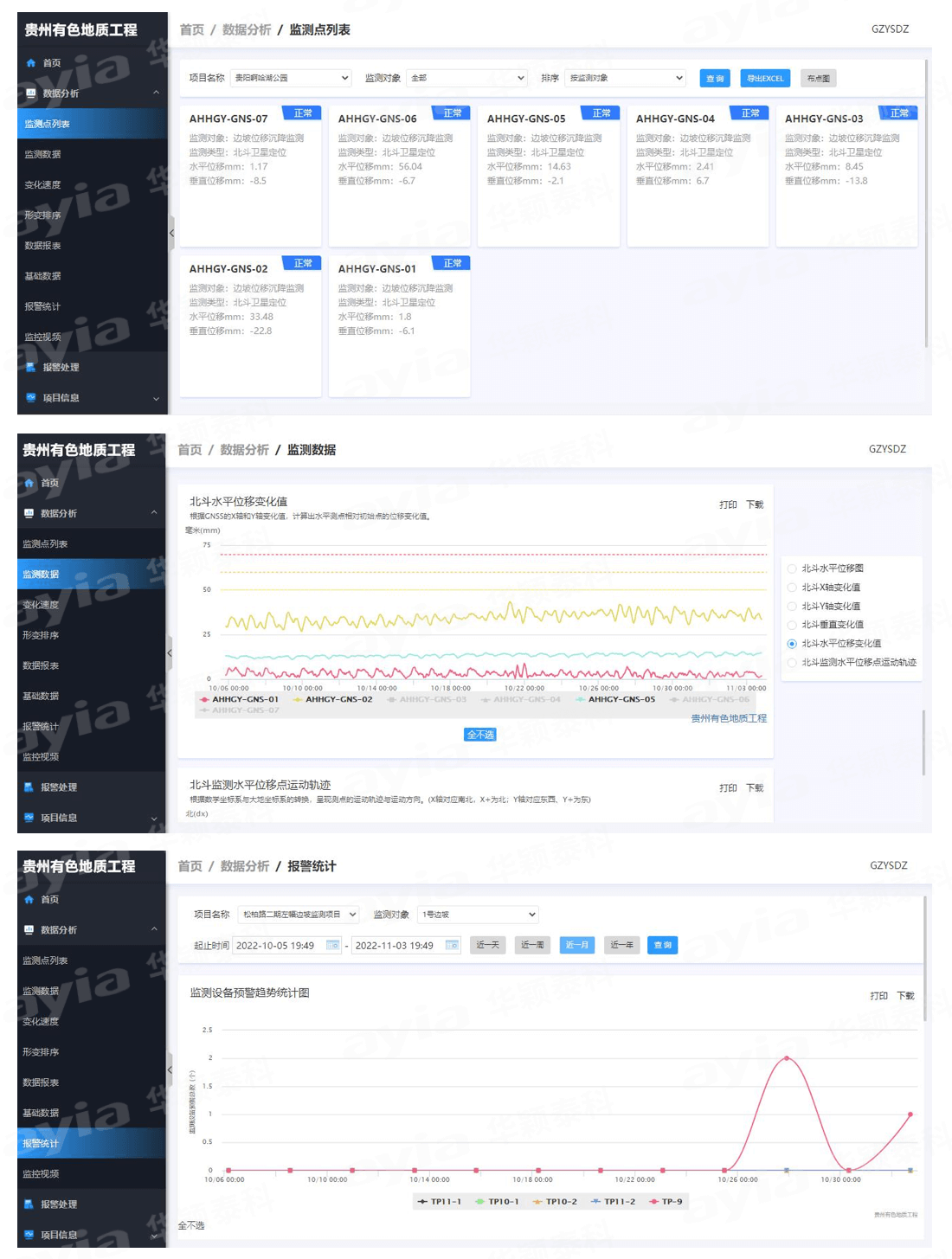

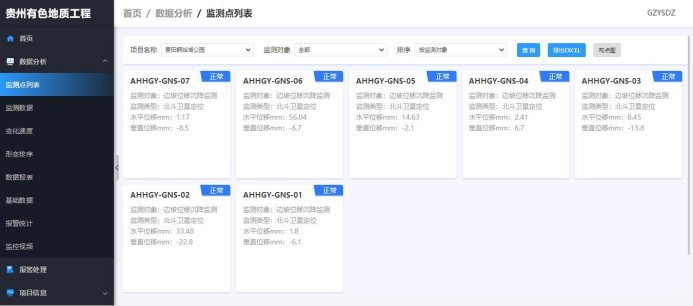

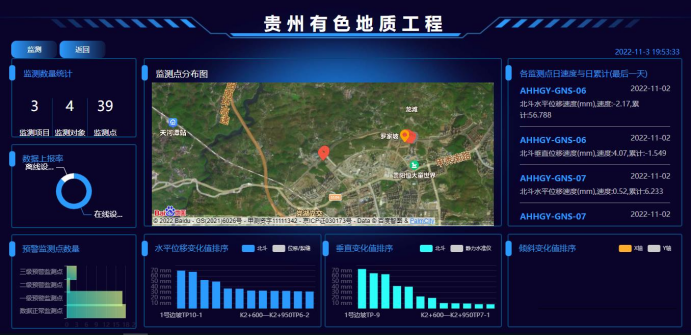

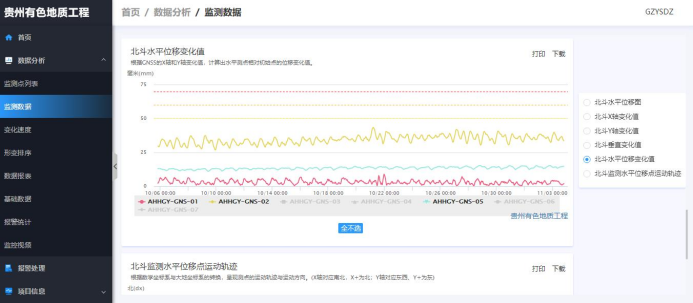

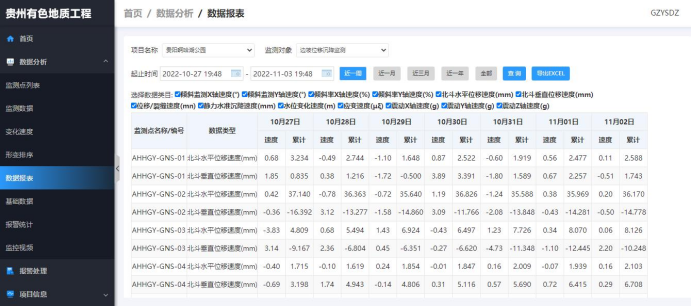

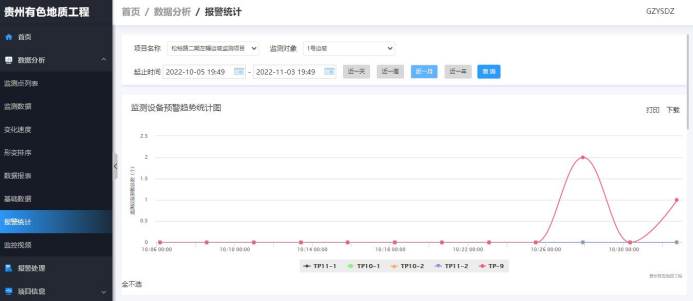

五、 监测预警平台

l 表面位移、深部位移、地下水、降雨量等各种监测设备的数据采集展示

l 体现各种监测数据的实时变化值、变化趋势、变化速度

l 提前预设1~3级的预警值，变形达到预警值立即报警

l 远程控制现场监测设备的在线状态
