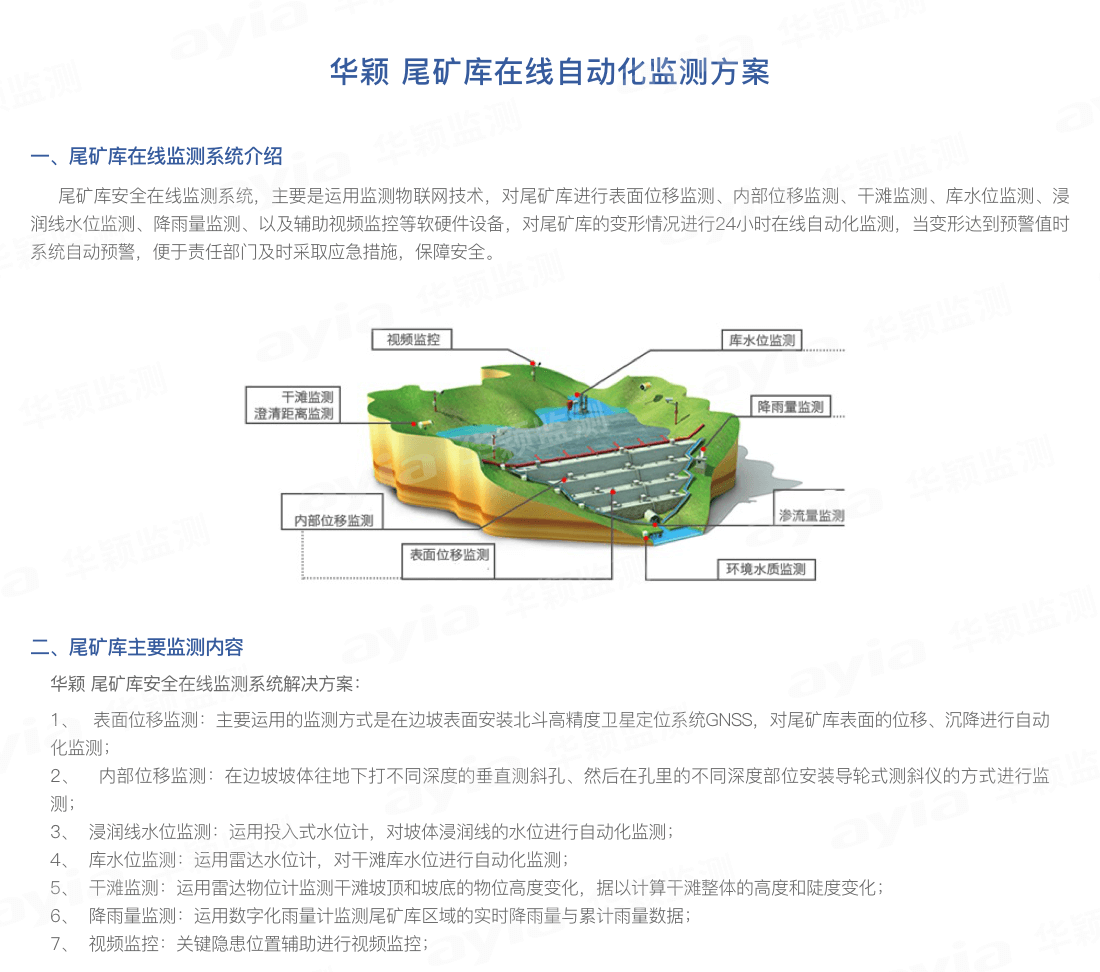

一、 尾矿库在线监测系统介绍

尾矿库安全在线监测系统，主要是运用监测物联网技术，对尾矿库进行表面位移监测、内部位移监测、干滩监测、库水位监测、浸润线水位监测、降雨量监测、以及辅助视频监控等软硬件设备，对尾矿库的变形情况进行24小时在线自动化监测，当变形达到预警值时系统自动预警，便于责任部门及时采取应急措施，保障安全。

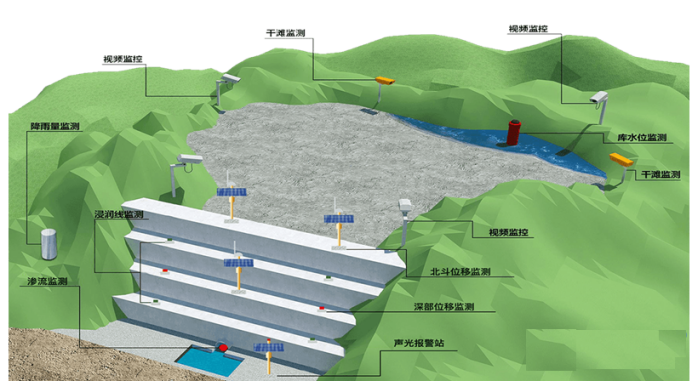

二、 尾矿库主要监测内容

• l 表面位移监测：主要运用的监测方式是在边坡表面安装北斗高精度卫星定位系统GNSS，对尾矿库表面的位移、沉降进行自动化监测；

• l 内部位移监测：在边坡坡体往地下打不同深度的垂直测斜孔、然后在孔里的不同深度部位安装导轮式测斜仪的方式进行监测；

• l 浸润线水位监测：运用投入式水位计，对坡体浸润线的水位进行自动化监测； 库水位监测：运用雷达水位计，对干滩库水位进行自动化监测；

• l 干滩监测：运用雷达物位计监测干滩坡顶和坡底的物位高度变化，据以计算干滩整体的高度和陡度变化；

  l 降雨量监测：运用数字化雨量计监测尾矿库区域的实时降雨量与累计雨量数据；

• l 视频监控：关键隐患位置辅助进行视频监控；

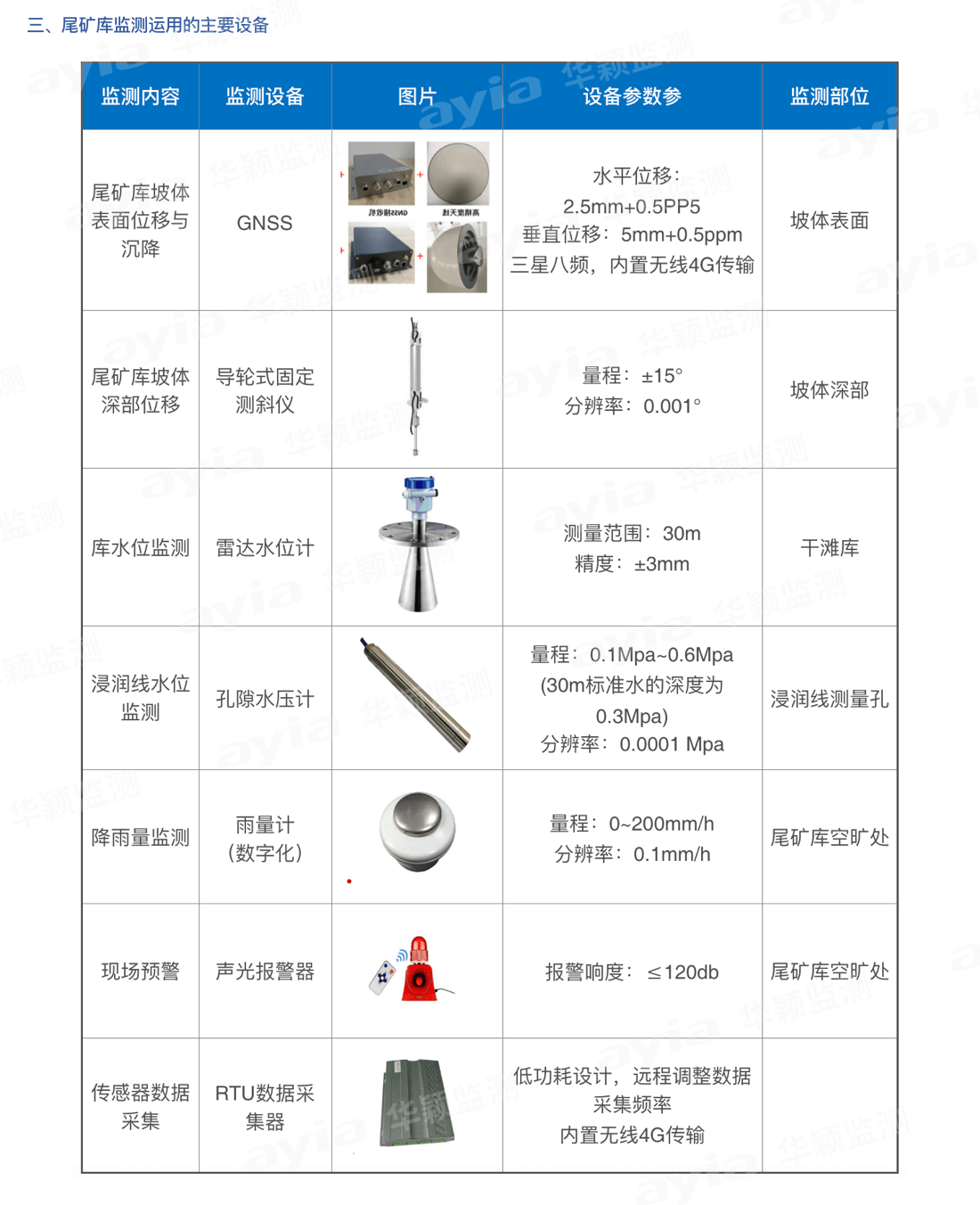

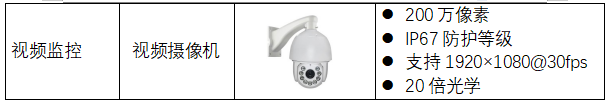

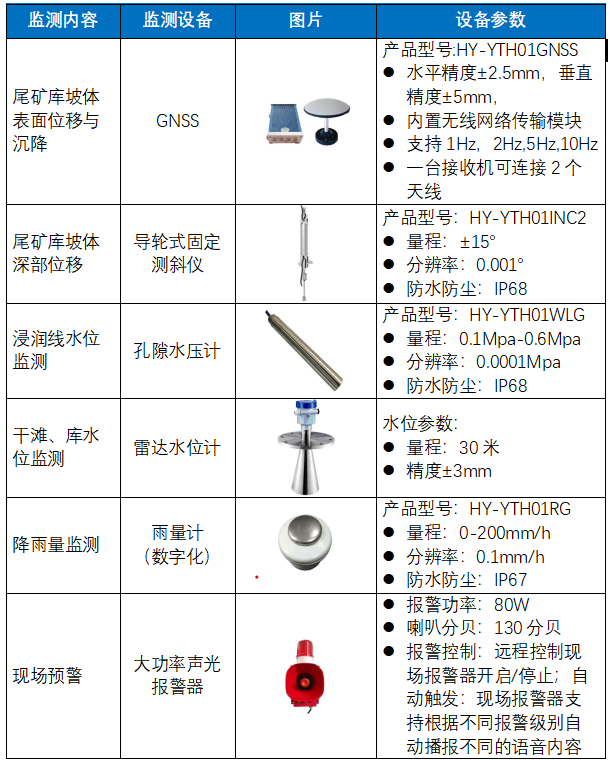

三、 尾矿库监测运用的主要设备

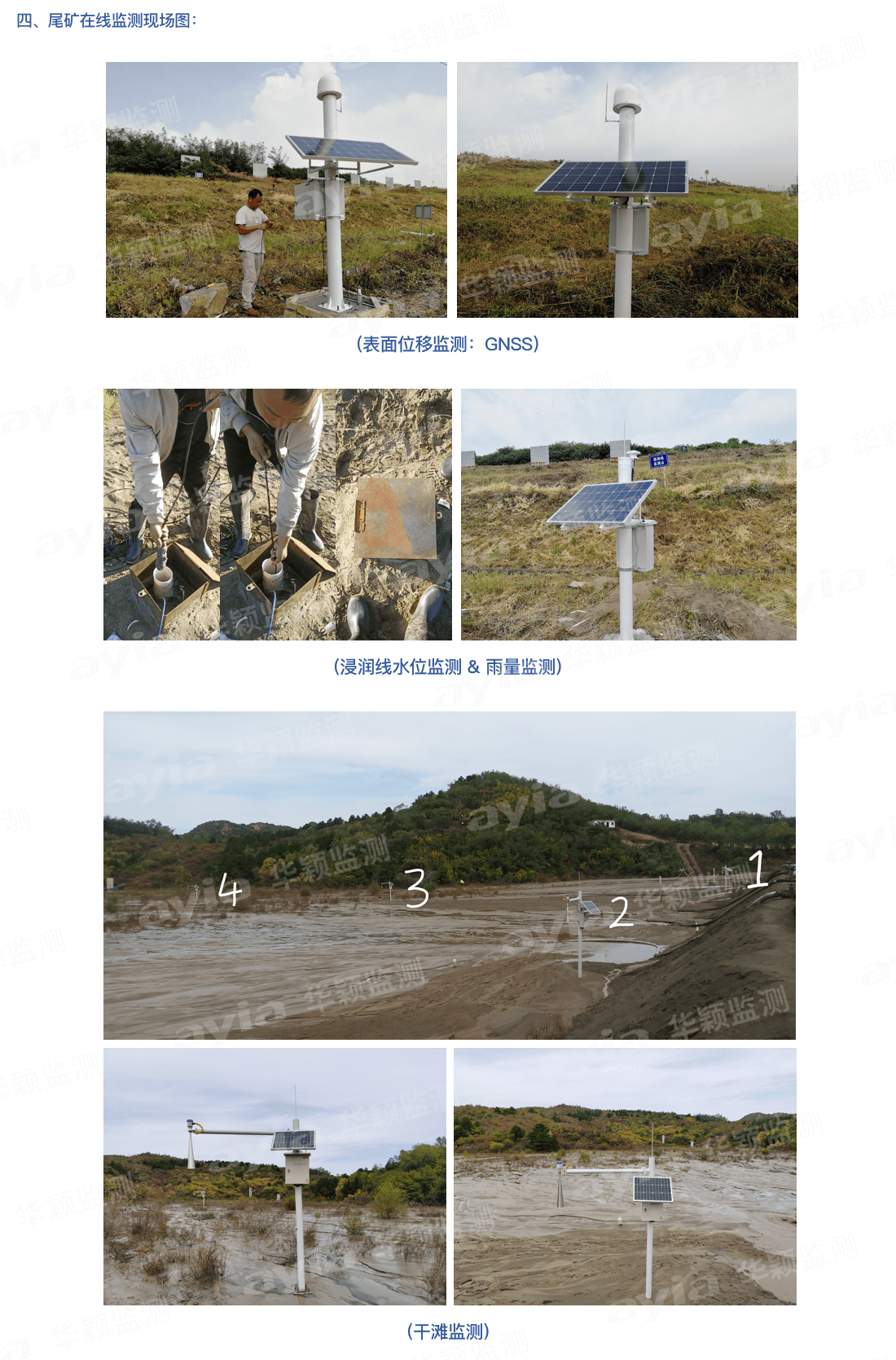

四、 尾矿库在线监测现场图

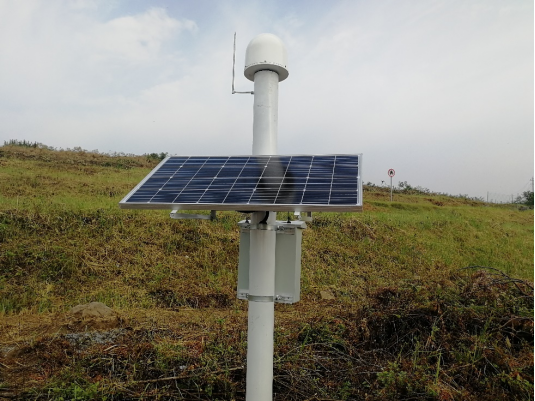

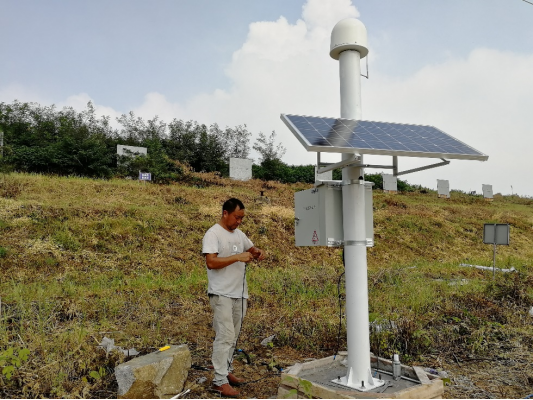

 （表面位移监测：GNSS）

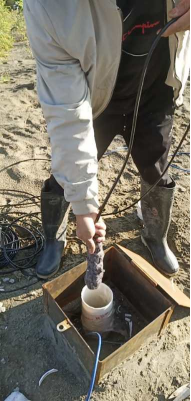

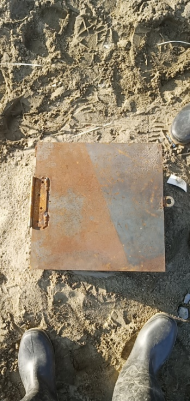

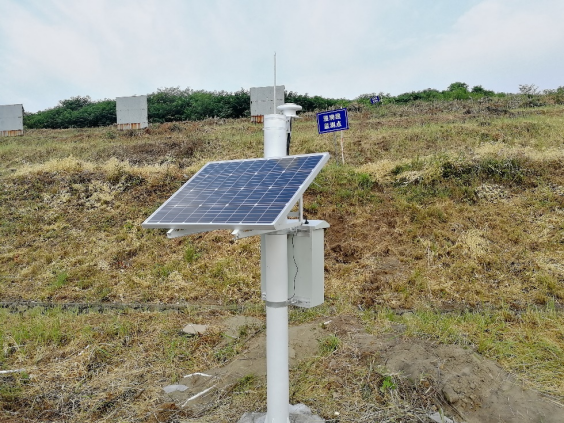

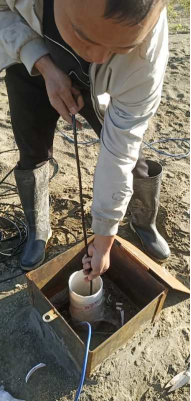

（浸润线水位监测 & 降 雨量监测）

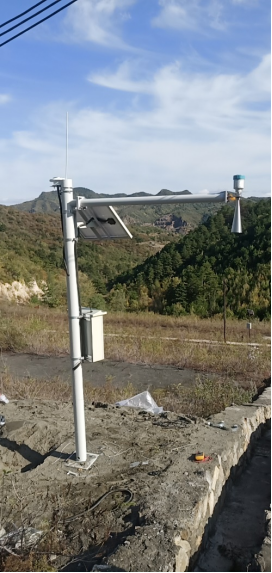

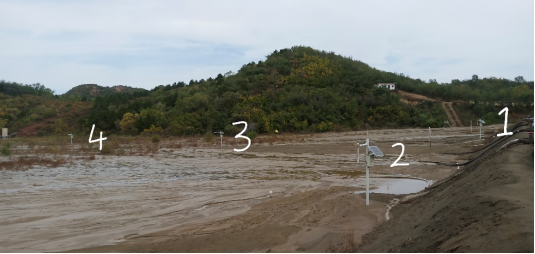

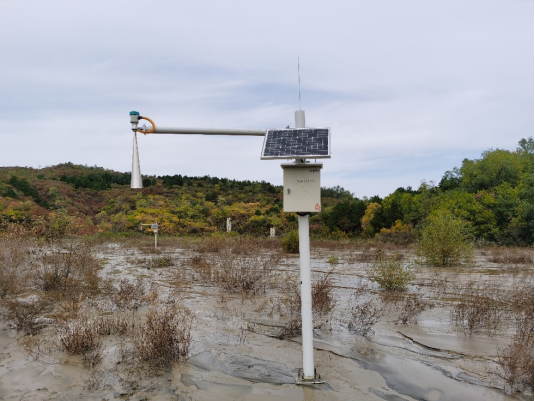

（干滩监测）

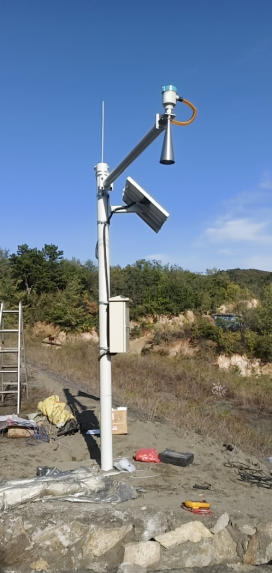

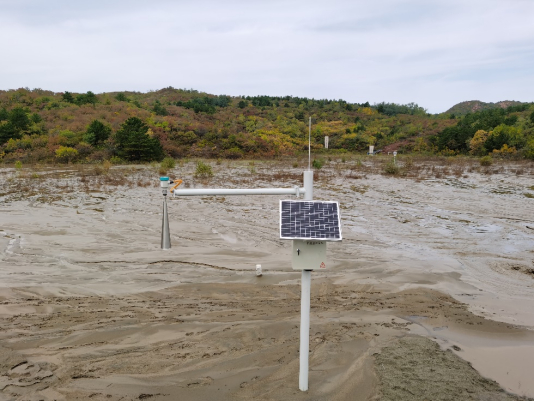

（库水位监测）

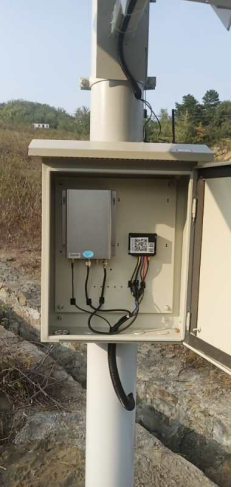

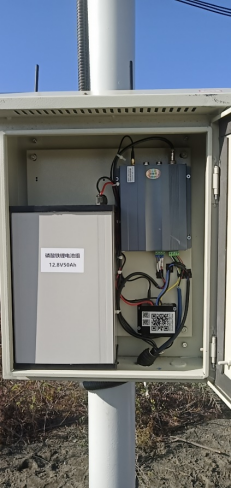

（太阳能供电 & 数据无线传输）

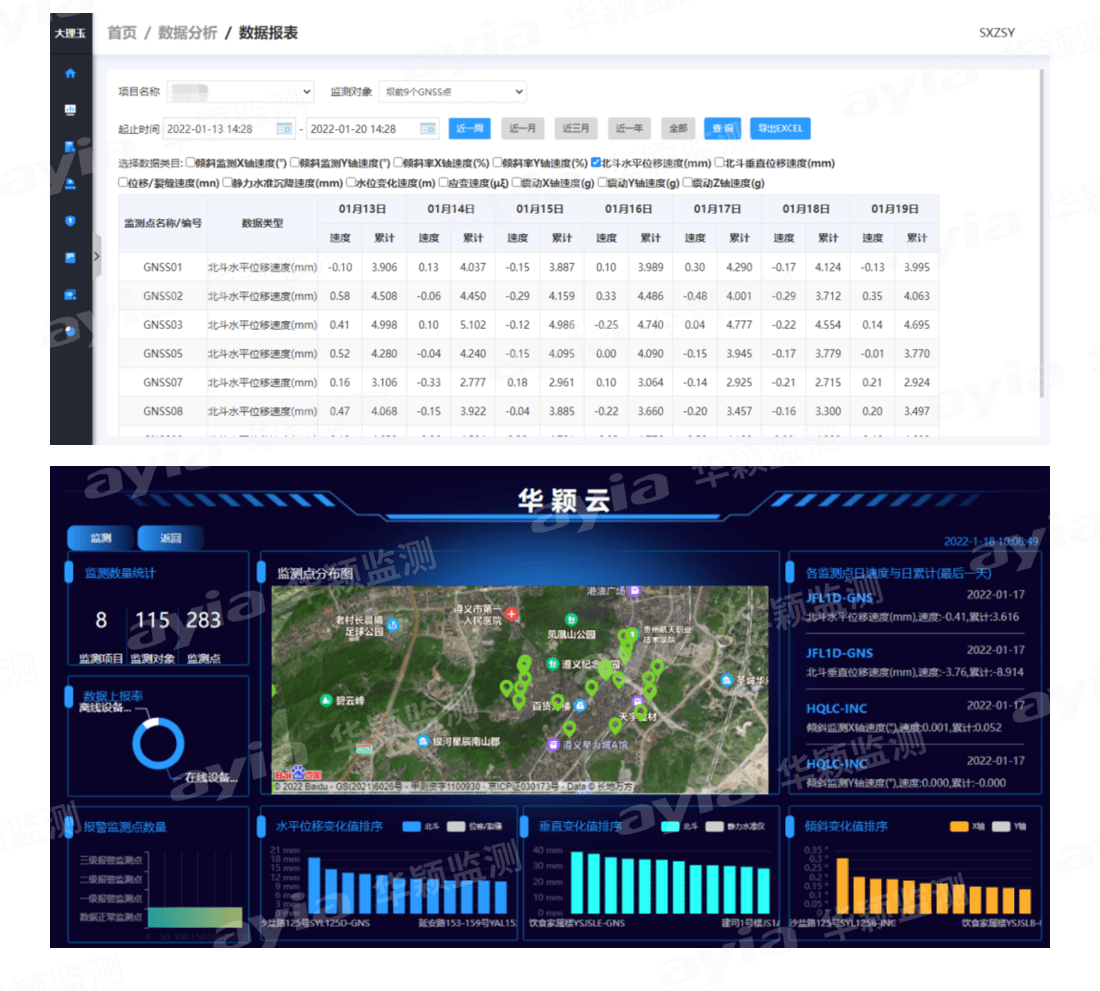

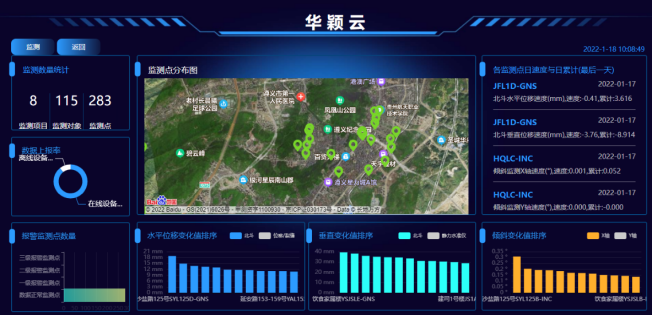

五、 监测平台

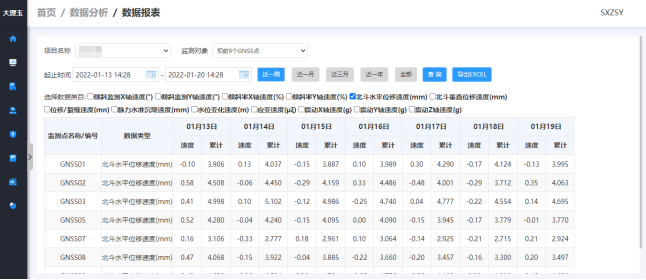

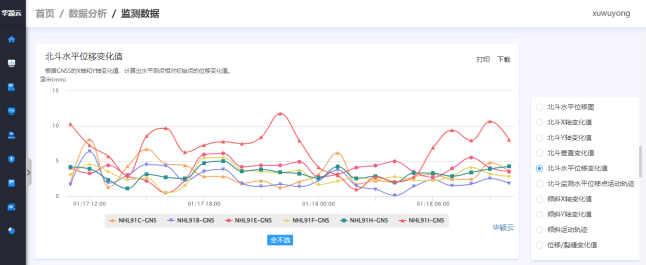

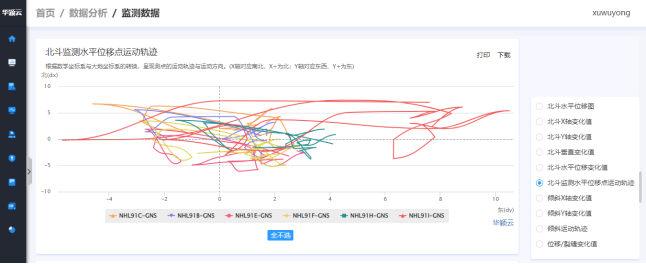

• l 表面位移、深部位移、浸润线、干滩、库水位等各种监测设备的数据采集展示

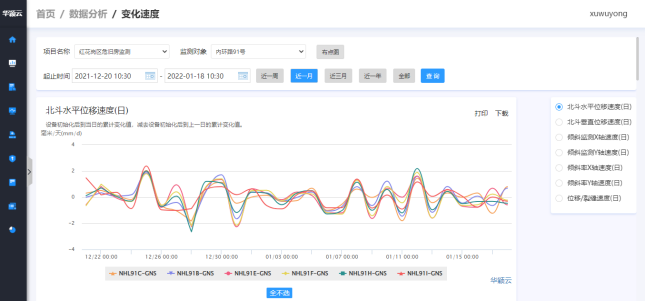

• l 体现各种监测数据的实时变化值、变化趋势、变化速度

• l 提前预设1~3级的预警值，变形达到预警值立即报警

• l 远程控制现场监测设备的在线状态
