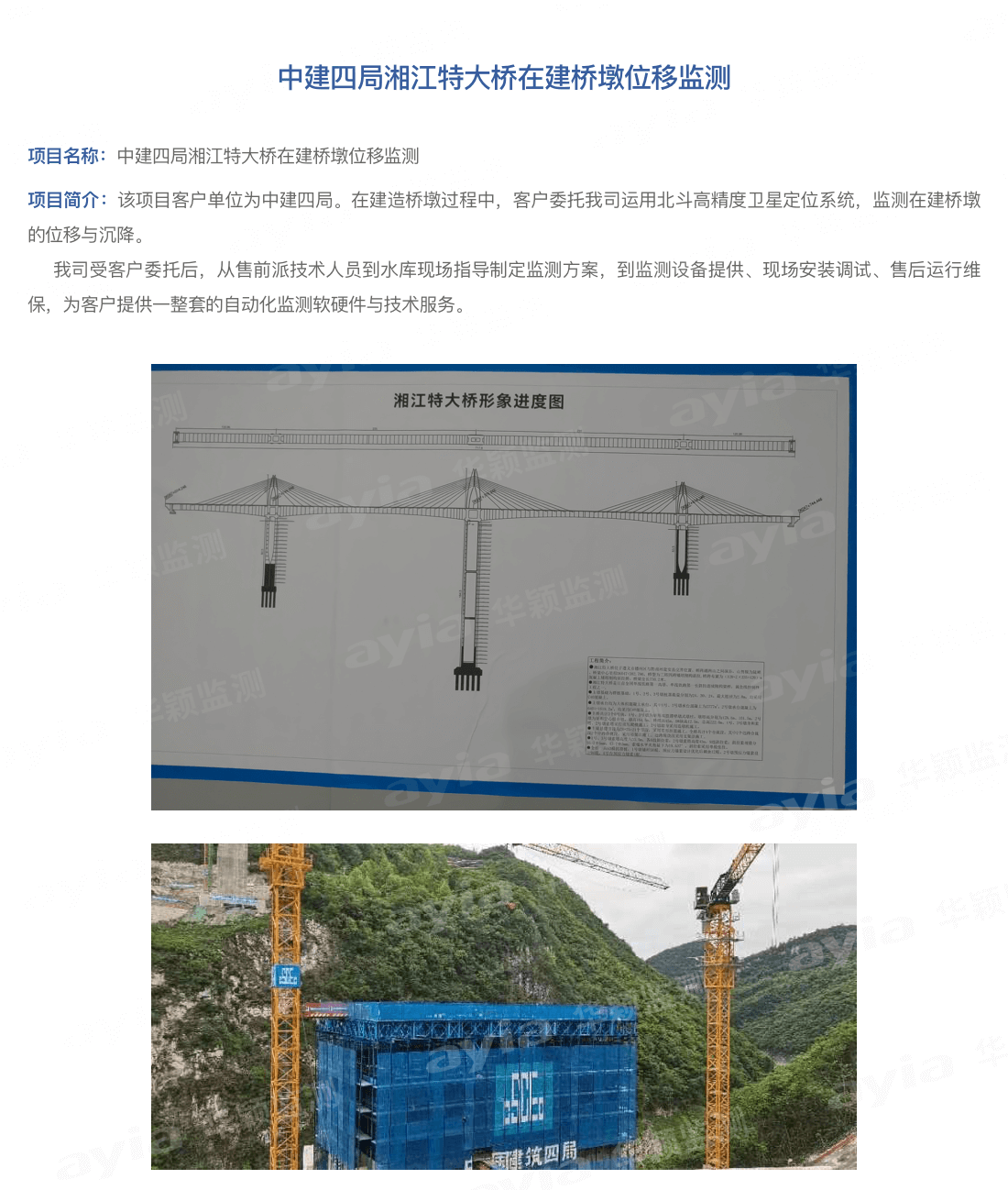

中建四局湘江特大桥在建桥墩位移监测项目案例

一、项目概况

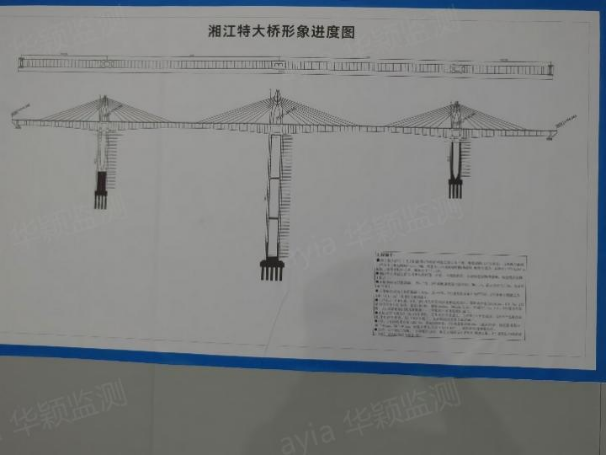

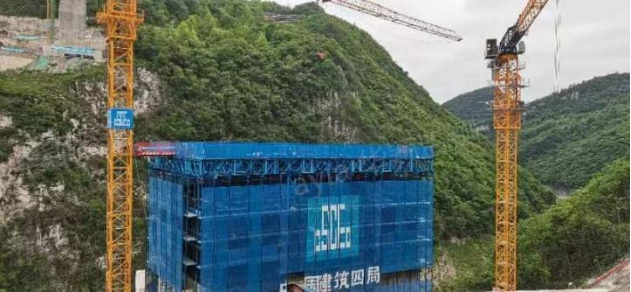

湘江特大桥为重点大型跨江在建桥梁项目，由中建四局负责施工建设。大桥处于跨江水域环境，受江水冲刷、施工荷载、地质扰动、温度应力等多重因素影响，在建桥墩在施工建设阶段极易产生水平位移、竖向沉降等变形。桥墩作为桥梁主要承重构件，施工期的变形管控直接关系工程施工安全与后续成桥质量。传统人工测量受江面环境、天气条件、夜间施工等条件制约，无法实现连续不间断观测。为强化施工过程风险管控，华颖监测开展本项目桥梁安全监测建设，针对在建桥墩部署自动化在线监测系统，实时获取桥墩位移、沉降变形数据，为现场施工调度、安全管控提供客观依据，防范施工期结构安全风险。

二、监测内容及设备配置

结合湘江特大桥水上施工工况，华颖监测定制适配在建工程的监测方案，聚焦桥墩施工期变形核心指标开展监测。

1. 桥墩位移及沉降监测：在各关键在建桥墩墩顶位置布设北斗高精度GNSS卫星定位终端，依托北斗GNSS高精度定位系统，全天候采集桥墩测点水平位移与竖向沉降数据，精准捕捉施工过程中桥墩的动态变形，及时识别偏移、沉降异常。

2. 供电系统：施工现场采用市电供电方式，保障北斗GNSS监测终端、采集设备持续稳定运转，实现7×24小时不间断采集，规避野外太阳能供电受阴雨、江面光照不足导致的断电、数据中断问题，适配施工现场连续作业需求。

3. 数据传输系统：配置无线4G传输模块，传感器采集的原始变形监测数据，通过4G无线网络远程传输至华颖监测云平台。无需敷设长距离有线通信线缆，减少水上施工布线难度，实现监测数据远程实时上云。

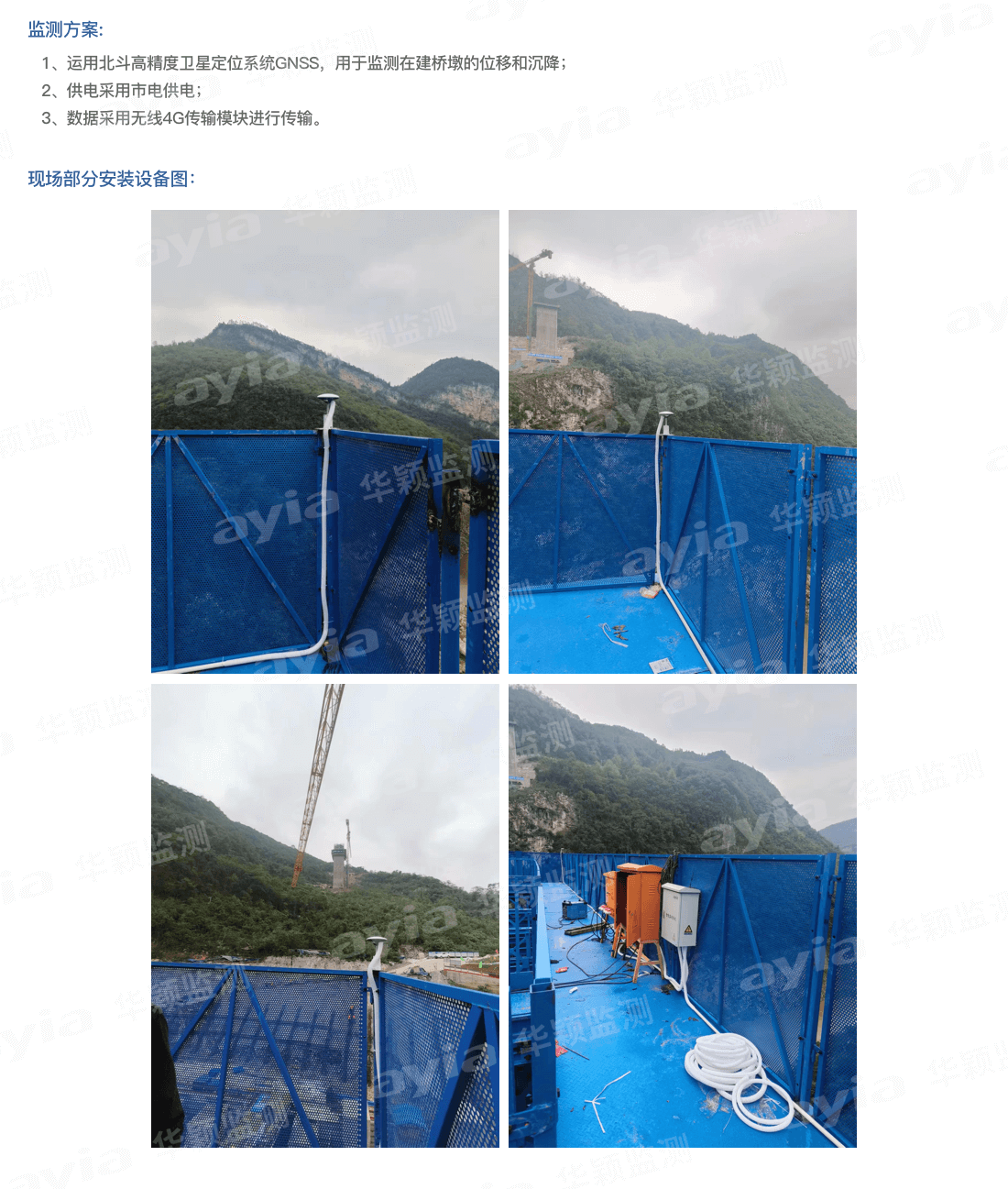

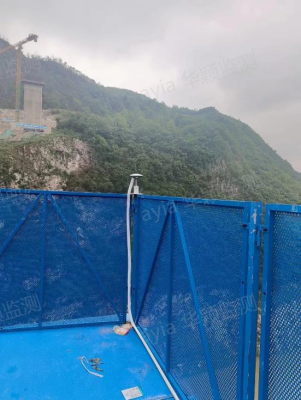

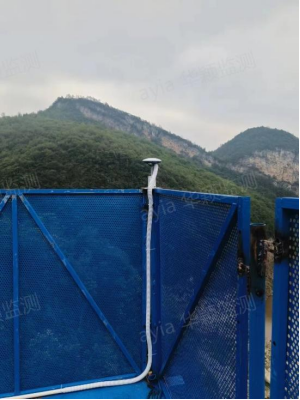

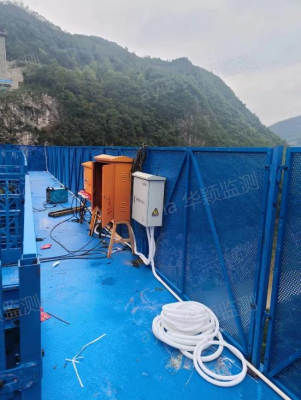

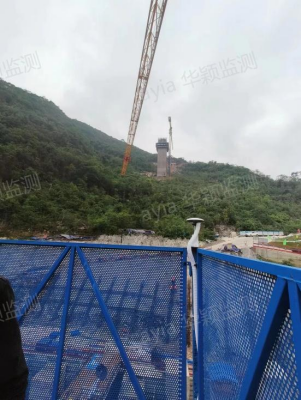

现场部分安装设备图：

三、项目主要功能

本套桥梁安全监测系统服务于大桥施工全过程，实现自动化数据采集、远程在线查看、异常预警、历史数据留存分析。系统无需人工到场开展测量作业，自动完成桥墩位移、沉降数据采集；项目管理人员可登录华颖监测云平台远程查看各桥墩实时监测数值与变化曲线，掌握在建桥墩实时健康状态。系统设置施工阶段变形警戒阈值，一旦监测数据超出安全限值，可触发预警提示，便于中建四局现场施工团队第一时间排查隐患，及时调整施工工序。平台完整保存全部历史监测数据，支持数据导出、趋势回溯分析，可用于施工复盘、工序优化，辅助施工技术人员研判桥墩变形发展规律。

 四、项目实施效益

本项目通过华颖监测北斗GNSS自动化监测方案，解决跨江在建桥墩人工测量难度大、频次有限的痛点，把间断式人工复测转变为全天候不间断的。在湘江特大桥施工周期内，持续掌握桥墩位移沉降变化情况，实现施工风险前置预警，有效保障跨江桥梁主体施工安全，规避因桥墩变形带来的工程质量及安全事故。监测形成的完整数据库，为项目施工技术总结、竣工验收提供重要参考，同时也为大跨江大桥在建阶段的变形监测积累可复用的实践经验。
