华颖监测-浙江省嘉兴市嘉善县地藏庵桥梁自动化监测

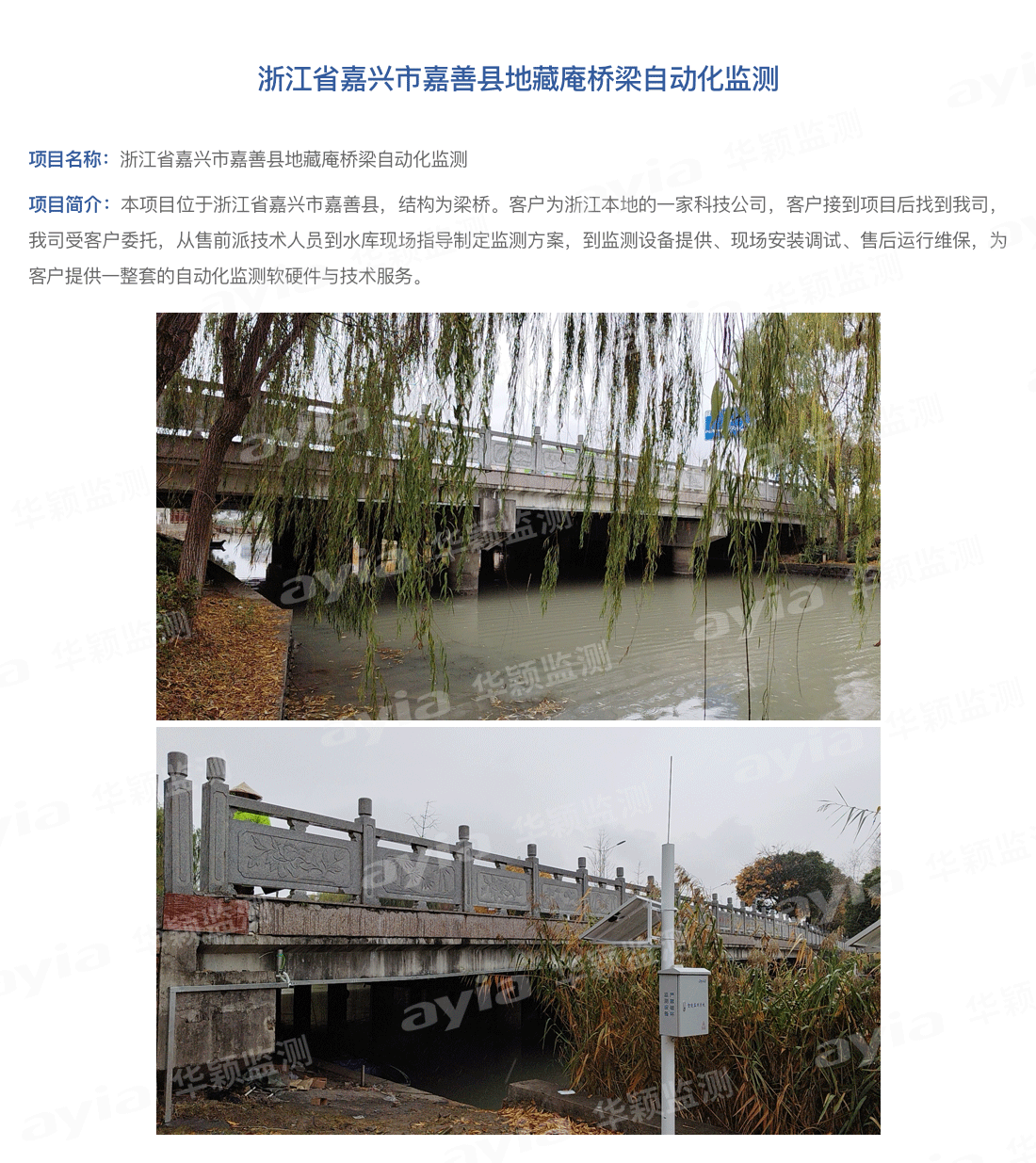

一、项目概述

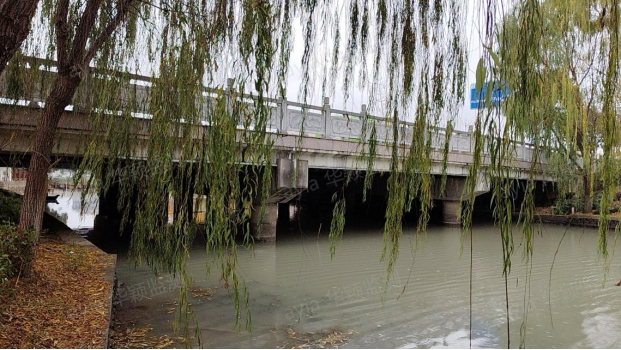

本项目为华颖监测在浙江嘉兴嘉善县落地的市政桥梁智能化监测重点项目，针对嘉善县地藏庵桥实施全周期桥梁安全监测与桥梁健康监测自动化管控体系建设。地藏庵桥坐落于嘉善县晋阳西路与环西南路交汇处，紧邻城区道路及校园片区，是嘉善县城核心通行市政桥梁，承担周边居民通勤、道路交通疏导的重要功能。桥梁长期服役于城区复杂工况，受日常车流荷载、雨水侵蚀、温差变化、河道水位波动等因素影响，结构易产生疲劳退化、微小变形及隐性病害。华颖监测搭建全天候自动化智能监测系统，实现桥梁结构状态实时感知、数据智能分析、风险提前预警，全面提升城区市政桥梁安全运维与智慧化管养水平。

二、项目工况与监测痛点

嘉善县地处江南水乡，河网密布、雨水充沛、空气湿度大，地藏庵桥作为城区核心市政桥梁，通行频次高、人流车流密集，长期持续受力，相较于偏远桥梁，结构损耗更快、安全管控标准更高。传统人工巡检模式，无法适配城区高频通行桥梁的安全管控需求，也是本次开展桥梁安全监测、桥梁健康监测自动化建设的核心痛点。

1. 隐性结构病害难以排查：桥梁基础沉降、墩台倾斜、梁体微裂缝、结构振动疲劳等隐性病害，无明显外在表象，人工目视巡检无法精准识别，长期累积易引发结构性安全隐患。

2. 水乡气候监测存在盲区：江南雨季漫长、多阴雨大雾天气，潮湿环境易加速桥梁混凝土碳化、钢筋锈蚀，恶劣天气下人工巡检受限，无法实现24小时不间断监测，存在管控空档。

3. 车流荷载动态风险无法量化：城区车流往复冲击、车辆荷载大小不一，长期动态荷载造成的结构变形速率、疲劳损伤程度，无法通过人工检测量化分析，风险研判缺乏精准数据支撑。

4. 市政桥梁管养精细化不足：传统定期巡检、事后维修的模式，养护决策依赖经验，无法根据桥梁实时健康状态动态调整管养方案，易出现漏检、过度养护或养护滞后等问题。

针对以上城区市政桥梁管控短板，华颖监测定制专属自动化监测方案，通过多维传感设备与云端智能平台，实现地藏庵桥风险前置管控、数据化精准运维。

三、自动化监测技术方案

结合嘉善水乡气候特征与地藏庵桥市政通行结构特性，华颖监测采用多设备融合、无损布设的自动化监测方案，聚焦桥梁基础、桥墩、梁体、桥面承重结构、关键裂缝点位等核心受力部位，搭建全覆盖桥梁安全监测与桥梁健康监测感知网络，设备适配江南高湿、多雨、温差多变的野外工况，具备防潮、防雷、抗干扰、高稳定性等优势。

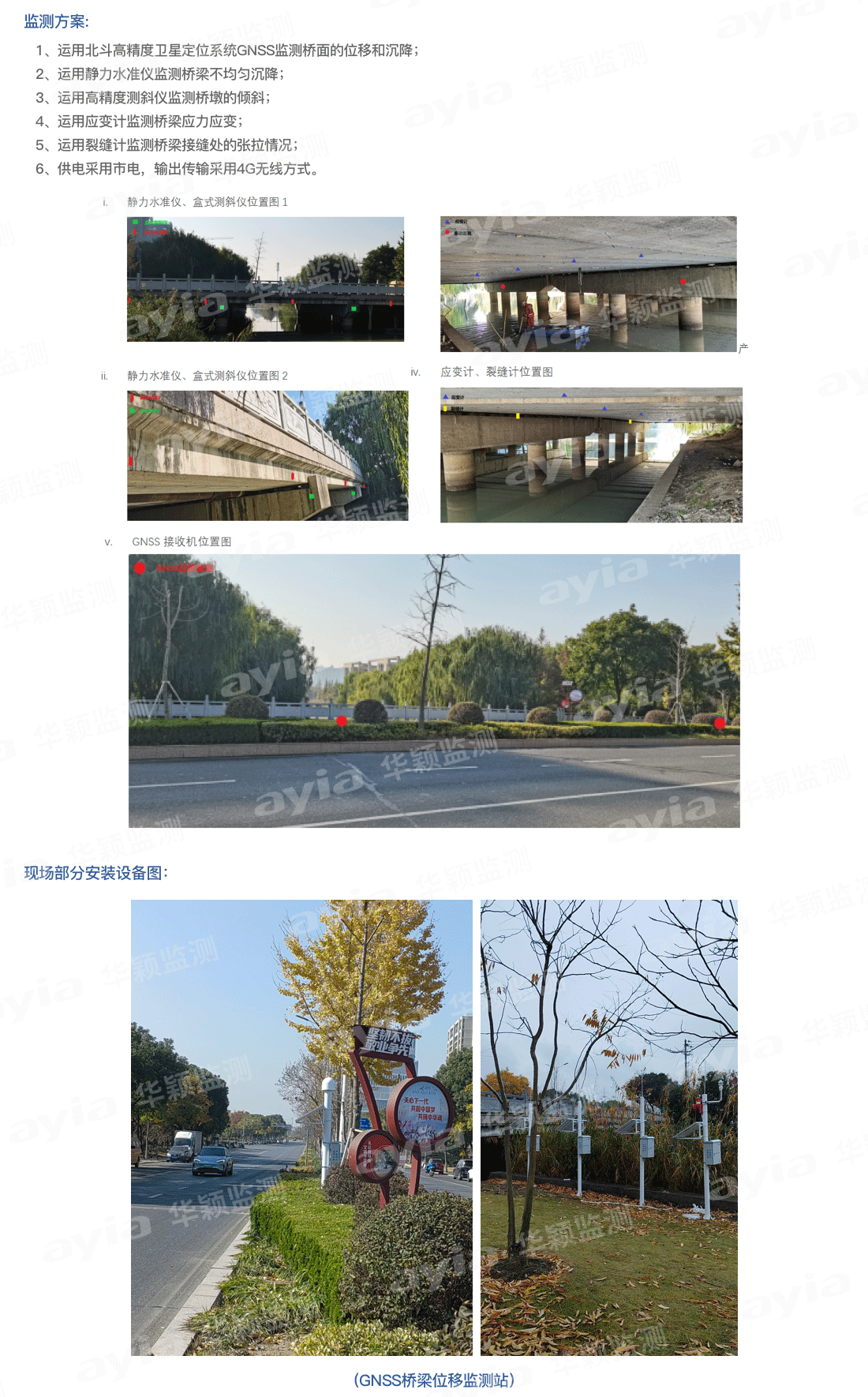

监测方案：

Ø 运用北斗高精度卫星定位系统GNSS监测桥面的位移和沉降；

Ø 运用静力水准仪监测桥梁不均匀沉降；

Ø 运用高精度测斜仪监测桥墩的倾斜；

Ø 运用应变计监测桥梁应力应变；

Ø 运用裂缝计监测桥梁接缝处的张拉情况；

Ø 供电采用市电，输出传输采用4G无线方式。

系统核心监测参数涵盖：桥梁基础不均匀沉降、桥墩侧向倾斜位移、梁体结构振动频率、关键部位裂缝开合度、构件局部相对位移等核心指标。通过云端平台实时采集、汇总分析数据，精准计算结构变形量、变化速率、疲劳波动趋势，精准捕捉人工巡检无法识别的毫米级微小形变与渐进式病害，全方位研判桥梁结构健康状态与运行稳定性。

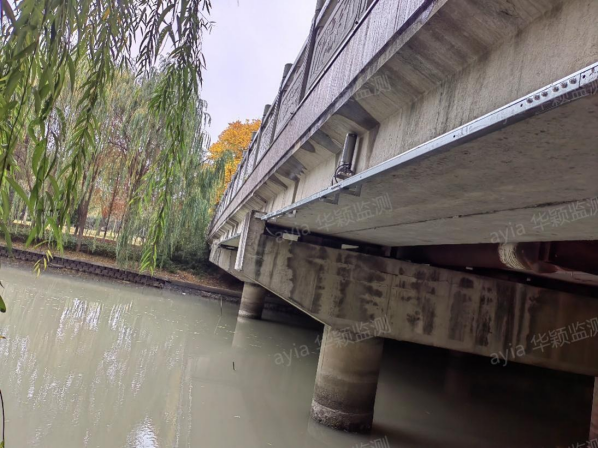

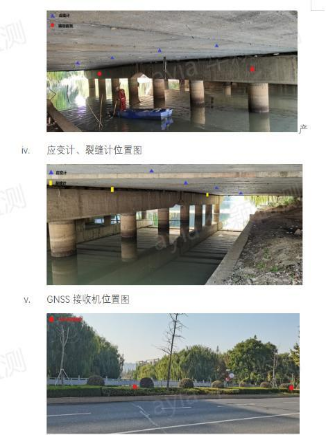

现场部分安装设备图：

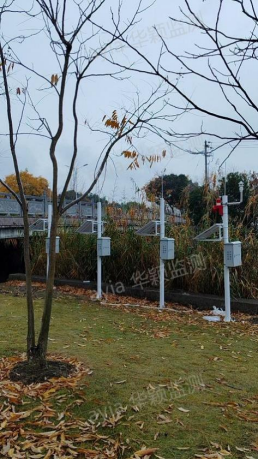

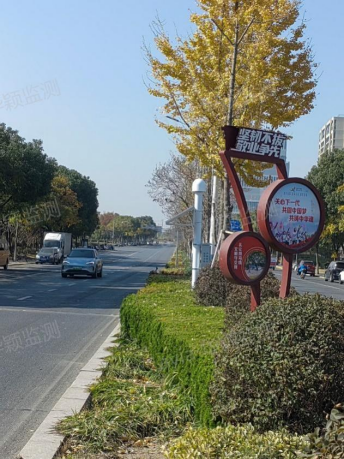

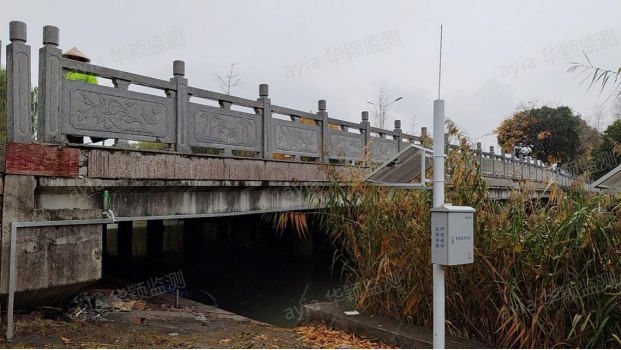

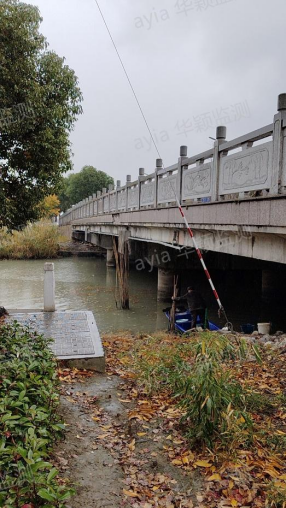

（GNSS桥梁位移监测站）

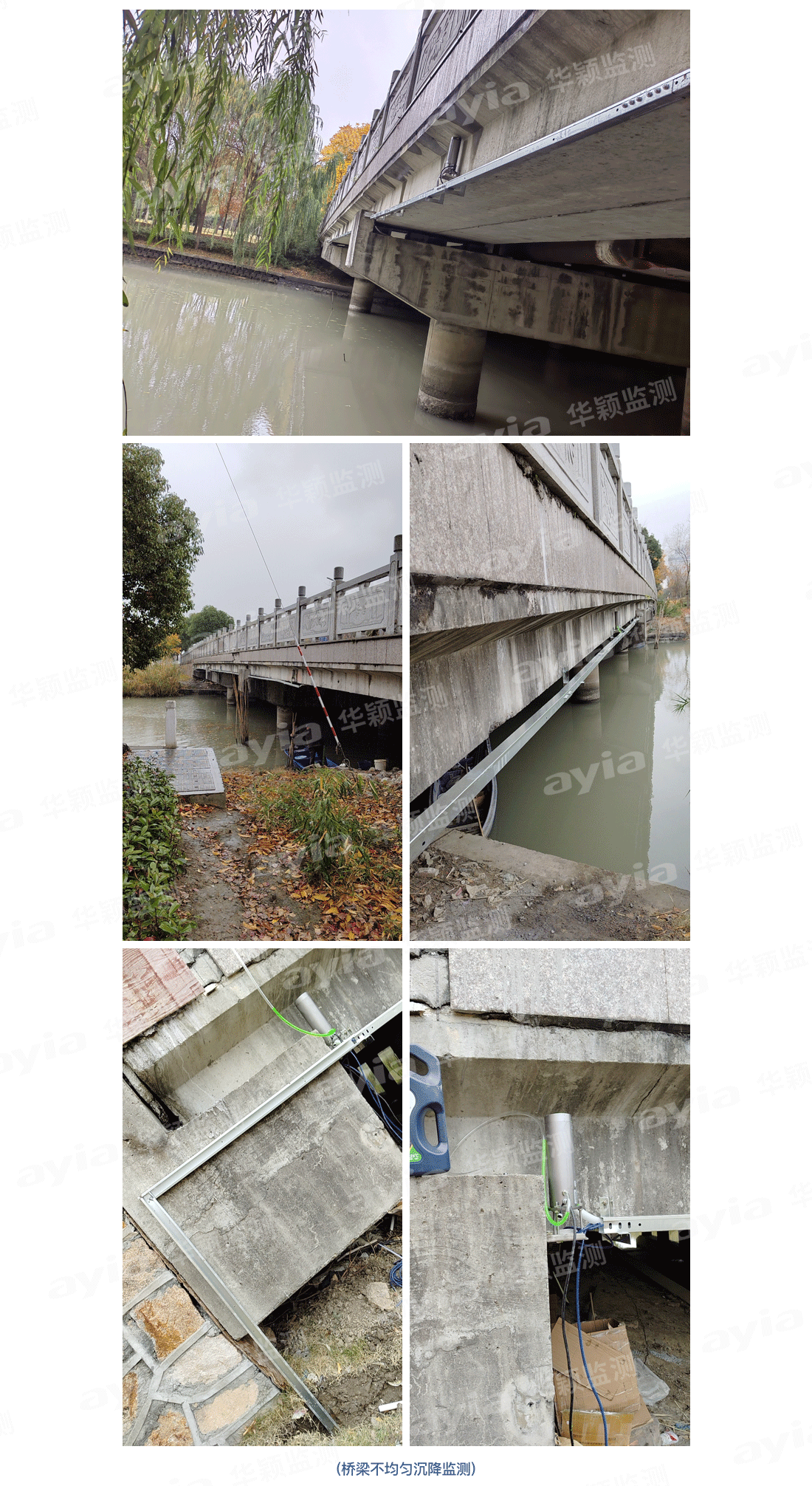

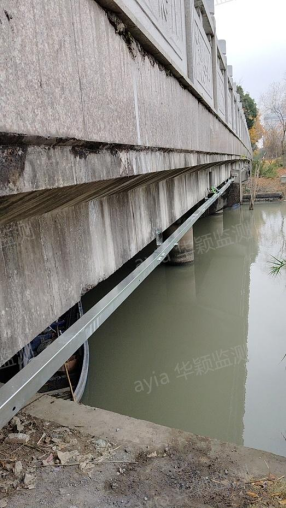

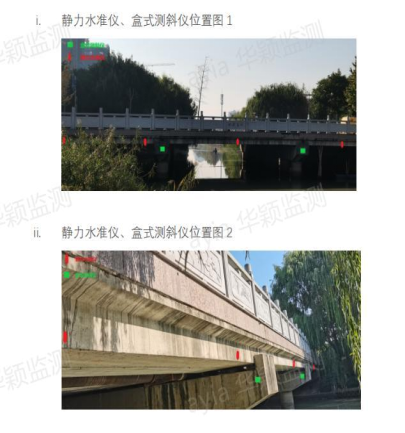

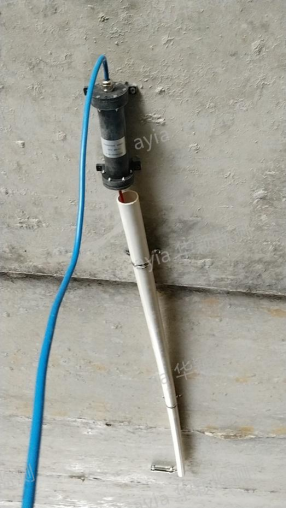

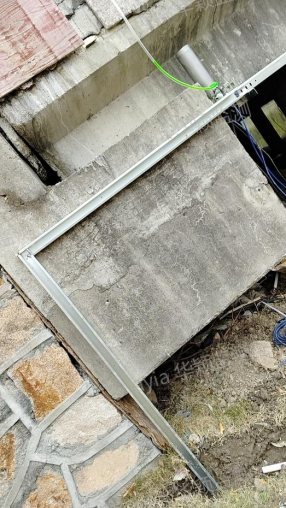

（桥梁不均匀沉降监测）

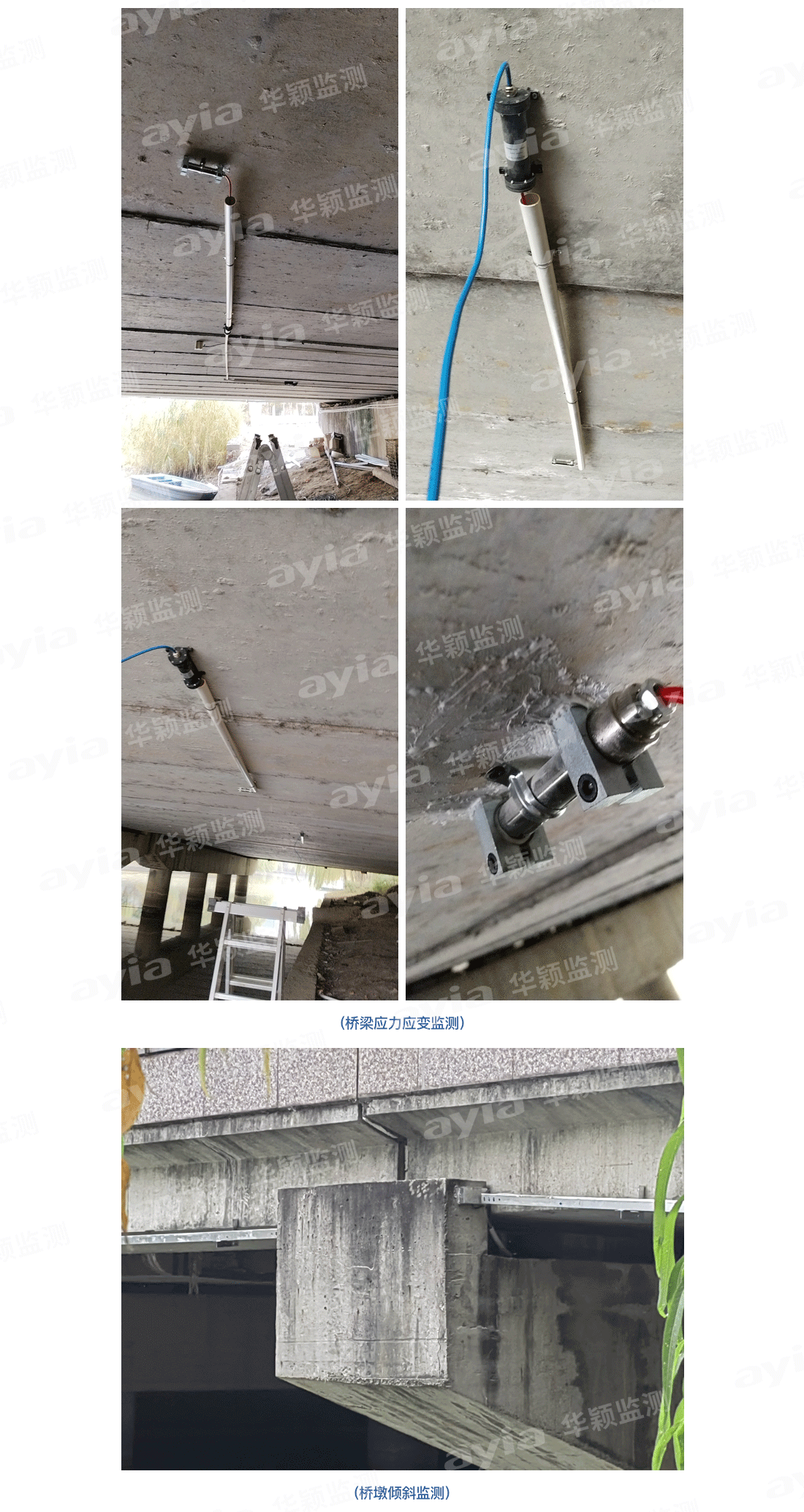

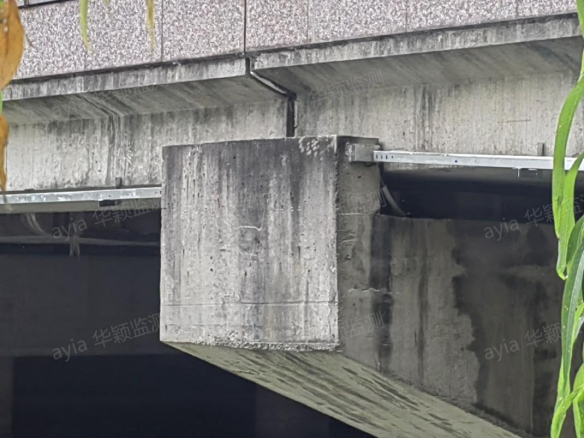

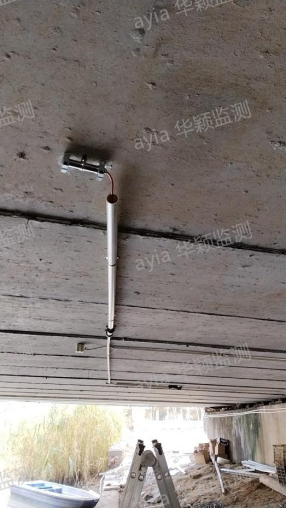

（桥梁应力应变监测）

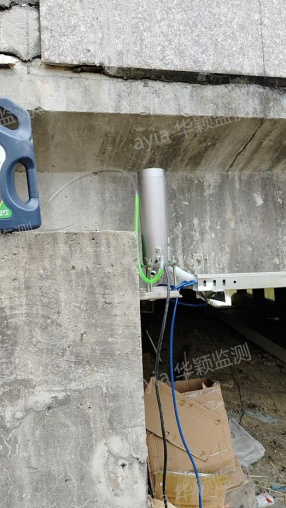

（桥墩倾斜监测）

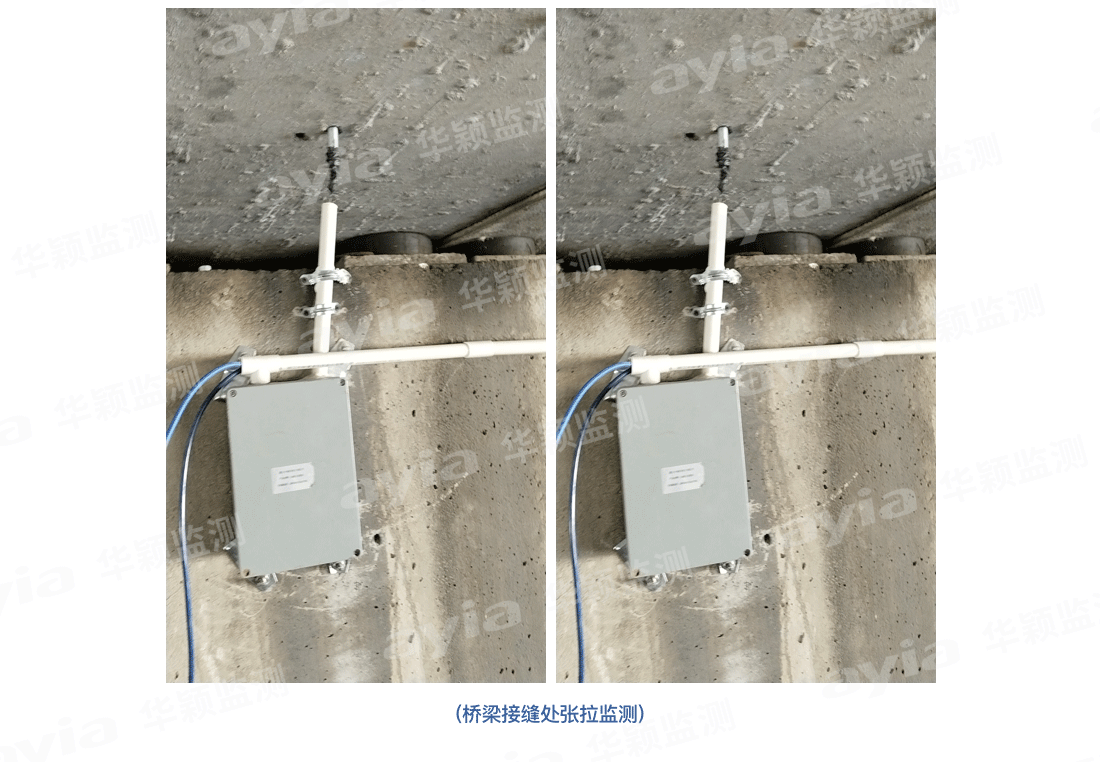

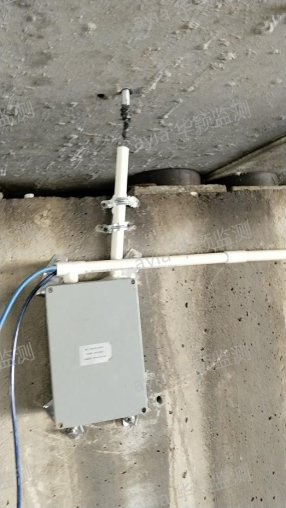

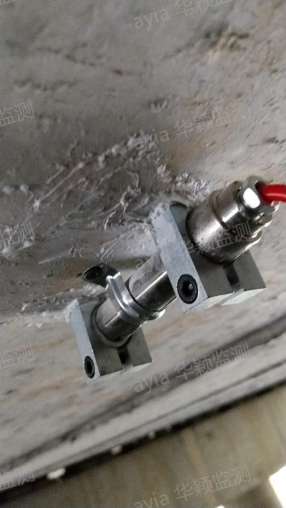

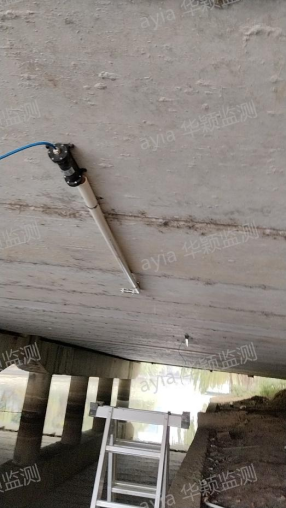

（桥梁接缝处张拉监测）

四、系统核心智能功能

1、全天候自动化健康状态感知

华颖监测桥梁健康监测系统实现7×24小时不间断自动化数据采集，全天候动态跟踪地藏庵桥结构变化，精准捕捉结构疲劳、微变形、隐性开裂等渐进式病害，彻底填补雨季、夜间、恶劣天气的监测空白，实现隐患早发现、早跟踪、早研判。

2、多级智能预警，筑牢通行安全防线

系统结合市政桥梁安全标准自定义多级预警阈值，当桥梁沉降、倾斜、裂缝、振动等监测数据超标或出现异常波动时，自动触发声光及消息推送预警，构建桥梁安全监测智能化闭环预警体系，提前规避梁体破损、结构失稳等安全风险，保障城区人车通行安全。

3、数据建档，支撑精细化管养

平台长期储存全维度监测数据，自动生成日、周、月结构变化曲线及分析报表，建立地藏庵桥专属健康电子档案，完整记录桥梁长期服役状态，为桥梁安全评级、病害修复、养护加固、日常运维决策提供权威、连续的数据依据。

4、无人值守智能运维，降本增效

整套桥梁健康监测系统适配江南水乡复杂工况，全自动运行、免频繁人工值守维护，大幅降低人工巡检成本与运维压力，实现市政桥梁常态化、自动化、智慧化安全管控。

五、项目实施价值与核心优势

1. 消除城区桥梁安全隐患：通过自动化实时监测，精准预判桥梁结构病害发展趋势，提前化解城区高频通行桥梁的结构性安全风险，保障片区道路交通平稳有序。

2. 提升市政桥梁智慧管养水平：以精准监测数据替代传统经验化管养，实现养护决策科学化、病害处置精准化，有效降低桥梁长期运维成本，提升城市基础设施管护精细化水平。

3. 工况适配性强、施工友好：设备无损布设、无线传输、自主供电，不影响桥梁正常通行，适配江南多雨高湿环境，运行稳定、抗干扰能力强。

4. 标准化监测体系落地：华颖监测依托成熟的桥梁安全监测、桥梁健康监测技术经验，为嘉善城区市政桥梁智慧化改造、安全管控升级提供标准化解决方案。

六、项目总结

嘉善县地藏庵桥自动化监测项目的落地，有效解决了江南水乡城区市政桥梁隐性病害难排查、恶劣天气监测盲区、人工管养效率低等行业痛点，构建了自动化、全覆盖、高精度的桥梁安全监测与桥梁健康监测智慧管控体系。华颖监测以专业化技术、场景化定制方案，为城市市政桥梁安全稳定运行、智慧化管养升级提供坚实的技术保障。
