华颖监测-深圳市罗湖区银湖山体育公园桥梁自动化监测

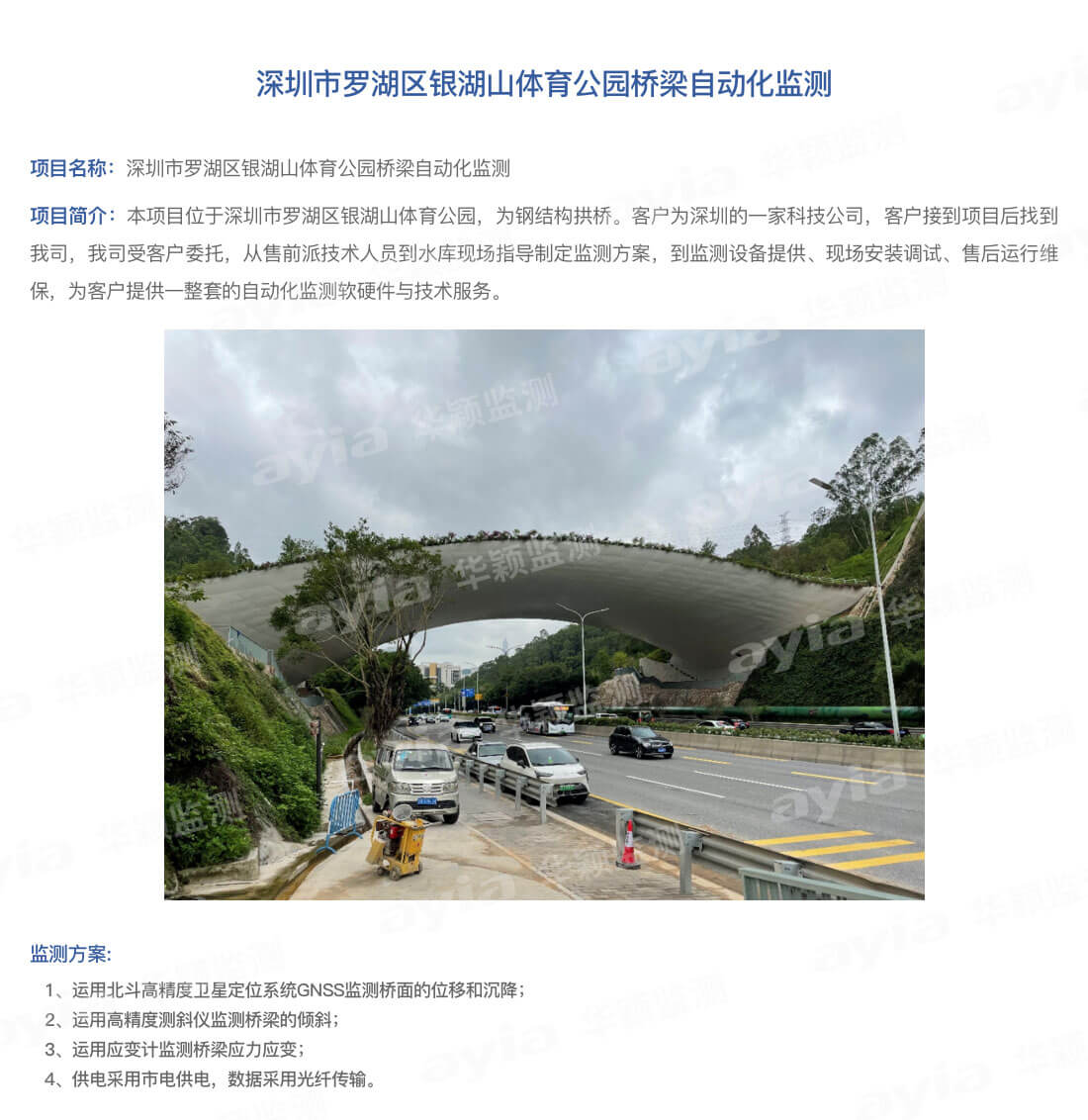

一、项目概述

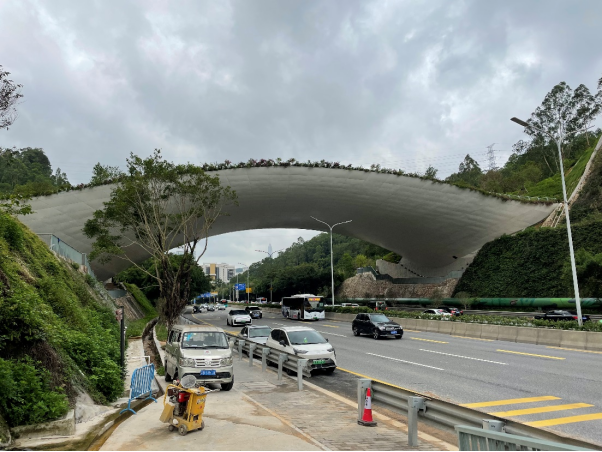

本项目为华颖监测落地深圳罗湖区重点生态景观桥梁智能化监测项目，针对银湖山体育公园鲲鹏径系列生态廊桥实施专业化桥梁安全监测与桥梁健康监测自动化管控建设。该系列桥梁是深圳市“山海连城”计划、罗湖区“八园连通”核心节点工程，包含鲲鹏径二号桥、三号桥等生态连廊，采用“小跳岛+长廊桥”创新设计，兼顾市民人行休闲通行与野生动物生态迁徙功能，串联银湖山郊野公园与红岗公园生态绿脉，是城市生态廊道与民生景观融合的标志性桥梁。为保障生态廊桥长期安全稳定运营、补齐景观桥梁精细化管养短板，华颖监测搭建7×24小时无人值守自动化监测体系，实时掌握桥梁结构健康状态，实现风险前置预警、数据化智慧管养，筑牢城市生态景观桥梁安全防线。

二、项目工况与监测痛点

银湖山体育公园生态廊桥坐落城市山林片区，属于露天野外景观桥梁，兼具人行通行、生态保育、景观展示多重功能，长期受深圳沿海高温高湿、台风暴雨、季风大风等气候影响，同时持续承受市民步行荷载、山林环境温差形变、植被覆土自重等多重作用，结构长期处于动态受力状态。传统人工巡检模式无法适配生态景观桥梁的高标准管护需求，也是本次开展桥梁安全监测、桥梁健康监测自动化建设的核心痛点。

1. 隐性结构病害难以人工识别：生态廊桥为大跨度装配式结构，基础微沉降、梁体轻微倾斜、结构应力疲劳、衔接部位微裂缝等隐性病害无直观表象，人工巡检只能排查表面破损，无法预判结构性隐患累积风险。

2. 台风暴雨天气存在监测盲区：深圳常年多发台风、强降雨、大风天气，极端天气易引发桥梁结构晃动、基础土体扰动、构件形变加剧，恶劣工况下人工无法进场巡检，存在极大监测空档与安全隐患。

3. 景观桥梁管护标准高、容错率低：作为城市网红生态景观桥梁，人流量大、公共属性强，一旦出现结构异常极易引发安全事故，传统定期巡检、事后整改的模式滞后性强，无法满足常态化安全管控要求。

4. 动态形变无法量化分析：人行荷载、山林温湿度变化、季节温差带来的往复形变，人工无法量化变形速率与变化趋势，养护决策缺乏精准数据支撑，难以实现精细化管护。

针对以上生态景观桥梁管控短板，华颖监测定制轻量化、无损化、高适配的自动化监测方案，实现银湖山生态廊桥全天候、高精度智慧监测。

三、自动化监测技术方案

结合银湖山生态廊桥大跨度、景观化、野外露天、高湿多风的专属工况，华颖监测采用无损布设、轻量化多设备融合监测方案，避开桥梁景观面层与生态植被区域，聚焦桥梁基础、墩台、大跨度梁体、结构衔接节点、关键受力部位，搭建全覆盖桥梁安全监测与桥梁健康监测感知网络。设备专为深圳沿海气候定制，具备防雷、防潮、抗风、耐高温、抗干扰特性，适配山林野外长期稳定运行。

监测方案：

Ø 运用北斗高精度卫星定位系统GNSS监测桥面的位移和沉降；

Ø 运用高精度测斜仪监测桥梁的倾斜；

Ø 运用应变计监测桥梁应力应变；

Ø 供电采用市电供电，数据采用光纤传输。

系统核心监测参数涵盖：桥梁基础不均匀沉降、梁体侧向倾斜、结构动态振动频率、环境风雨温湿度等指标。通过云端平台实时采集、汇总运算，精准捕捉毫米级微小形变与渐进式结构疲劳，智能分析结构变形趋势与变化速率，全方位研判生态廊桥整体稳定性与健康状态。

现场部分安装设备图：

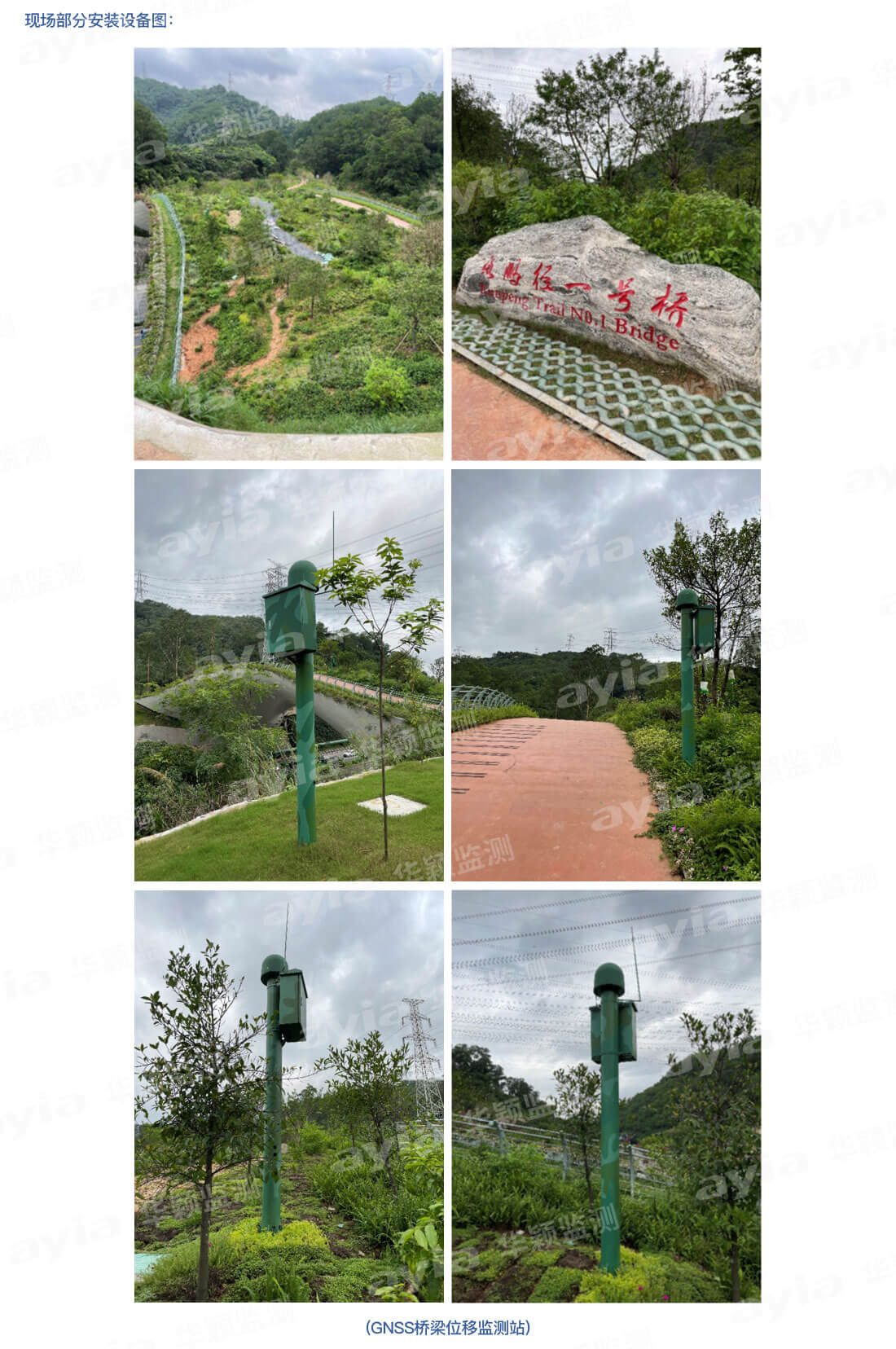

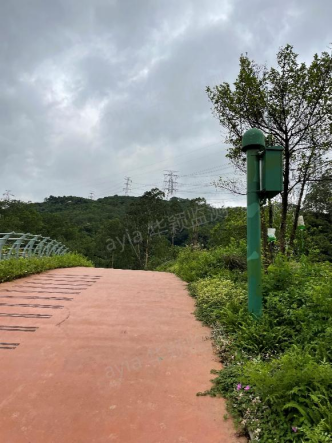

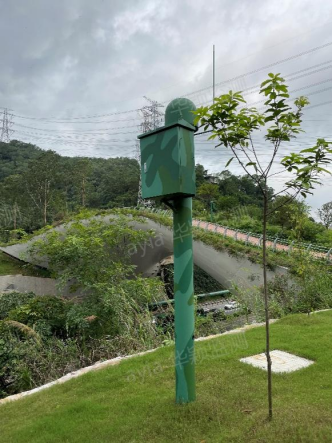

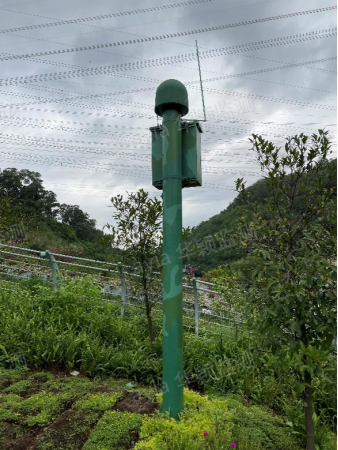

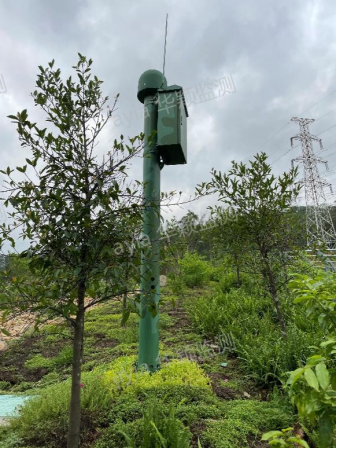

（GNSS桥梁位移监测站）

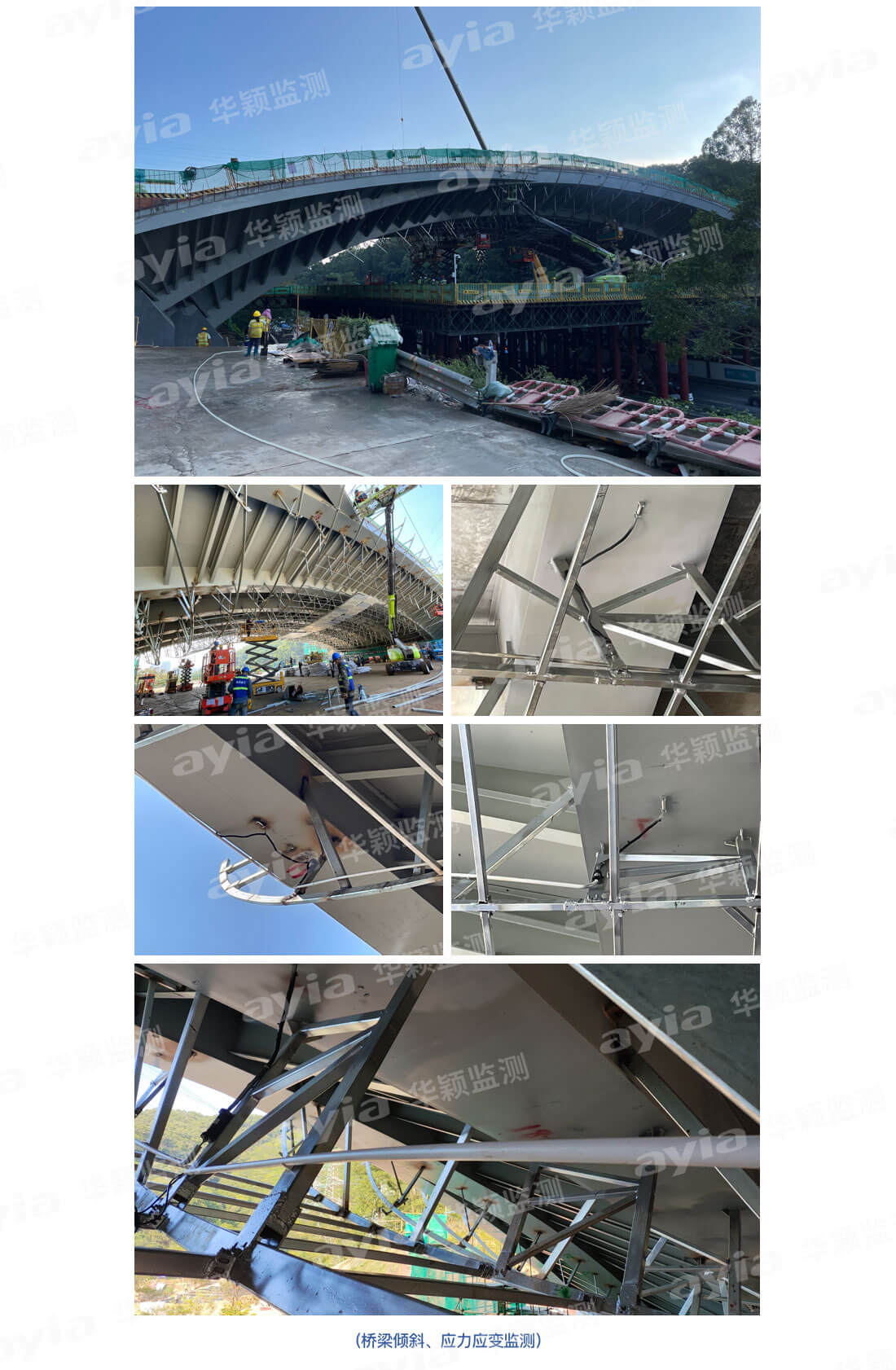

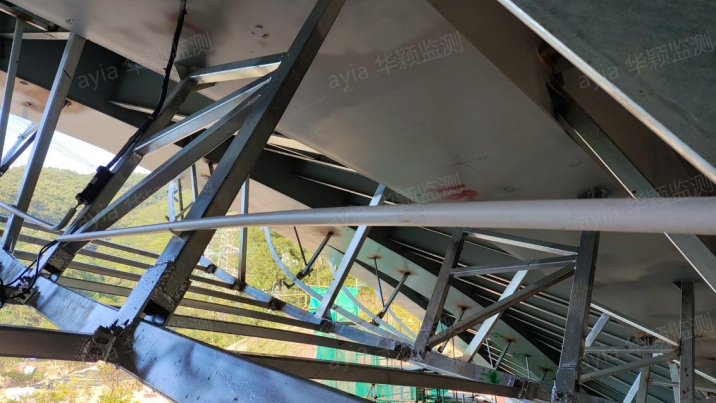

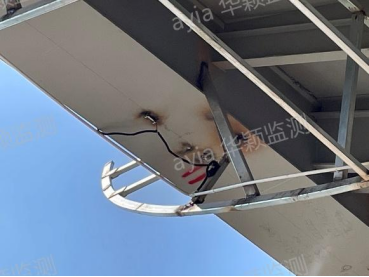

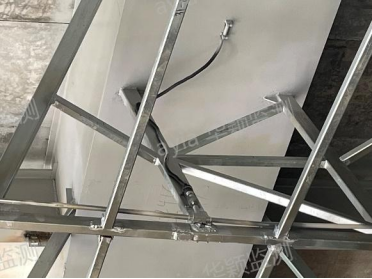

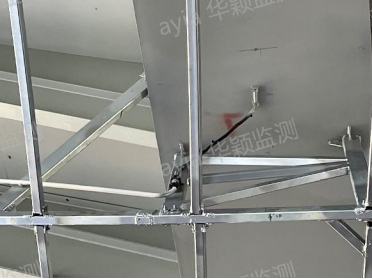

（桥梁倾斜、应力应变监测）

四、系统核心智能功能

1、全天候自动化健康状态感知

华颖监测桥梁健康监测系统实现7×24小时不间断数据采集，全天候动态跟踪银湖山生态廊桥结构变化，精准捕捉人工巡检无法识别的隐性病害、微变形与结构疲劳，彻底填补夜间、台风暴雨、大风天气的监测空白，实现隐患早发现、早跟踪、早研判。

2、多级智能预警，保障公共通行安全

系统结合景观生态桥梁安全标准设置多级预警阈值，当桥梁沉降、倾斜、裂缝、振动等数据异常超标时，自动触发消息推送预警，构建桥梁安全监测智能化闭环预警体系，提前规避结构形变、构件失效等安全风险，保障市民休闲通行安全与生态廊道稳定运行。

3、智能数据建档，支撑生态桥梁精细化管养

平台长期储存全维度监测数据，自动生成变化曲线与分析报表，建立银湖山生态廊桥专属健康电子档案，完整记录桥梁长期服役状态，为桥梁安全评估、景观养护、结构加固、日常运维决策提供权威、连续的数据依据。

4、轻量化无人运维，适配景观生态场景

整套桥梁健康监测系统设备小巧美观、无损安装、全自动运行，无需频繁人工值守维护，不影响桥梁景观效果与生态迁徙功能，完美适配城市公园生态景观桥梁的特殊管护需求。

五、项目实施价值与核心优势

1. 守护城市生态廊道安全：全方位监测生态廊桥结构健康状态，有效规避台风、暴雨、人流荷载引发的结构安全风险，保障民生通行与生态廊道双重功能稳定发挥。

2. 赋能景观桥梁智慧化管养：以精准监测数据替代传统经验化管护，实现病害精准处置、养护科学决策，大幅提升城市生态景观桥梁精细化、智慧化运维水平。

3. 生态友好、施工零破坏：采用无损轻量化布设方案，不破坏桥面景观、生态植被与桥梁主体结构，完美适配公园景观类桥梁监测场景。

4. 场景化定制监测体系：华颖监测针对深圳沿海气候、生态廊桥结构特性定制专属方案，依托成熟的桥梁安全监测、桥梁健康监测经验，为城市生态桥梁安全管控提供标准化解决方案。

六、项目总结

深圳市罗湖区银湖山体育公园生态桥梁自动化监测项目，针对性解决了城市景观生态桥梁隐性病害难排查、极端天气监测盲区、人工管养精度不足等行业痛点，构建了全覆盖、自动化、高精度的桥梁安全监测与桥梁健康监测智慧管控体系。华颖监测以生态友好、技术专业、运维高效的定制化方案，为深圳“山海连城”生态廊道安全稳定运营、城市基础设施智慧化升级提供坚实技术保障。
