佳木斯市西林桥梁智能安全监测项目案例

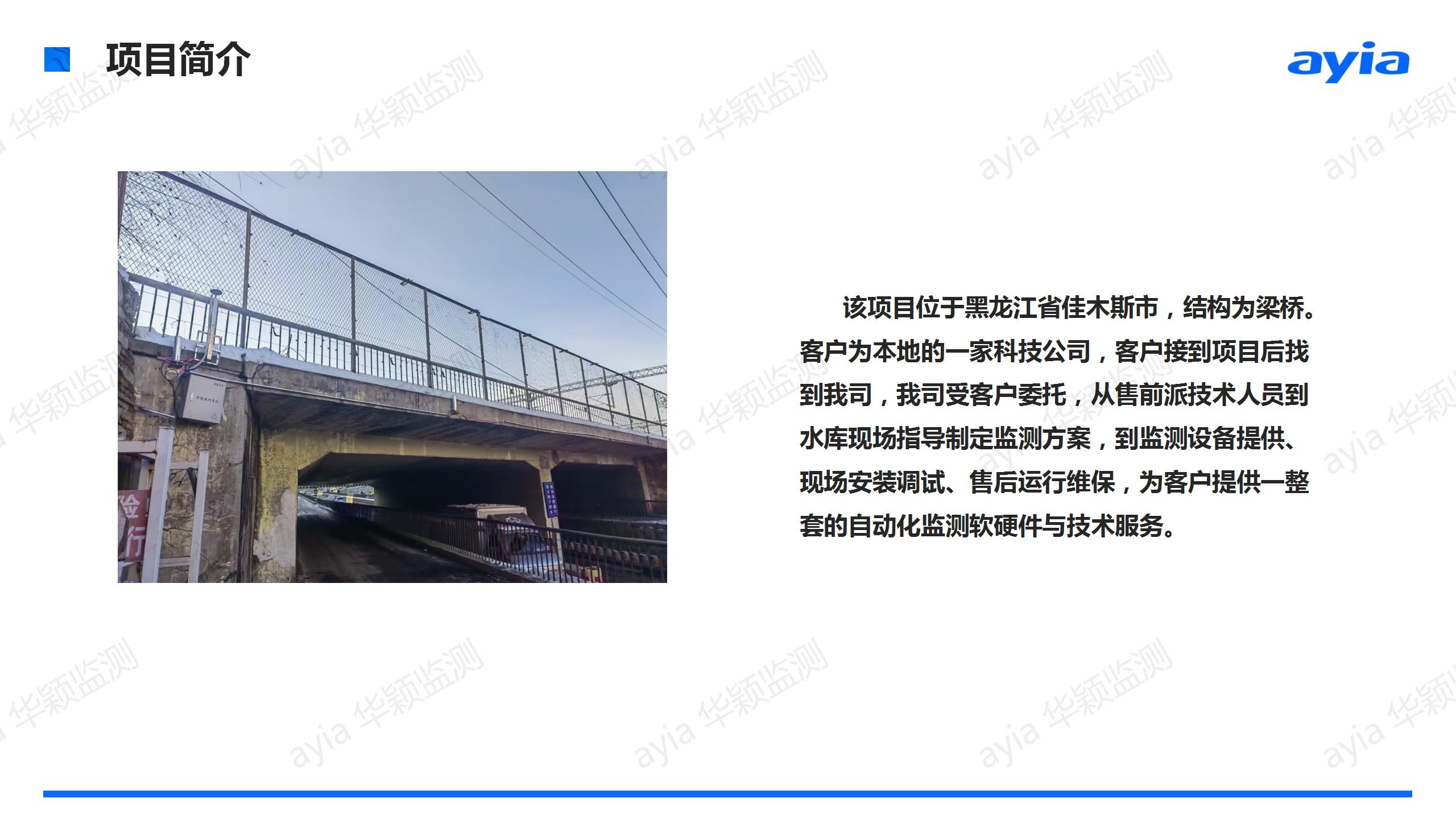

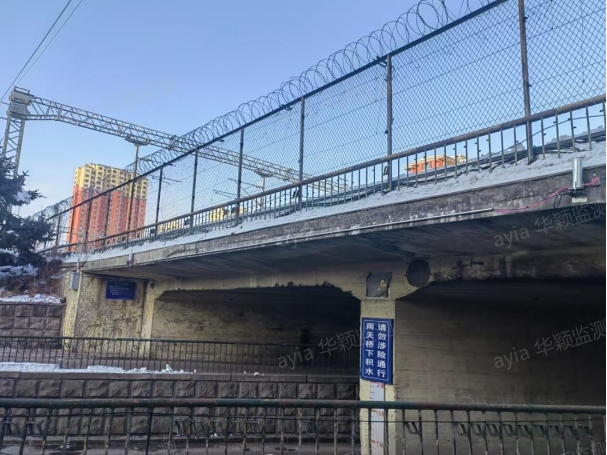

一、项目概况

佳木斯市西林桥梁作为区域重要交通枢纽，承担着城市内部车辆通行的重要功能。桥梁长期承受机动车往复荷载作用，叠加温度交变、雨水侵蚀、地基地质变化等外界因素影响，桥梁结构易发生桥面位移、沉降、桥墩倾斜等潜在病害。传统人工巡检受天气、人员、时间限制，难以做到全天候、不间断掌握桥梁结构的细微变形，无法及时捕捉早期结构隐患。为补齐桥梁安全管控短板，落实桥梁数字化运维要求，华颖监测为本项目搭建专业化桥梁健康监测、桥梁安全监测一体化在线监测系统，对桥梁关键结构部位开展自动化实时监测，持续采集结构变形数据，实现隐患早发现、早预警，为桥梁养护决策、安全评估、应急处置提供科学的数据支撑。

二、监测内容及设备配置

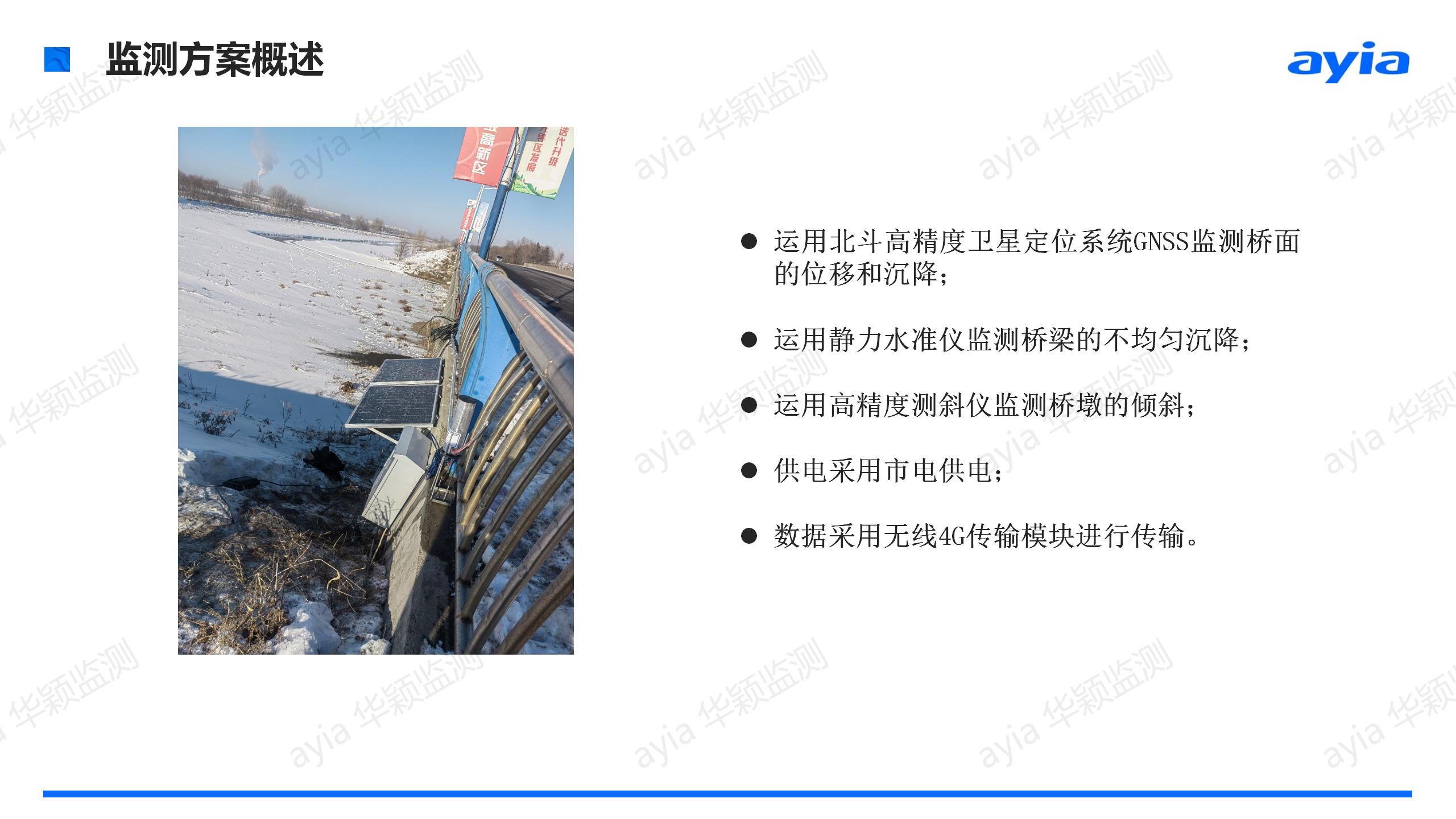

结合西林桥梁现场工况与结构特点，华颖监测针对性选型配套监测设备，覆盖位移、沉降、倾斜核心监测指标。

1. 桥面位移与沉降监测：布设北斗高精度GNSS卫星定位终端，依托北斗GNSS定位系统，实时获取桥面关键测点的水平位移、竖向沉降数据，精准捕捉桥面整体及局部位置的变形情况。

2. 桥梁不均匀沉降监测：在桥梁关键断面安装静力水准仪，多点位同步采集沉降数据，有效识别桥梁不同位置的沉降差值，及时发现桥梁不均匀沉降风险，规避因沉降差异带来的结构开裂等问题。

3. 桥墩倾斜监测：桥墩是桥梁承重的核心构件，现场布设高精度测斜仪，对桥墩开展不间断监测，捕捉桥墩侧向倾斜角度变化，预判桥墩偏移、失稳等安全隐患。

4. 供电系统：项目现场采用市电供电模式，保障整套桥梁健康监测硬件设备7×24小时稳定运行，避免太阳能供电受光照影响造成的数据断采问题。

5. 数据传输系统：搭载4G无线传输模块，各类传感器采集到的原始监测数据，通过4G无线网络实时回传至华颖监测云平台，无需大规模开挖敷设通信线缆，降低现场施工难度，管理人员可远程调取全部监测信息。

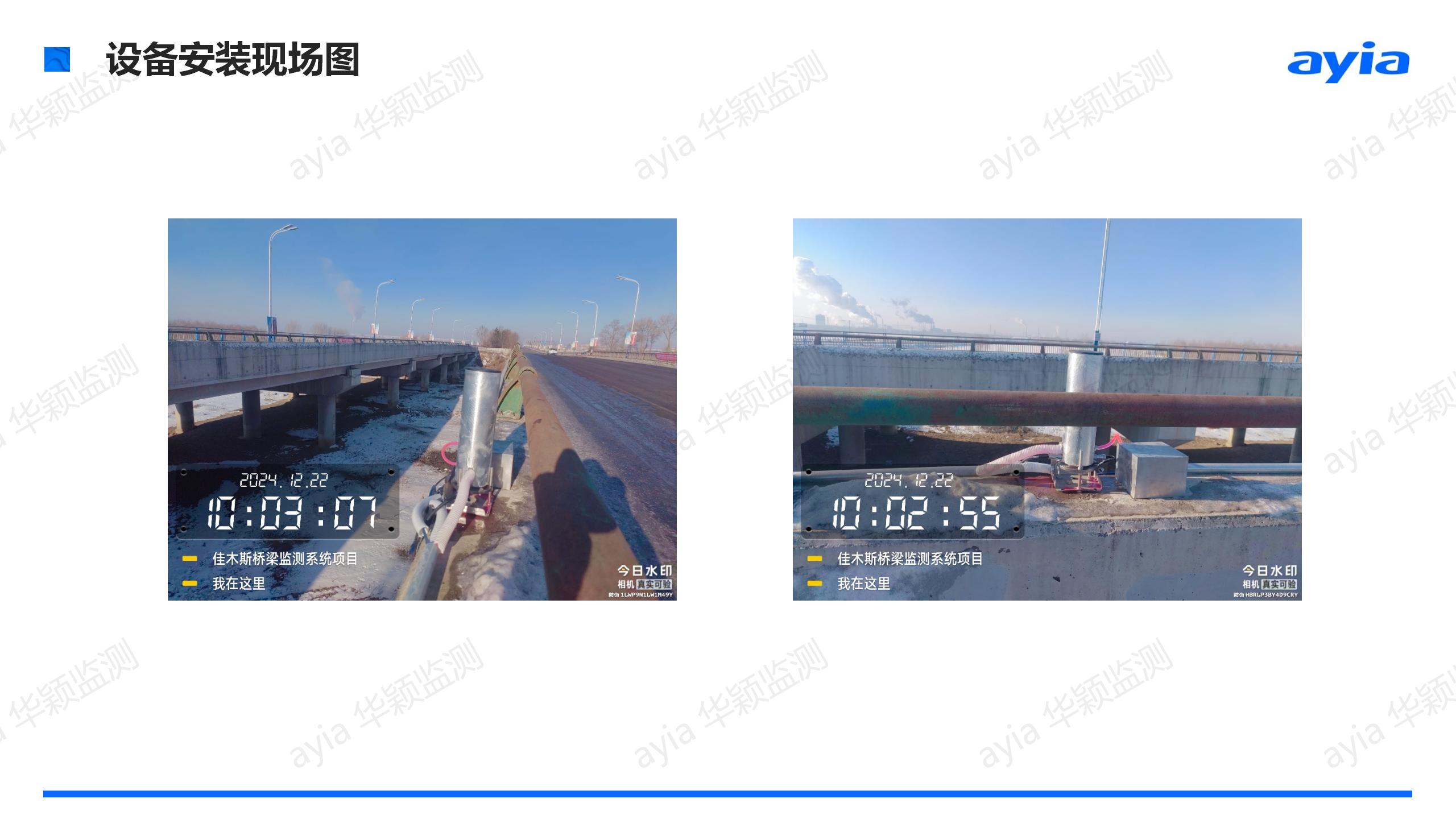

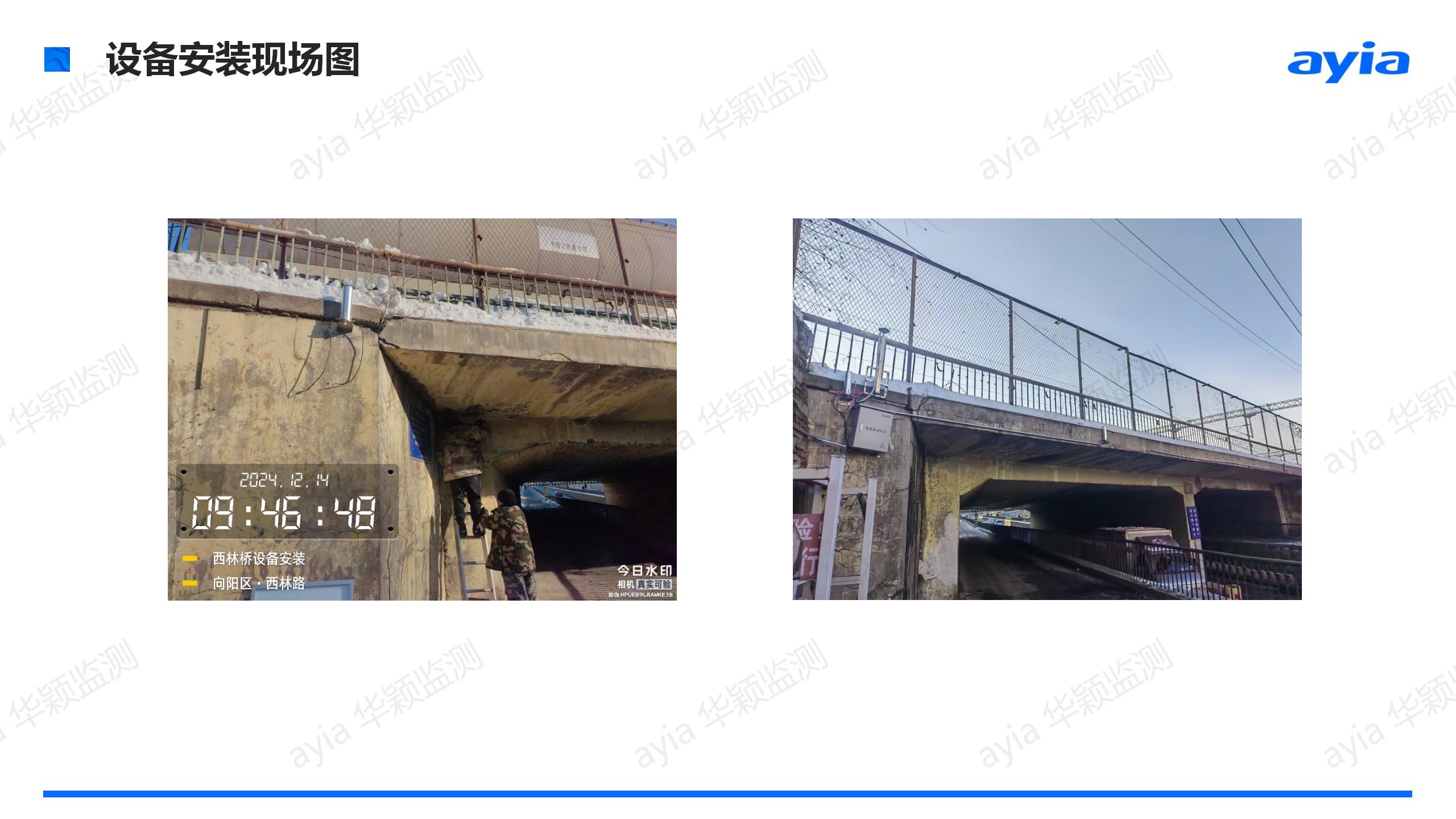

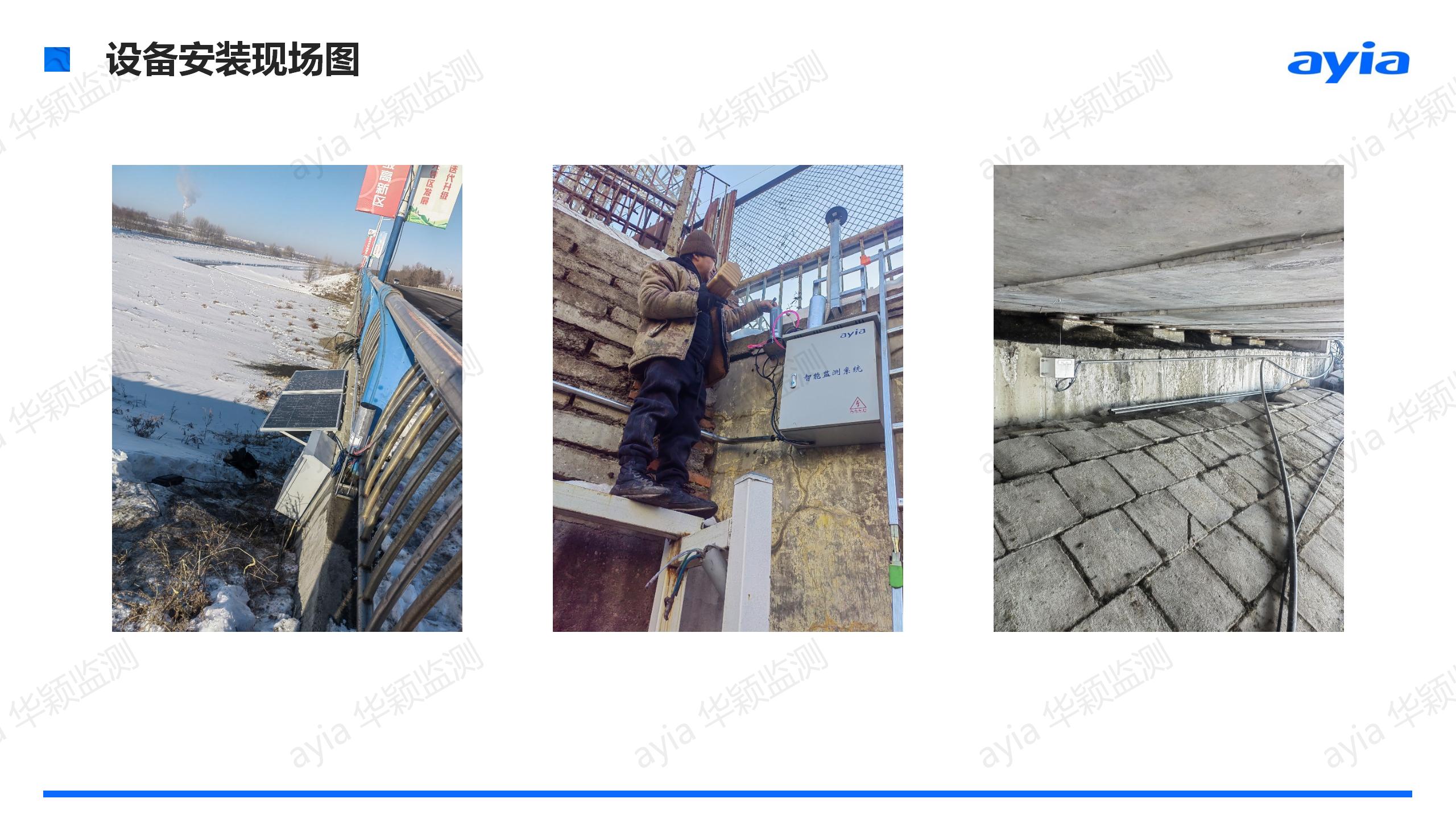

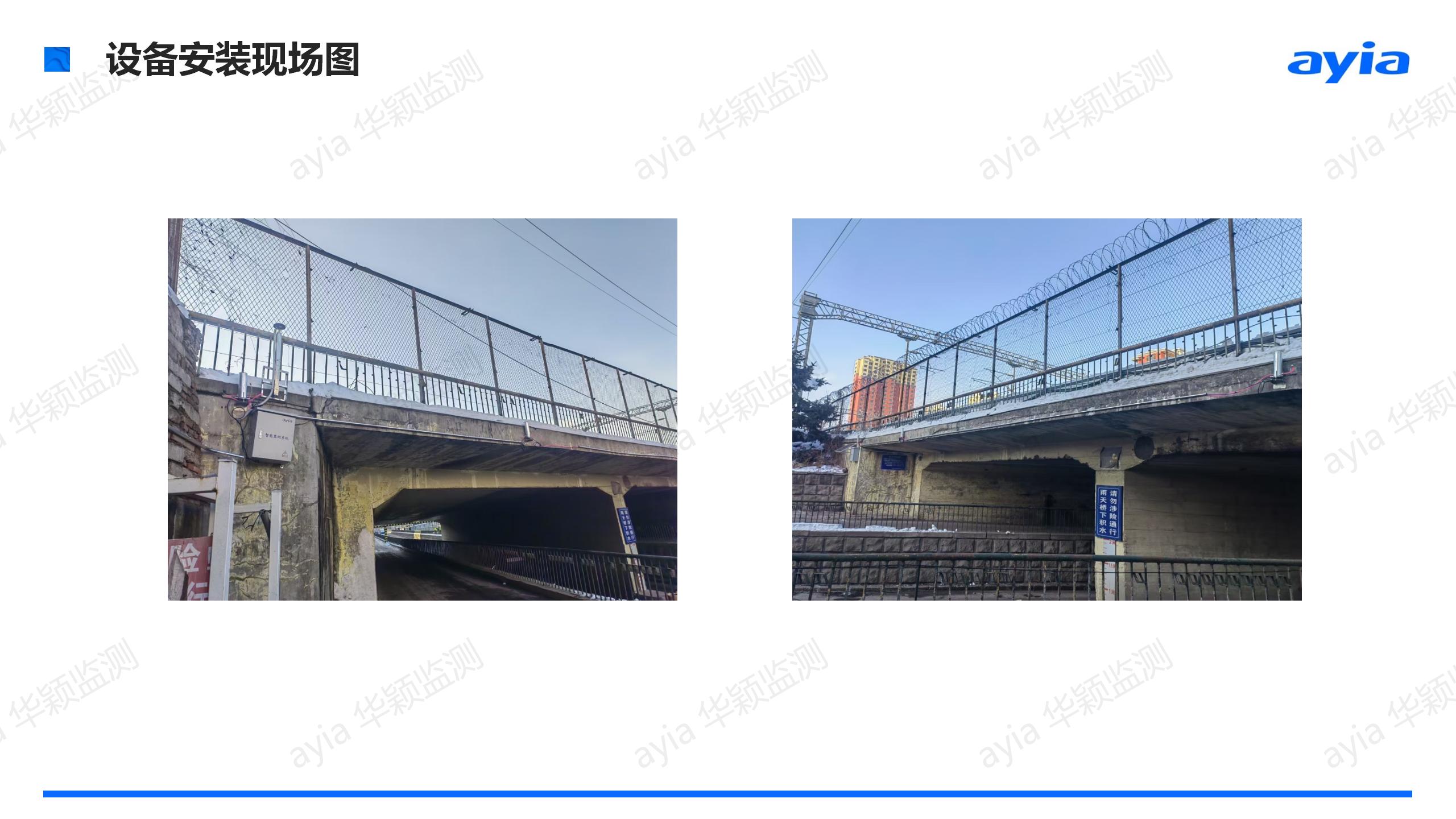

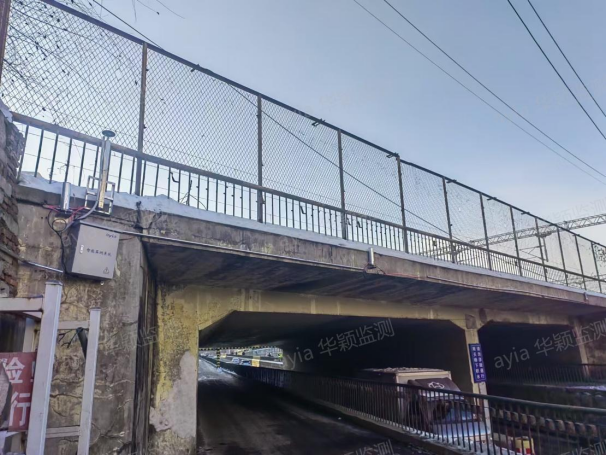

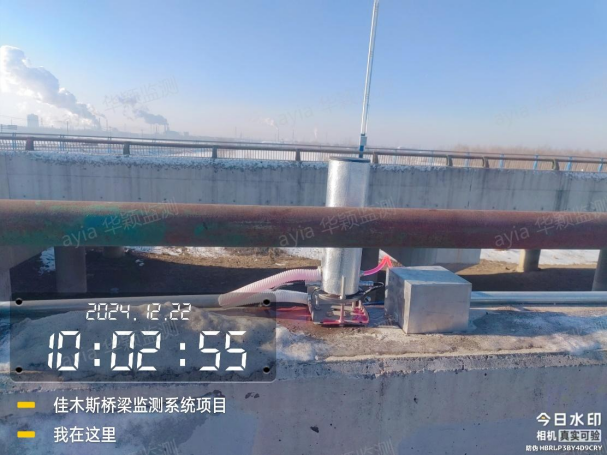

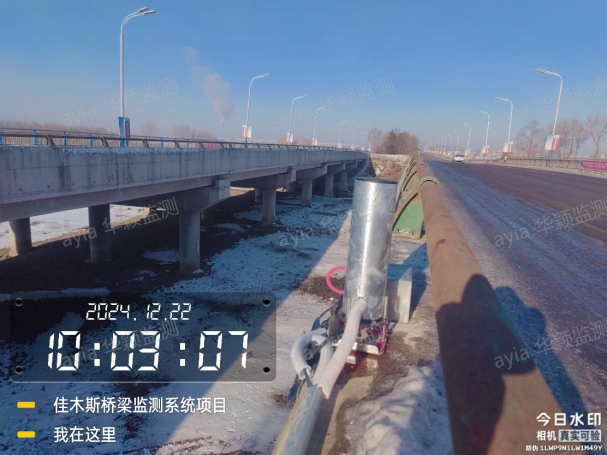

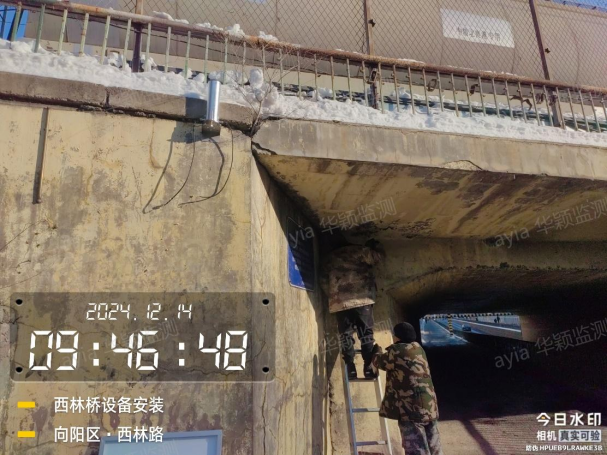

现场部分安装设备图：

三、项目主要功能

整套桥梁安全监测系统实现自动化采集、远程管控、风险预警、数据归档多项核心能力。系统无需人员到现场人工读数，全天候自动完成各项测点数据采集；管理人员通过云平台即可远程查看桥梁实时变形数据，掌握桥梁健康状态。系统预设结构安全警戒阈值，当位移、沉降、倾斜指标超出安全范围时，可输出预警提示，提醒运维单位及时介入排查处置。同时平台完整存储全部历史监测数据，支持数据查询、导出、趋势分析，便于运维人员研判桥梁结构长期变化趋势。

四、项目实施效益

本项目由华颖监测完成整套桥梁健康监测系统的部署落地，将传统周期性人工检测升级为全天候自动化在线监测模式，有效弥补人工巡检的短板，提升桥梁风险识别的及时性。通过多类型传感器协同监测，全方位掌握西林桥梁结构安全状态，做到安全隐患前置预警，保障桥梁通行安全，降低桥梁突发事故发生概率。同时积累长期结构监测数据库，为桥梁养护维修方案制定提供客观依据，推动桥梁运维管理向数字化、智能化转型，也为同区域同类桥梁安全监测项目提供可参考的实践案例。
