抢险应急，刻不容缓--华颖监测承担遵义市红花岗区应急抢险性危房监测纪实
一、 房屋概况与现场勘察情况
委托单位：遵义市红花岗区住房和城乡建设局
遵义市红花岗区老城办2栋房屋：解放路大井坎巷59号、解放路福音堂3号，楼高10层30米左右，因2021年5月23日，房屋前方堡坎发生地质性垮塌，危及该房屋安全，我司应委托单位要求于5月24日、25到现场勘察并制定监测方案。
我司参与现场勘察的监测技术员为姚佳音、汤自华，我司指定参与现场勘察的专家为国家一级注册结构师高宁，委托单位指定参与现场勘察的专家为国家一级注册结构师李千枝，我司在二位专家主导下制定房屋监测方案并安装监测设备。

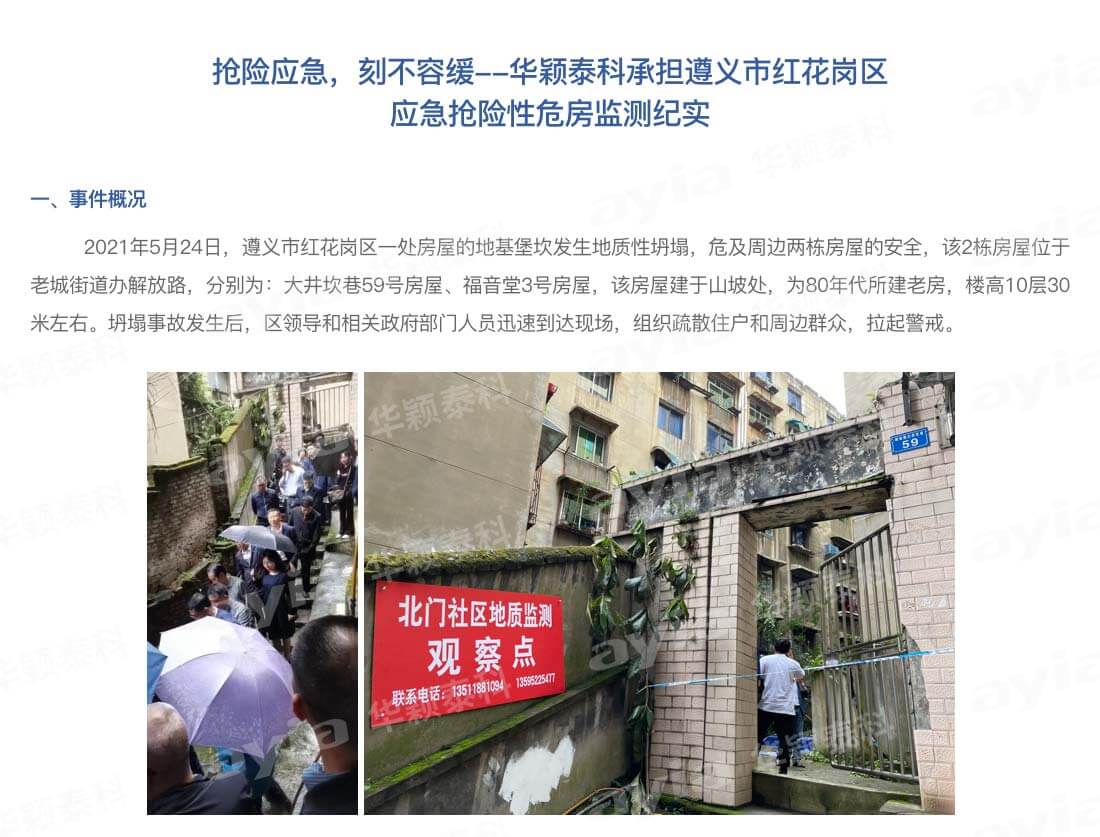

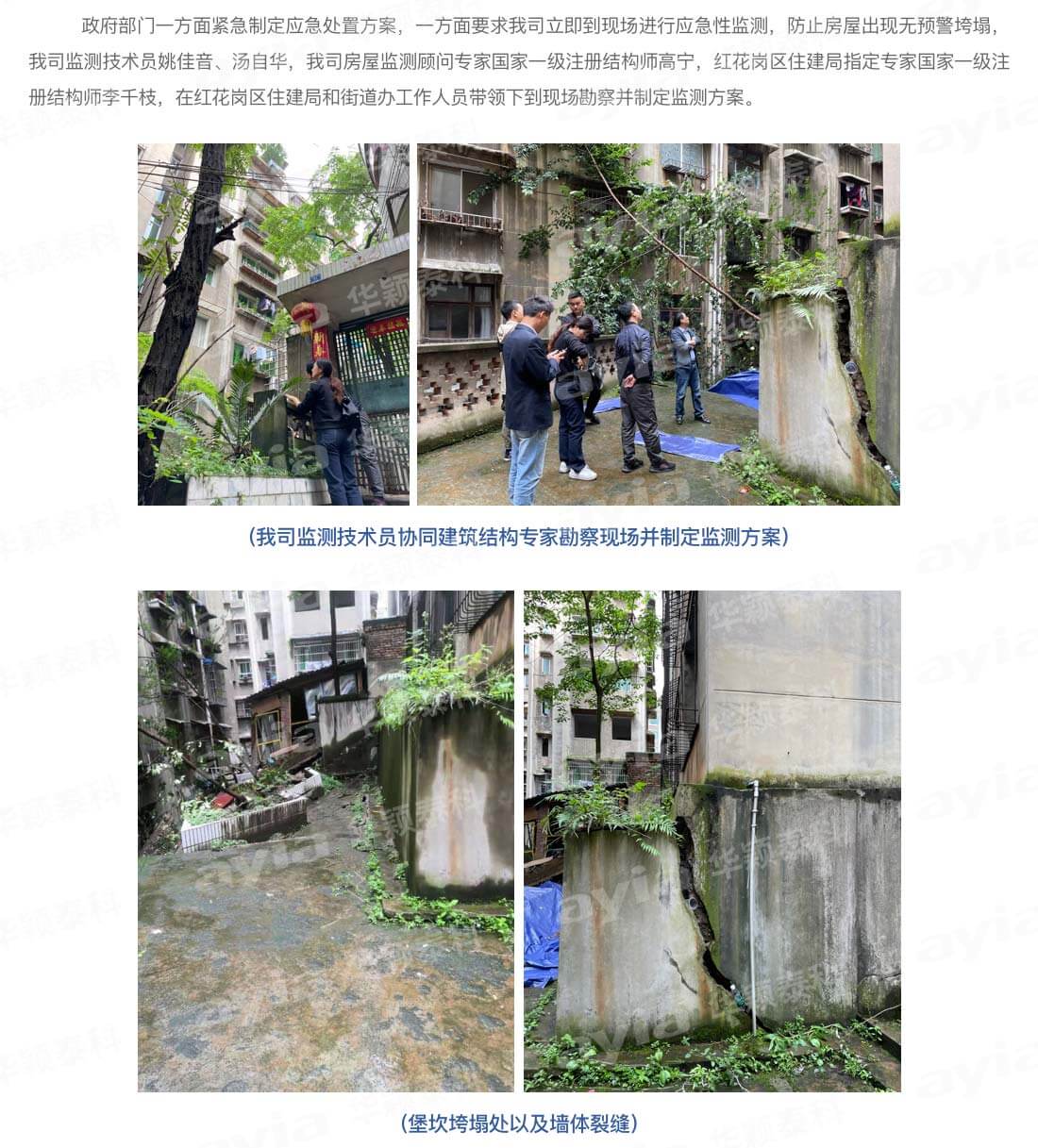

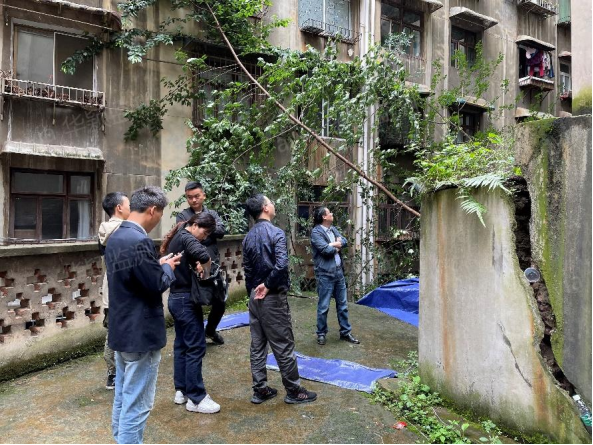

（现场勘察）

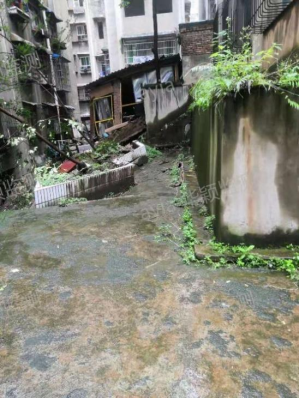

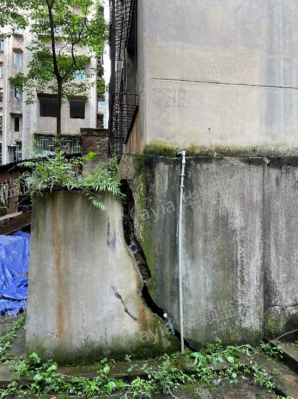

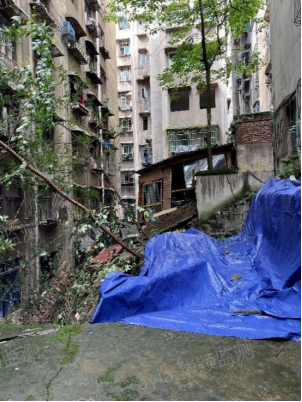

（堡坎垮塌处以及已有墙体裂缝）

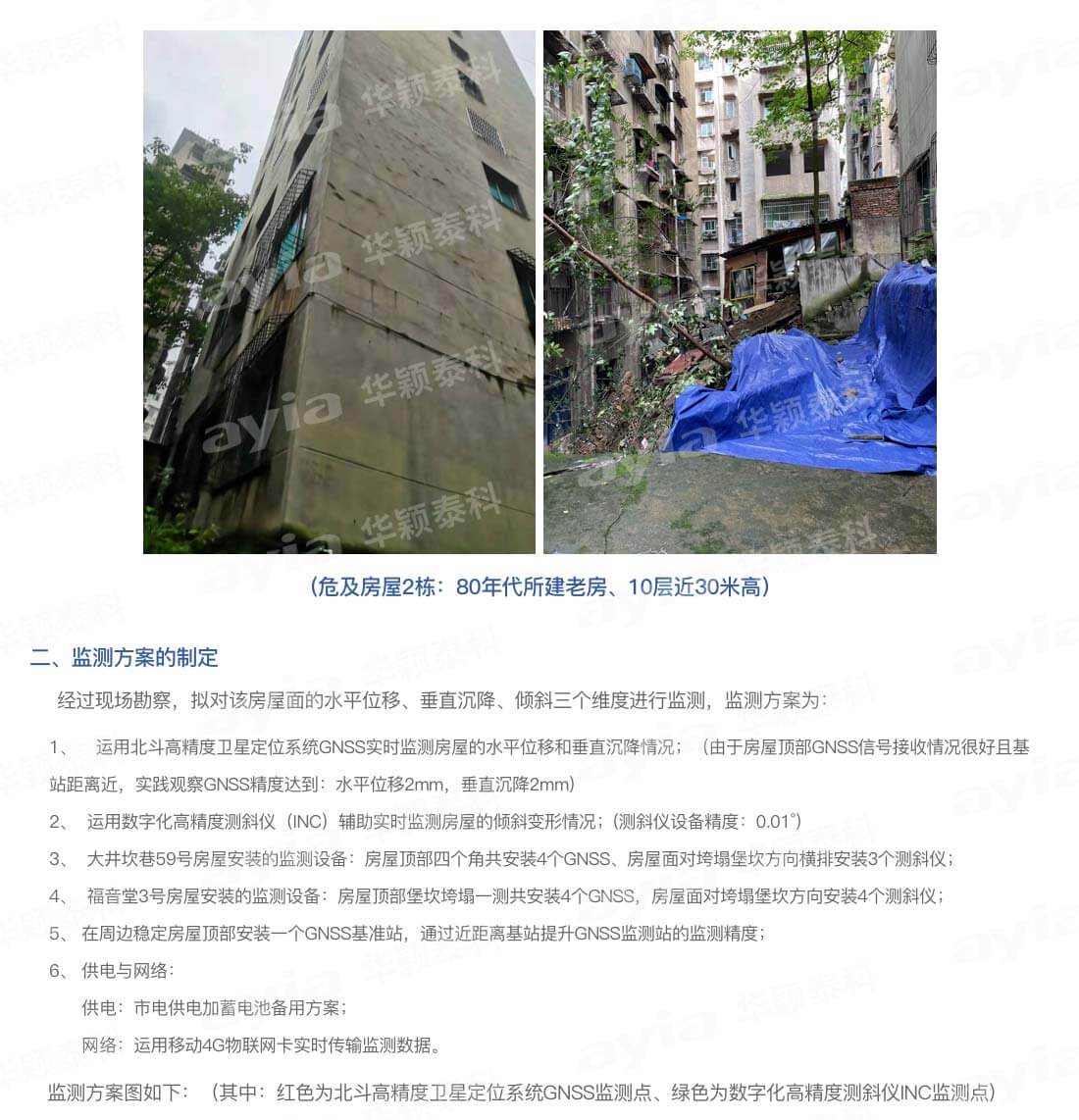

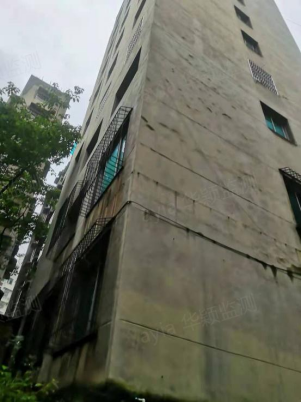

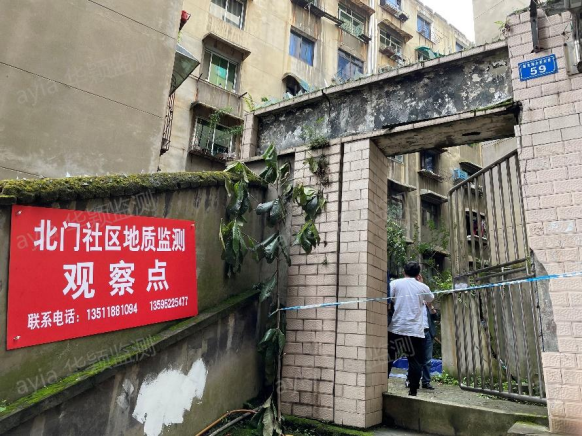

（需监测房屋2栋：解放路大井坎巷59号、解放路福音堂3号）
二、 监测方案
1. 监测方案、各类型监测点的数量与分布
经过现场勘察，拟对该房屋面的水平位移、垂直沉降、倾斜三个维度进行监测，监测方案为：
Ø 运用北斗高精度卫星定位系统GNSS实时监测房屋的水平位移和垂直沉降情况；GNSS设备水平精度：2.5mm、垂直精度5mm；
Ø 运用数字化高精度测斜仪（INC）辅助实时监测房屋的倾斜变形情况；测斜仪设备精度：0.001° ；
Ø 解放路大井坎巷59号房屋安装的监测设备：房屋四个角共安装4个GNSS、房屋面对垮塌堡坎方向横排安装3个测斜仪；
Ø 解放路福音堂3号房屋安装的监测设备：堡坎垮塌一测共安装4个GNSS，房屋面对垮塌堡坎方向安装4个测斜仪；
Ø 在周边稳定房屋顶部安装一个GNSS基准站，通过近距离基站提升GNSS监测站的监测精度；
Ø 供电与网络：
l 供电：市电供电加蓄电池备用方案。由房屋住户处接入供电；
l 网络：运用移动4G物联网卡实时传输监测数据。
各类型监测点的数量分别为：
（1) 北斗高精度卫星定位系统GNSS基站：1个
（2) 北斗高精度卫星定位系统GNSS监测点：8个
（3) 数字化高精度测斜仪INC监测点：7个

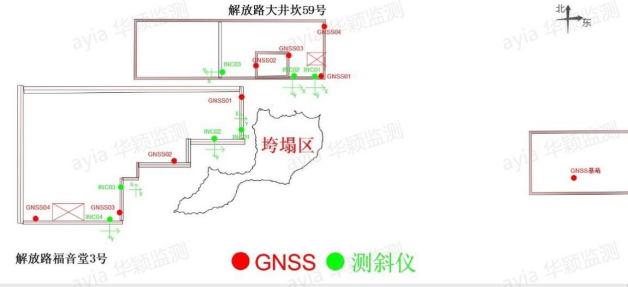

监测方案图如下：（其中：红色为北斗高精度卫星定位系统GNSS监测点、绿色为数字化高精度测斜仪INC监测点）

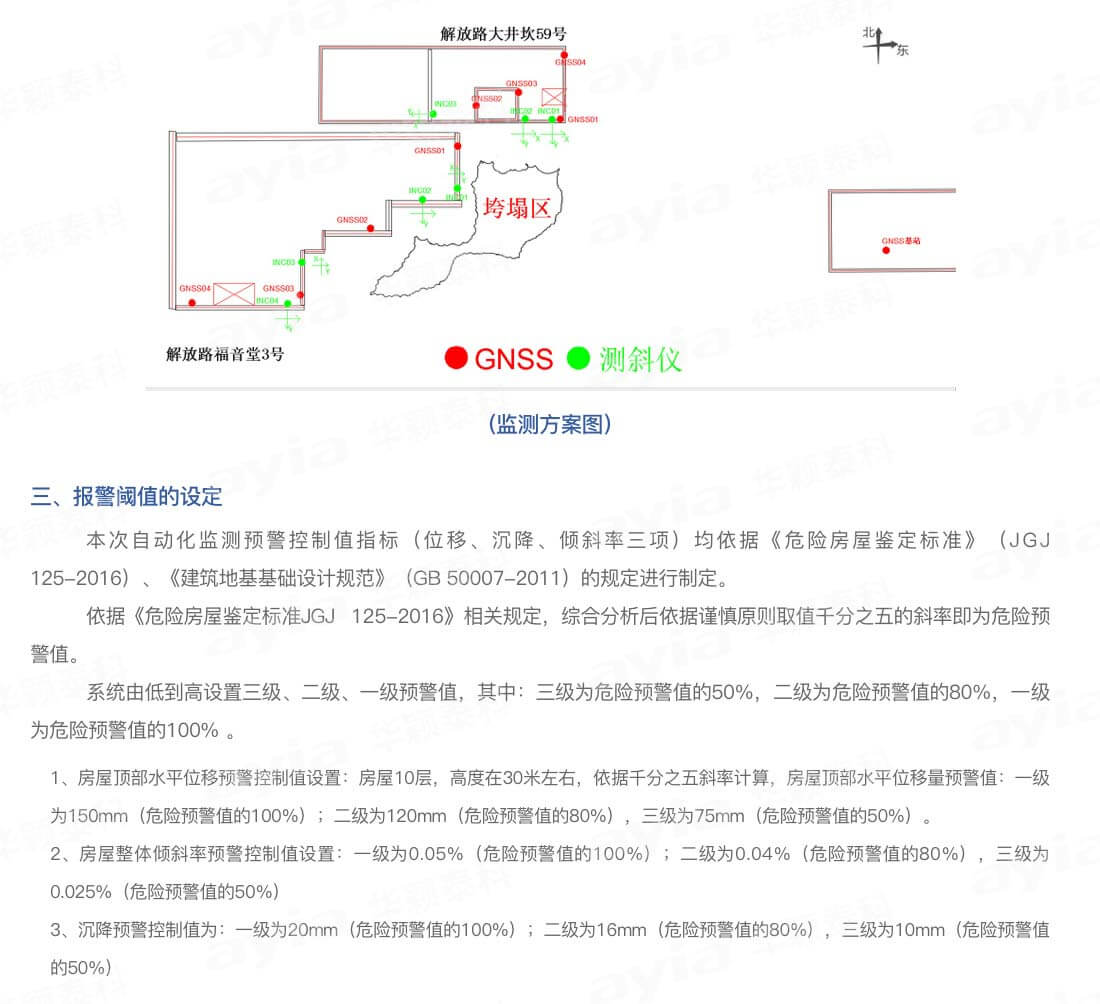

（监测方案图）

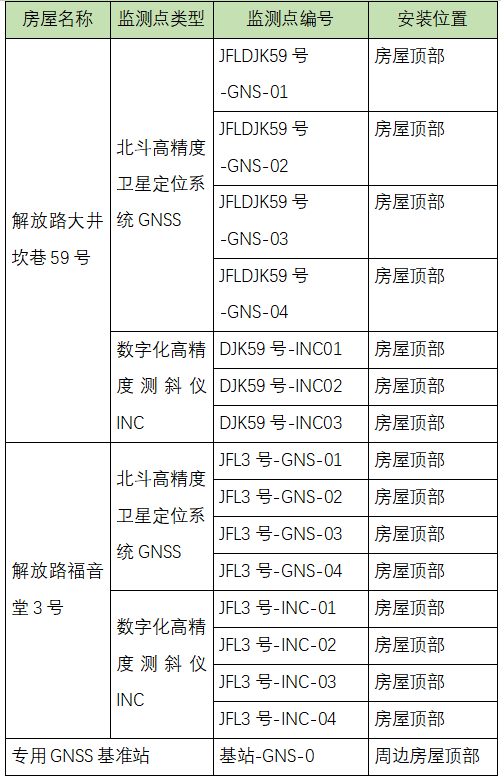

各监测点列表如下：
2. 报警阈值设置
本次自动化监测预警控制值指标（位移、沉降、倾斜率三项）均依据《危险房屋鉴定标准》（JGJ 125-2016）、《建筑地基基础设计规范》（GB 50007-2011）的规定进行制定。
依据《危险房屋鉴定标准JGJ 125-2016》相关规定，综合分析后依据谨慎原则取值千分之五的斜率即为危险预警值。
系统由低到高设置三级、二级、一级预警值，其中：三级为危险预警值的50%，二级为危险预警值的80%，一级为危险预警值的100% 。
1、 房屋顶部水平位移预警控制值设置：房屋10层，高度在30米左右，依据千分之五斜率计算，房屋顶部水平位移量预警值：一级为150mm（危险预警值的100%）；二级为120mm（危险预警值的80%），三级为75mm（危险预警值的50%）。
2、 房屋整体倾斜率预警控制值设置：一级为0.5%（危险预警值的100%）；二级为0.4%（危险预警值的80%），三级为0.25%（危险预警值的50%）
3、 沉降预警控制值为：一级为20mm（危险预警值的100%）；二级为16mm（危险预警值的80%），三级为10mm（危险预警值的50%）

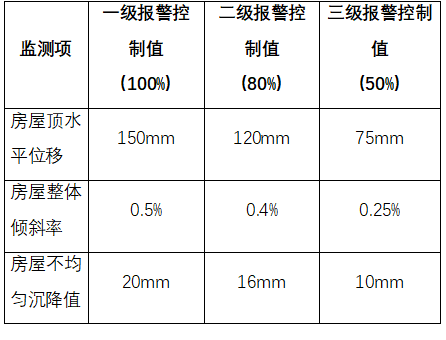

预警值设置如下表：
三、 设备安装与上线监测

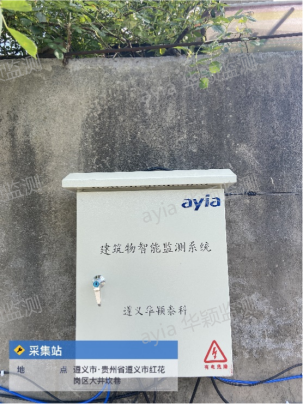

1. 监测设备安装现场现场图

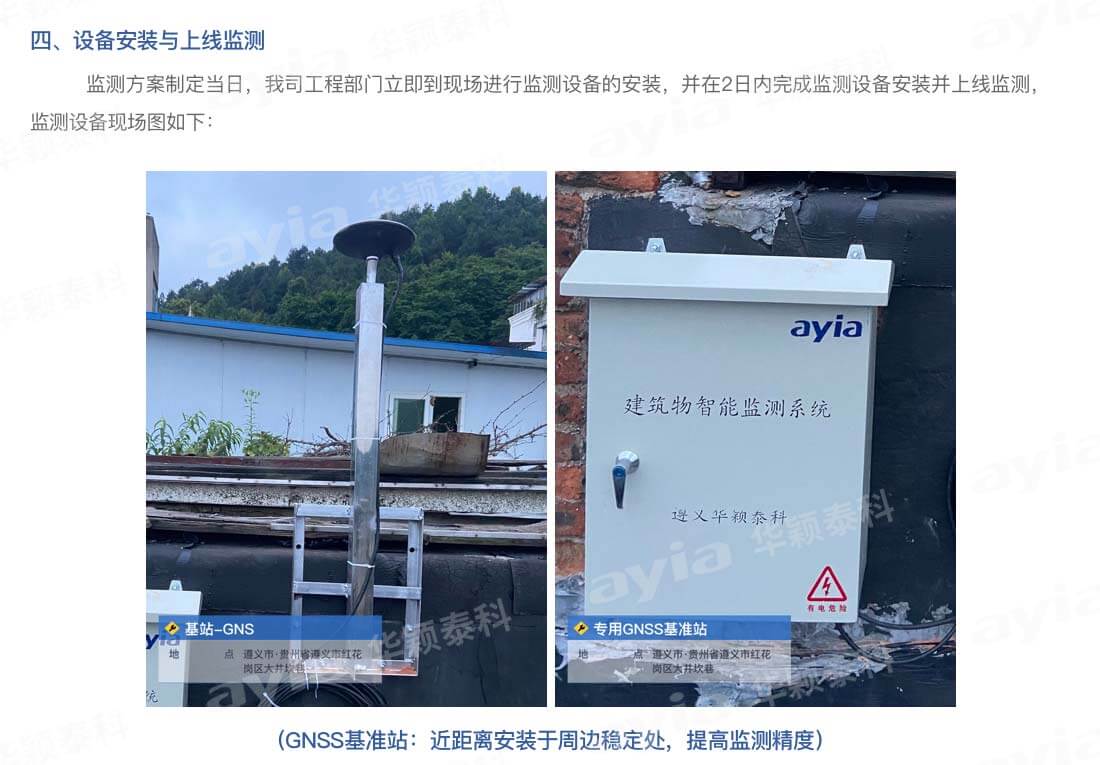

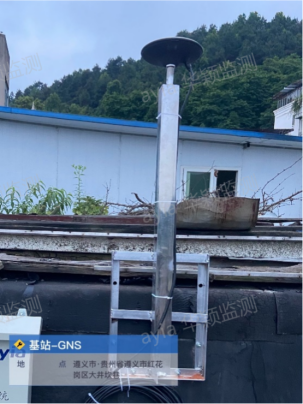

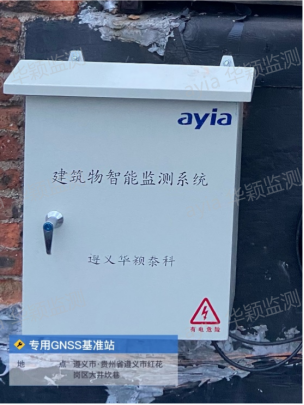

（GNSS基准站）

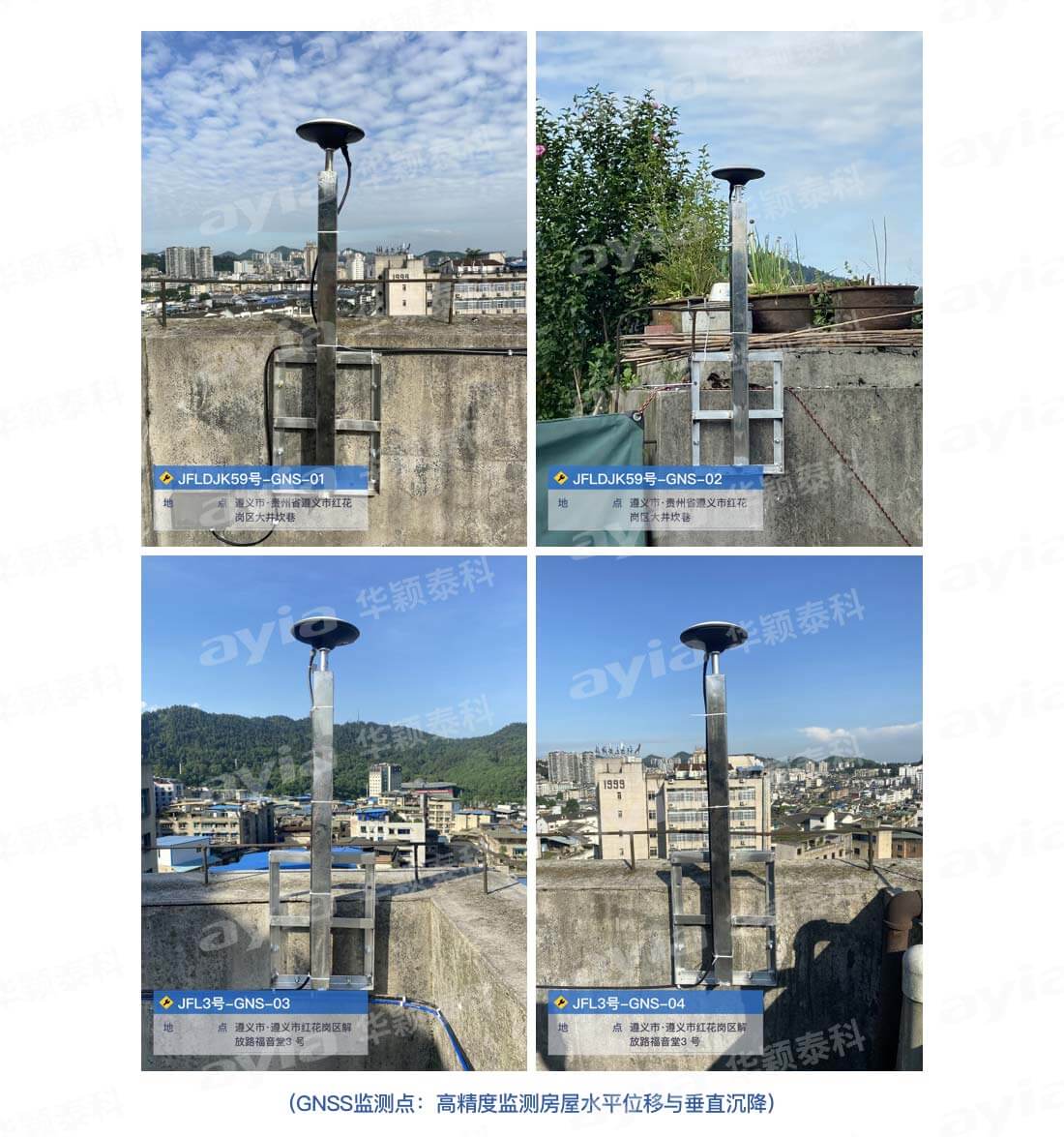

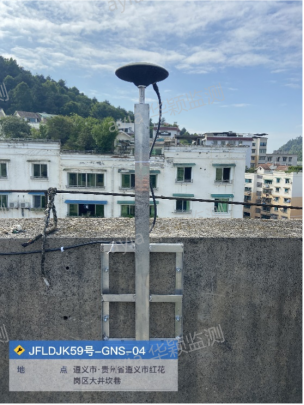

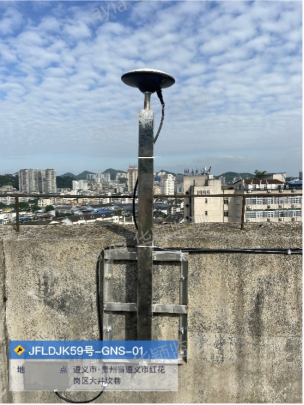

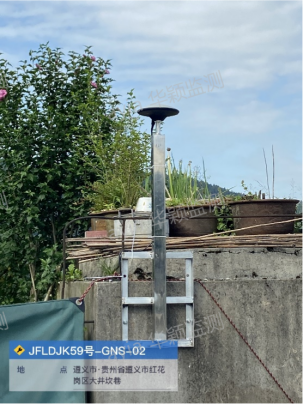

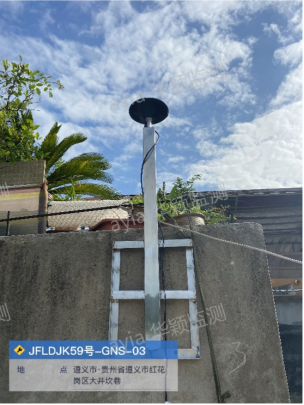

（解放路大井坎巷59号GNSS监测点）

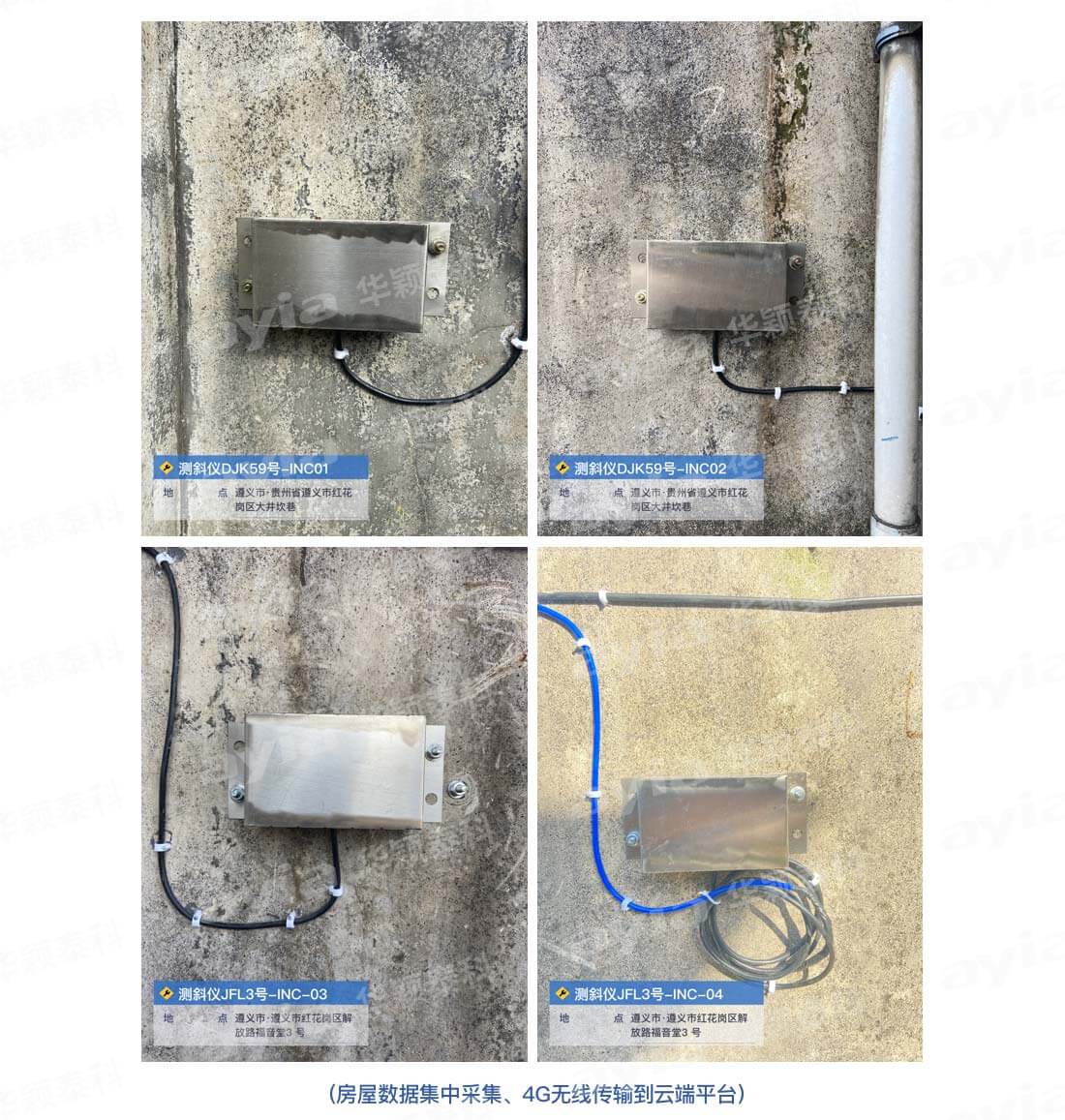

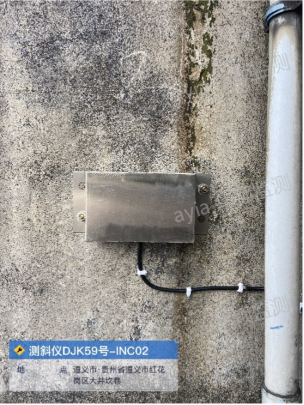

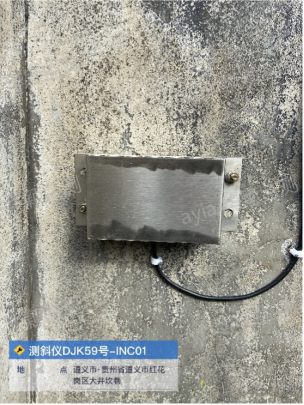

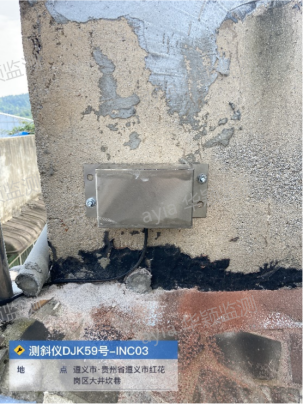

（解放路大井坎巷59号倾斜监测点）

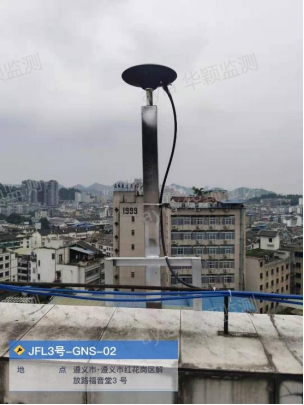

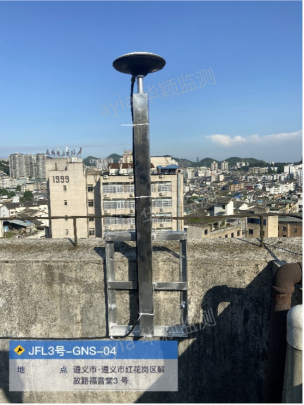

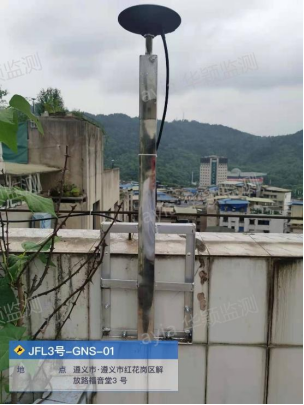

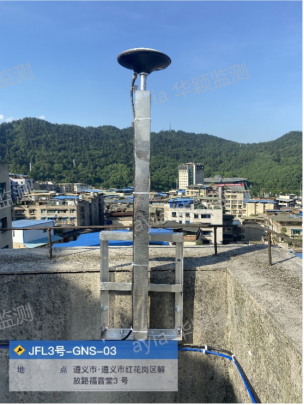

（福音堂3号GNSS监测点）

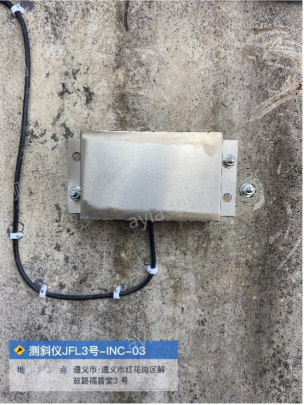

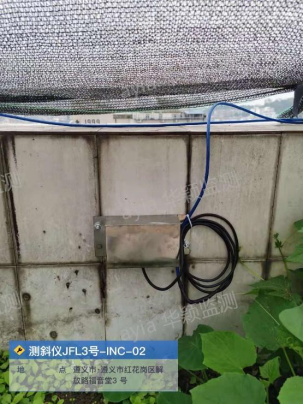

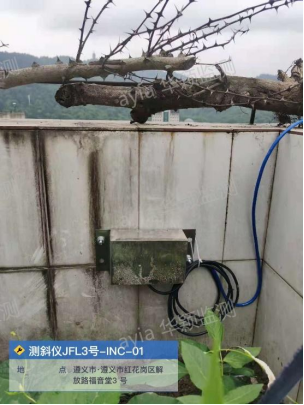

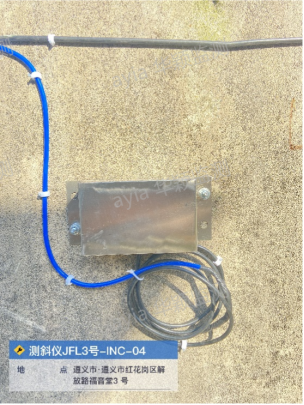

（福音堂3号测斜仪监测点）
2. 监测平台数据图表
（1) 解放路大井坎59号上线监测

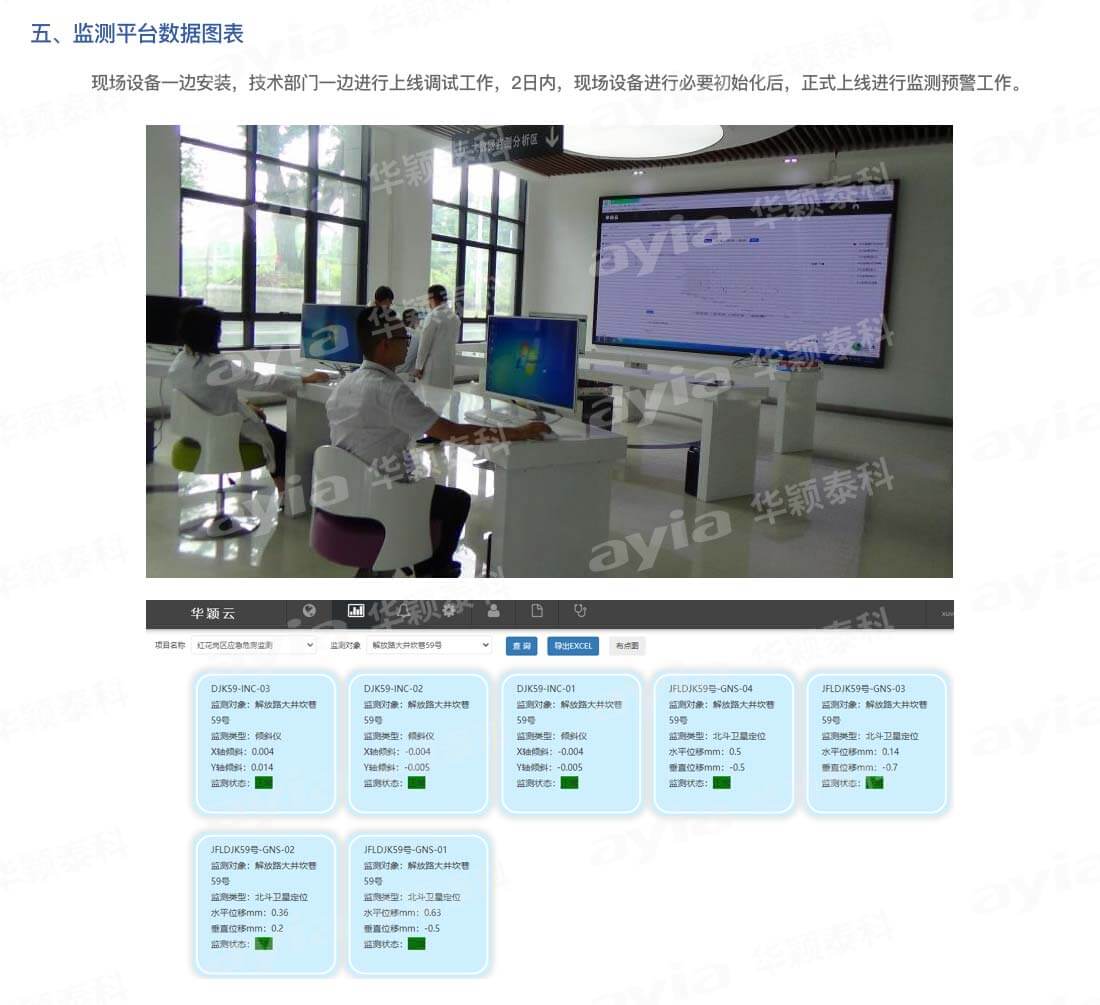

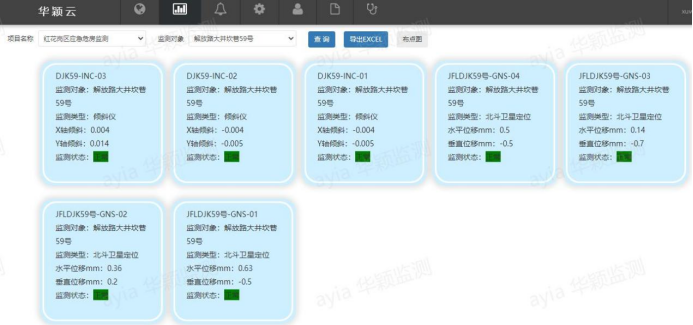

（大井坎59号正常监测中）

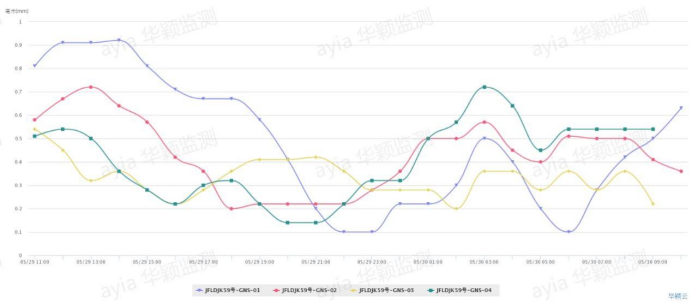

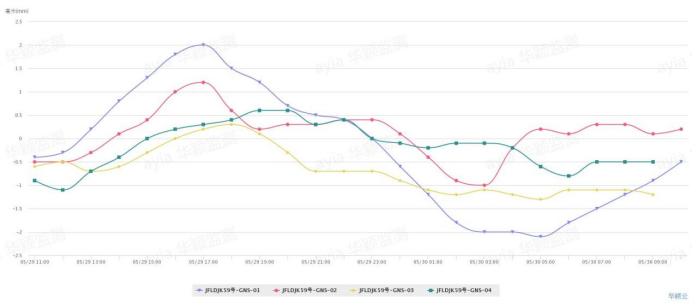

（北斗位移监测数据图表）
（北斗垂直沉降监测数据图表）

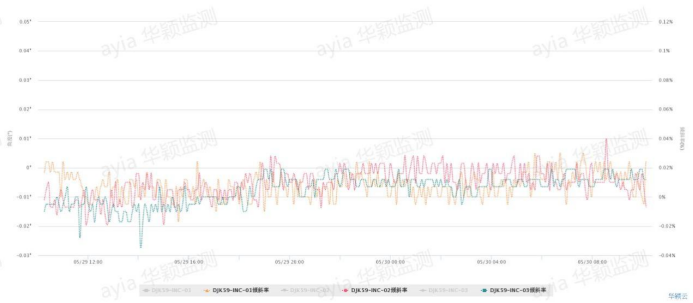

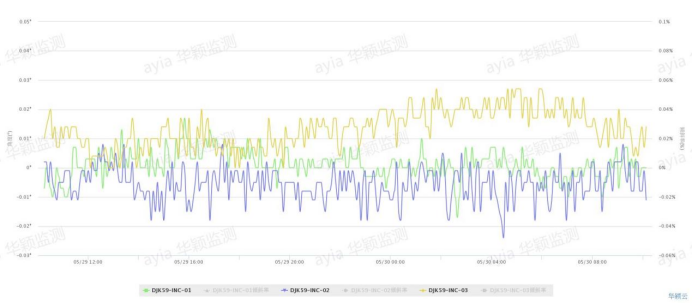

（倾斜率X轴监测数据图表）
（倾斜率Y轴监测数据图表）
（2) 解放路福音堂3号上线监测

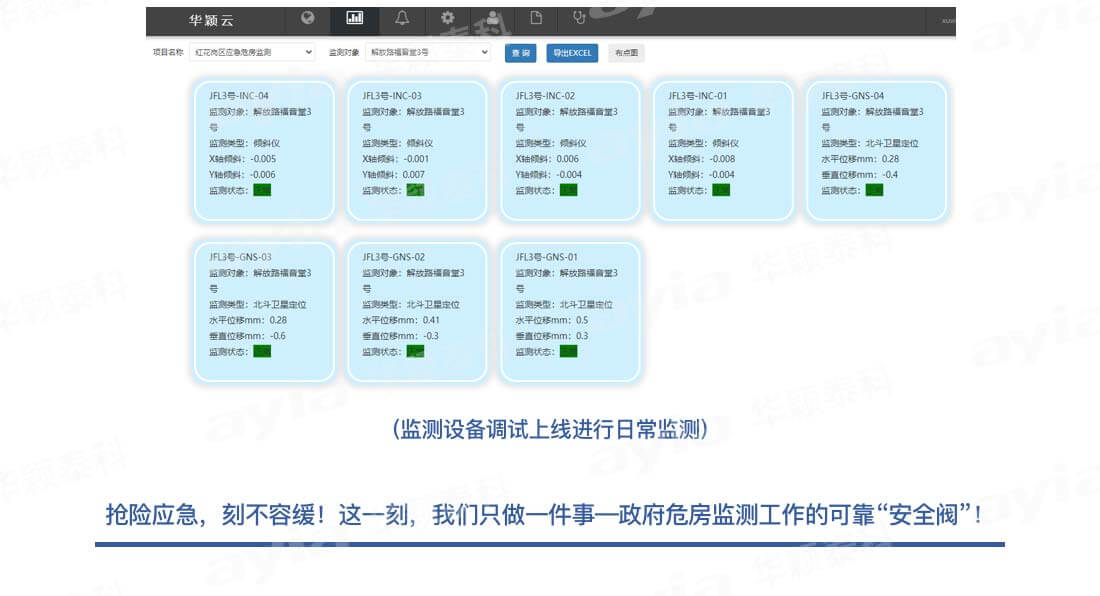

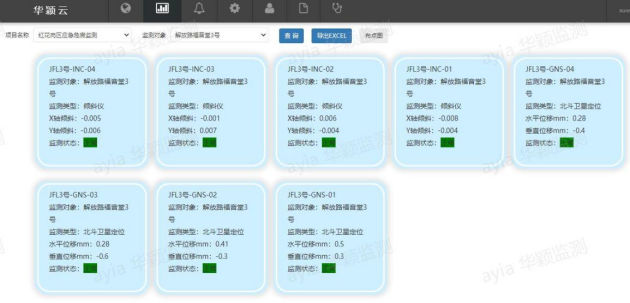

（福音堂3号正常监测中）

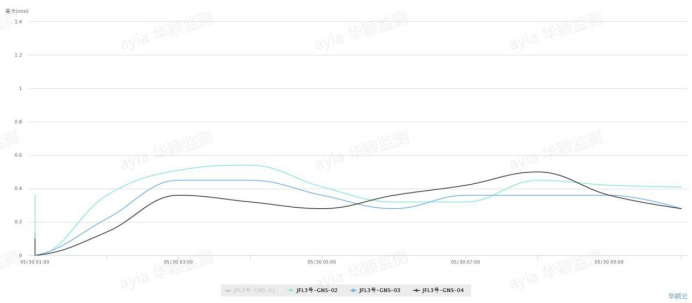

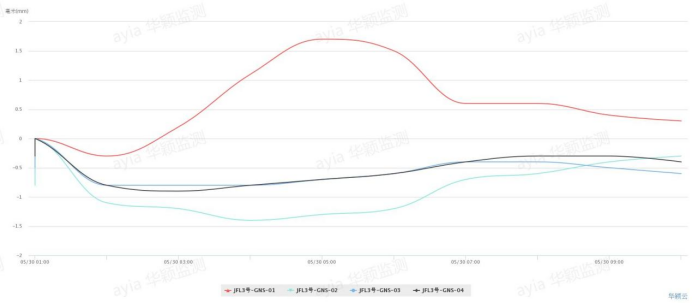

（北斗位移监测数据图表）
（北斗垂直沉降监测数据图表）
（倾斜率X轴监测数据图表）

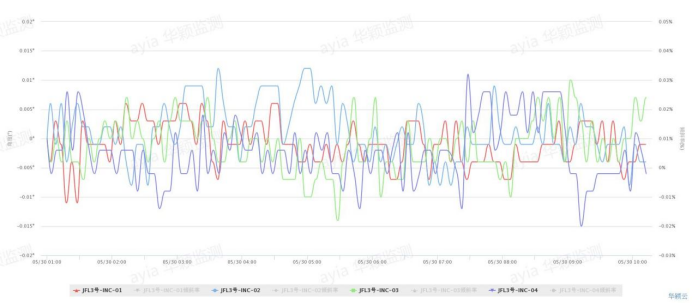

（倾斜率Y轴监测数据图表）
